Gidrolica Light ЛВ-10.11,5.9,5 - пластиковый лоток с решеткой ячеистой пластиковой

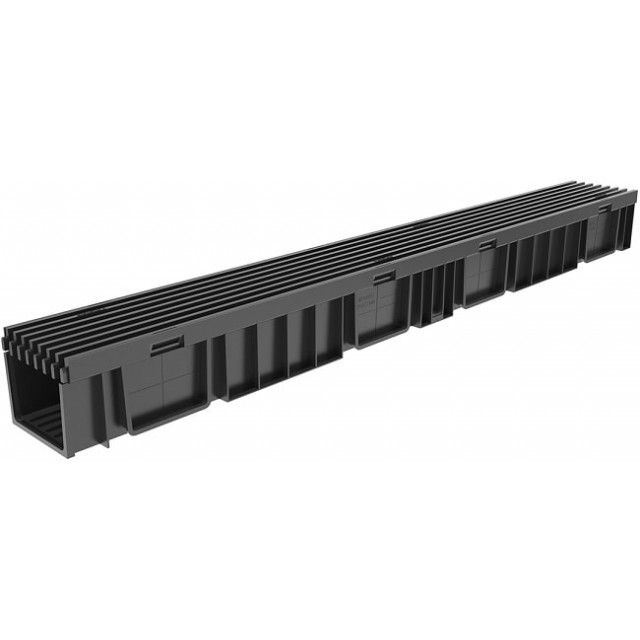

Лоток Gidrolica Light ЛВ-10.11,5.9,5 с пластиковой решеткой (ячейка)

Комплект Gidrolica Light: лоток водоотводный ЛВ-10.11,5.9,5 - пластиковый с решеткой РВ-10.11.50 пластиковой ячеистой, кл. A15

  • Размеры (ДхШхВ), мм: 1000х116х96
  • Сечение: DN90
  • Класс нагрузки: А15 (до 1,5 тонн)
  • Вес в сборе: 1,5 кг.
  • Артикул: 0809
  • Поставляется в комплекте с решеткой ячеистой пластиковой!

Цена указана за комплект.

Подробнее

191 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

530,40 руб

-20%

663,00 руб

Характеристики

Название в проекты Комплект Gidrolica Light: лоток водоотводный ЛВ-10.11,5.9,5 - пластиковый с решеткой РВ-10.11.50 пластиковой ячеистой, кл. A15
Материал Высокопрочный пластик
Класс нагрузки A15 (до 1,5 тонн)
Размеры (ДхШхВ), мм 1000x116x96
Гидравлическое сечение Ширина DN90 (90 мм), высота 83 мм.
Вес, кг 1,45
Артикул 0809
Проходное сечение 54.20 см2
Пропускная способность 2.5 л/сек
Области применения Пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка.
Особенности Поставляется в сборе с пластиковой решеткой ячеистой структуры.
Примечание Конструкция не требует специальных фиксаторов решетки. Наличие вертикального слива (вертикальный патрубок для возможности соединения с трубкой диаметром от 70 мм)
Кол-во на паллете 100 комплектов

Подробнее

Gidrolica Light DN90 с пластиковой решеткой ячеистой структуры

Новинка 2016 года представленная производственной компанией Gidrolica пополнила общую линейку легких лотков для пешеходных зон.

Особенностью комплекта Gidrolica Light: лоток водоотводный ЛВ -10.11,5.9,5 - пластиковый с решеткой РВ-10.11.50 пластиковой ячеистой, кл. A15 является непосредственно сама решетка, ячеистая структура которой улучшает гидравлические характеристики конструкции. Если Вы решите скомпоновать такой комплект со штатным пескоуловителем, следует обратить внимание на то, что решетки у песколовок имеют щелевую структуру от предыдущей версии системы. Но визуально микс лотка и пескоуловителя выглядит, по мнению строителей, предпочтительней.

Примечание для лотков Gidrolica LightПластиковые лотки серии Gidrolica Light отпускаются только в комплекте с решетками!

Область применения

Класс A15

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, благоустройство дворов.
    Приусадебные участки, индивидуальная застройка.

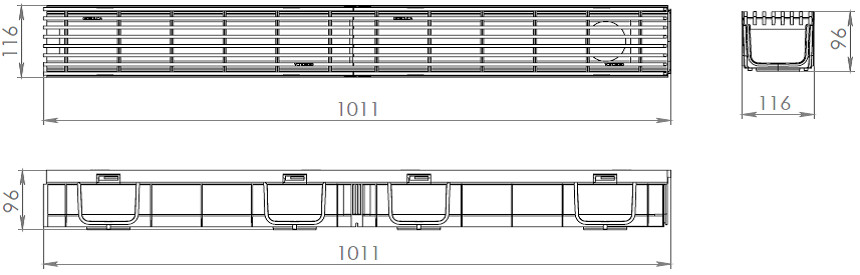

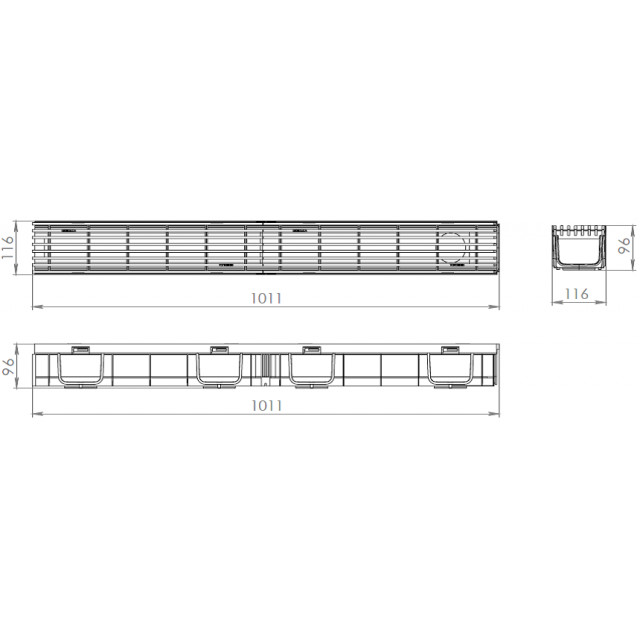

Чертежный вид

Чертежный вид 1Чертежный вид 2

Gidrolica Light на схемах

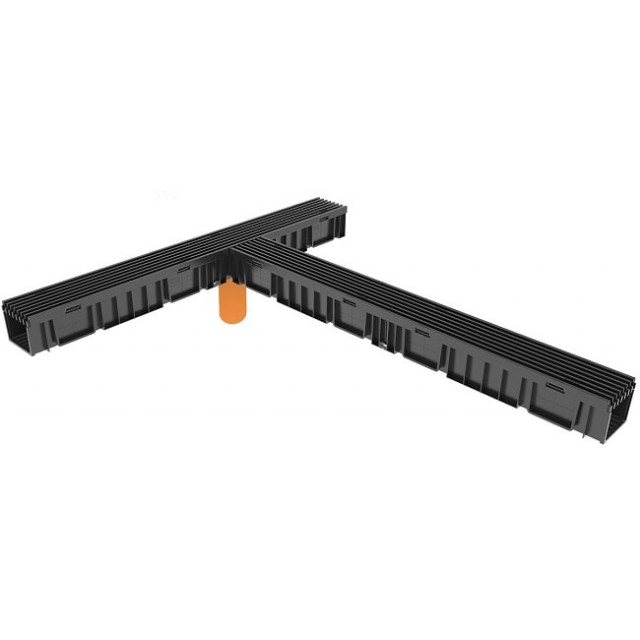

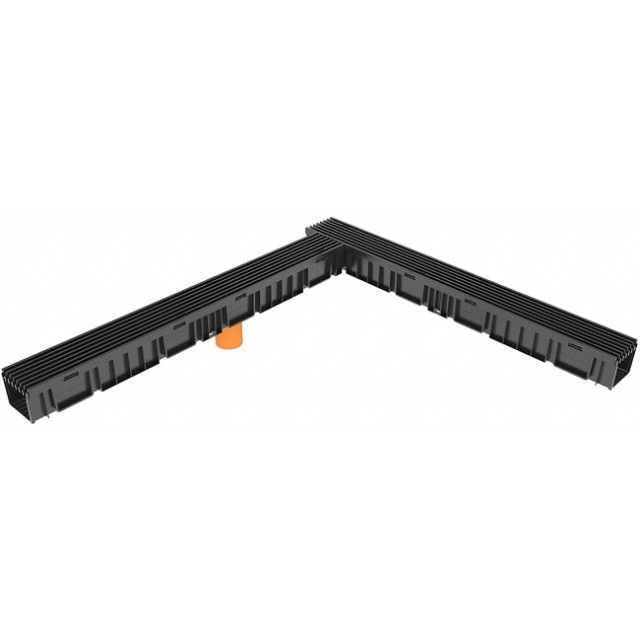

Угловой способ соединения лотков Gidrolica Light (4 специальных паза с каждой стороны):

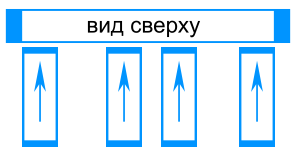

Схема соединения. Вид сверху

Типовая схема построения линии водоотвода с помощью лотков Gidrolica Light:

Схема построения в линию

1. Лотки водоотводные Gidrolica Light

2. Лоток с вертикальным водосливом. Каждый лоток Gidrolica Light имеет вертикальный патрубок для соединения с трубой 70 мм.

Схема построения лотков каналов с применением пластикового пескоуловителя Gidrolica Light ПУ-10.11,5.32:

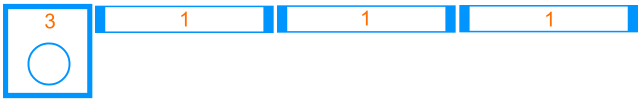

Схема построения в линию c пескоуловителем

3. Пескоуловитель Gidrolica Light ПУ-10.11,5.32

Купить комплект Gidrolica Light: лоток водоотводный ЛВ-10.11,5.9,5 - пластиковый с решеткой РВ-10.11.50 пластиковой ячеистой, кл. A15 предлагается для эффективного обустройства безопасной дренажной системы пешеходных зон и велосипедных дорожек. Цена указана рекомендованная розничная, фиксированная в регионах: Санкт-Петербург (Ленинградская область) и Москва (Московская область)!
