Лоток ЛВ-20.24,6.10 пластиковый с решеткой щелевой стальной A15

Цена снижена! Пластиковый лоток DN200 H100 с решеткой стальной Увеличить

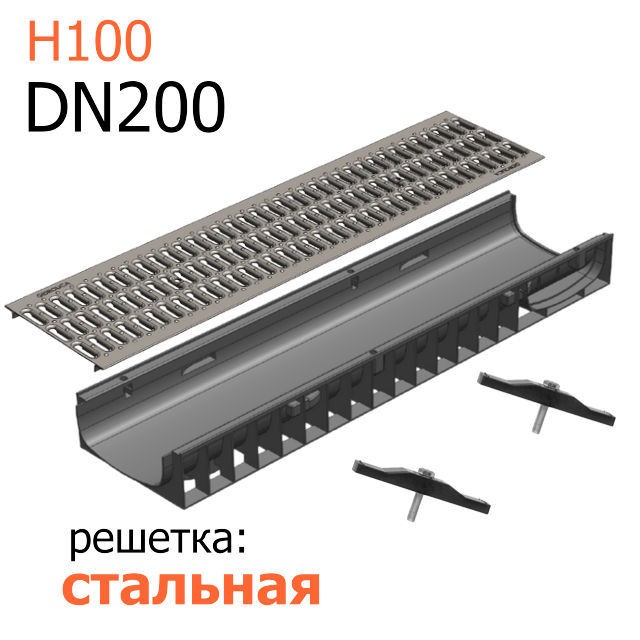

Пластиковый лоток DN200 H100 с решеткой стальной

Лоток водоотводный DN200 H100 пластиковый с решеткой щелевой стальной оцинкованной, кл. A15 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х246х100
  • Сечение: DN200
  • Класс нагрузки: A15 (до 1,5 тонн)
  • Артикул: 821528
  • Вес в сборе: 5,5 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 1 стальная решетка, 2 фиксатора решетки!

Подробнее

816 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 424,00 руб

-25%

3 232,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-20.24,6.10 пластиковый с решеткой щелевой стальной оцинкованной, кл. A15 (комплект с крепежами)
Материал Высокопрочный пластик, сталь покрытая горячим цинком
Класс нагрузки A15 (до 1,5 тонн)
Размеры (ДхШхВ), мм 1000х246х100
Гидравлическое сечение Ширина DN200 (200 мм), высота 76,0 мм.
Вес, кг 5,5
Артикул 821528
Проходное сечение 137,2 см²
Пропускная способность 8,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка
Особенности В комплекте: 1 лоток пластиковый, 1 решетка из оцинкованной стали, 2 фиксатора
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 160-ого диаметра)

Подробнее

Лоток ЛВ-20.24,6.10 в сборе с оцинкованной стальной решеткой (щелевой)

Мелкосидящий пластиковый канал с габаритными размерами 1000х246х100 мм. предназначен для установки в местах где ливневка имеет ограничение по глубине заложения. Гидравлическое сечение 200 мм (DN200) часто используется, когда не хватает промежуточной ширины в серии 150 мм. Стальная оцинкованная решетка щелевой структуры обладает повышенными показателями водопоглощения и имеет два посадочных места для корректной фиксации настила в желобе. Фиксаторы выполнены из морозостойкого пластика на полиамидной основе со стальной резьбовой начинкой.

Вы можете купить комплект DN200 H100 - лоток водоотводный ЛВ-20.24,6.10 пластиковый с решеткой стальной штампованной оцинкованной щелевой, кл. A15 вместе с торцевыми заглушками и пескоуловителем, который устанавливается в точке сброса и подключается к трубам канализации.

Продолжительные линии водоотвода рекомендуется строить методом каскада, используя последовательность типоразмеров в серии.

Следует заметить, что цена за комплект поставки данной конструкции формируется на основании общего счета или объема заявки!

Области применения

Класс A15

Класс A15 (15 kN) до 1,5 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная cтальная оцинкованная решетка щелевой структуры, кл. A15 - 1 шт
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Чертежный вид элементов комплекта

Чертеж лотка из пластика ЛВ-20.24,6.10Чертеж лотка DN200 H100 из пластика
Чертеж стальной решетки DN200

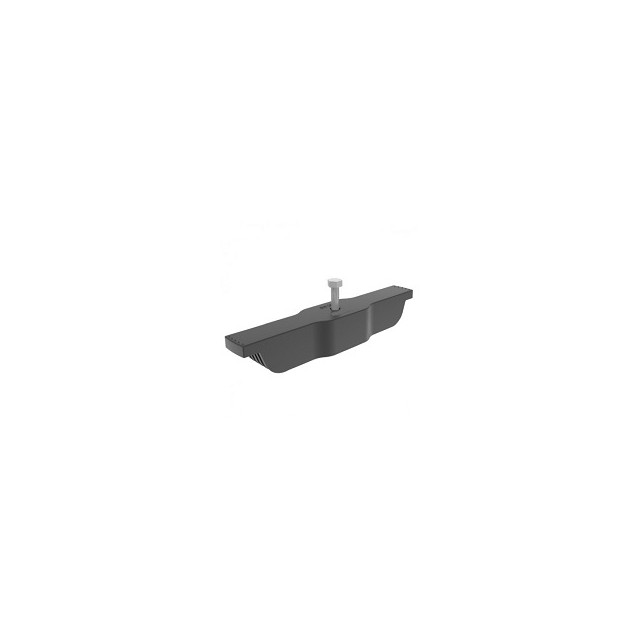

вид крепежа решетки DN200
