Лоток пластиковый ЛВ-20.24,6.23,5 с решеткой ячеистой стальной B125

Цена снижена! Пластиковый лоток DN200 H235 с решеткой стальной ячеистой B125 Увеличить

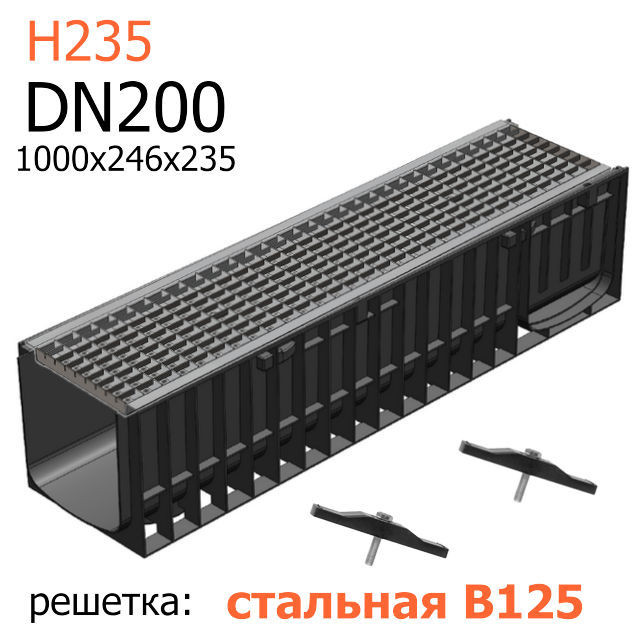

Пластиковый лоток DN200 H235 с решеткой стальной ячеистой

Лоток водоотводный DN200 H235 пластиковый с решеткой ячеистой стальной оцинкованной, кл. B125 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х246х235
  • Сечение: DN200
  • Класс нагрузки: A15-B125 (до 12,5 тонн)
  • Артикул: 822522
  • Вес в сборе: 9,4 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 1 стальная решетка, 2 фиксатора решетки!

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 631,25 руб

-25%

6 175,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-20.24,6.23,5 пластиковый с решеткой ячеистой стальной оцинкованной, кл. B125 (комплект с крепежами)
Материал Высокопрочный пластик, сталь покрытая горячим цинком
Класс нагрузки B125 (до 12,5 тонн/м²)
Размеры (ДхШхВ), мм 1000х246х235
Гидравлическое сечение Ширина DN200 (200 мм), высота 161 мм
Вес, кг 9,4
Артикул 822522
Проходное сечение 402,3 см²
Пропускная способность 34,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, тротуары, скверы, парки, велосипедные дорожки, индивидуальная застройка, частные гаражи для легковых автомобилей
Особенности В комплекте: 1 лоток пластиковый, 1 решетка из оцинкованной стали, 2 фиксатора
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 160-ого диаметра)

Подробнее

Пластиковый лоток ЛВ-20.24,6.23,5 в сборе с оцинкованной ячеистой решеткой

Вы можете купить самый высокий в серии дренажный комплект DN200 H235 - лоток водоотводный ЛВ-20.24,6.23,5 пластиковый с решеткой стальной сварной оцинкованной ячеистой, кл. B125 для организации линейного дренажа в местах с большой площадью водосбора, без ограничения по глубине заложения ливневки. К этой системе, дополнительно, предлагаются торцевые заглушки и пескоуловитель, который устанавливается в точке сброса и подключается к трубам канализации. Решетка из оцинкованной стали имеет два посадочных места под фиксаторы для надежного крепления решетки в корпусе канала. Продолжительные линии водоотвода рекомендуется строить методом каскада, используя последовательность типоразмеров в семействе.

Следует отметить, что цена за комплект поставки формируется на основании общего счета или объема заявки!

Области применения

Класс A15Класс B125

Класс A15 (150 kN) - B125 (125 kN) до 12,5 тонн/м²

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, благоустройство дворов.
    Приусадебные участки, индивидуальная застройка
    Частные гаражи для легковых автомобилей.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная стальная (сварная) решетка ячеистой структуры, кл. B125 - 1 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Чертежный вид элементов комплекта

Чертеж лотка из пластика ЛВ-20.24,6.23,5Чертеж лотка DN200 H235 из пластика
Чертеж ячеистой стальной решетки DN200

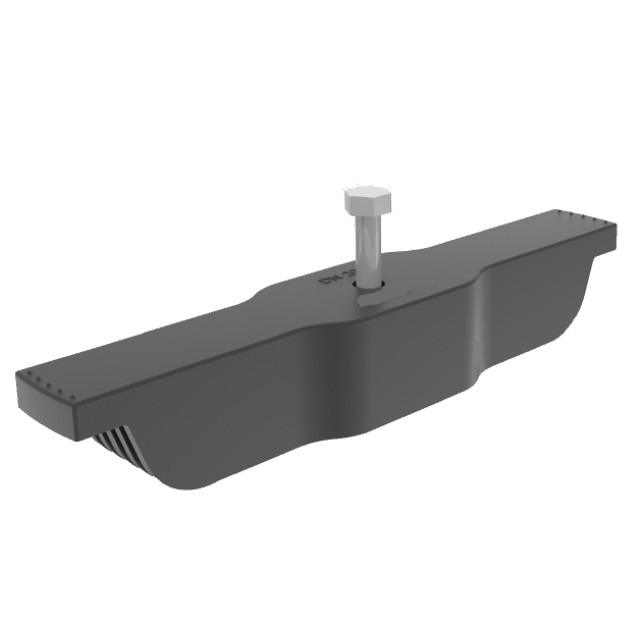

Чертеж крепежа решетки DN150
