Лоток ЛВ-20.24,6.18,5 пластиковый с решеткой щелевой чугунной С250

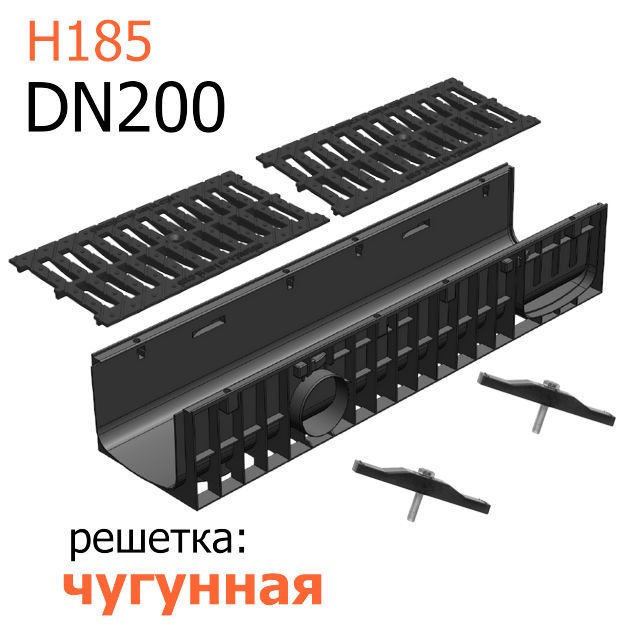

Цена снижена! Лоток пластиковый DN200 H185 с чугунной решеткой, кл. C Увеличить

Лоток пластиковый DN200 H185 с чугунной решеткой щелевой

Лоток водоотводный DN200 H185 пластиковый с решеткой щелевой чугунной ВЧ, кл. C250 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х246х185
  • Сечение: DN200
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Артикул: 820524
  • Вес в сборе: 15,3 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 2 чугунные решетки, 2 фиксатора решетки!

Подробнее

2785 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 090,50 руб

-25%

5 454,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-20.24,6.18,5 пластиковый с решеткой щелевой чугунной ВЧ, кл. C250 (комплект с крепежами)
Материал Высокопрочный пластик, высокопрочный чугун ВЧ50
Класс нагрузки C250 (до 25 тонн/м.кв.)
Размеры (ДхШхВ), мм 1000х246х185
Гидравлическое сечение Ширина DN200 (200 мм), высота 161,0 мм.
Вес, кг 15,3
Артикул 820524
Проходное сечение 297,0 см²
Пропускная способность 24,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, велосипедные дорожки, индивидуальная застройка, АЗС, автомойки, обочины автодорог, стоянки автомобилей
Особенности В комплекте: 1 лоток пластиковый, 2 чугунные решетки, 2 фиксатора
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 160-ого диаметра)

Подробнее

Лоток ЛВ-20.24,6.18,5 в комплекте с чугунной решеткой (щелевой)

Универсальный водоотводный канал для большинства решений в серии DN200 – это пластиковый желоб с габаритными размерами 1000х246х185 мм. Лоток предназначен для установки в местах, где линия поверхностного водоотвода не имеет особых ограничений по глубине заложения. Гидравлическое сечение 200 мм часто используется, когда не хватает промежуточной ширины в серии DN150. Решетка из высокопрочного чугуна марки ВЧ50 щелевой структуры обладает повышенными показателями водопоглощения и имеет одно посадочное место для корректной фиксации решетки в канале. Фиксаторы выполнены из морозостойкого пластика на полиамидной основе со стальной резьбовой начинкой.

Вы можете купить комплект DN200 H100 - лоток водоотводный ЛВ-20.24,6.10 пластиковый с решеткой щелевой чугунной ВЧ, кл. C250 вместе с торцевыми заглушками и пескоуловителем, который устанавливается в точке сброса и подключается к трубам канализации.

Следует заметить, что цена за комплект поставки данной конструкции формируется на основании общего счета или объема заявки!

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная решетка щелевой структуры из высокопрочного чугуна (ВЧ-50) - 2 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Если есть сомнение в крепежах с пластиковой оснасткой, то можно использовать фиксаторы из оцинкованной стали…

Чертежный вид элементов комплекта

Чертеж лотка из пластика ЛВ-20.24,6.18,5Чертеж лотка DN200 H185 из пластика
Чертеж чугунной решетки DN200 щель
вид крепежа решетки DN200
