Решетка MAX DN300 – водоприемная щелевая чугунная, кл. D400
> Водоотвод>Ливневые решетки>Решетки чугунные>Чугунная решетка MAX DN300 D400

Решетка водоприемная РВ-30.37.50 щелевая дорожная чугунная ВЧ, кл. D 273041 Увеличить

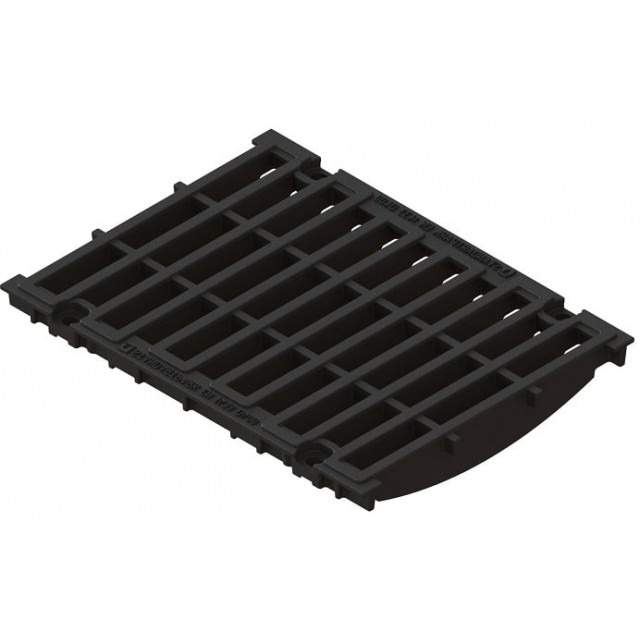

Чугунная решетка MAX DN300 D400

Решетка водоприемная РВ-30.37.50 щелевая дорожная чугунная ВЧ, кл. D 273041

  • Для лотков с сечением: DN300
  • Размеры (ДхШхВ), мм: 498х372х65/28
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес: 15,56 кг.
  • Артикул: 273041
  • Материал: высокопрочный чугун ВЧ-50
  • Крепление: болтовое М12 по периметру 4 шт.
  • Применение: парковки, АЗС, дороги с интенсивным движением.

Цена указана за штуку.

Подробнее

904 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 562,00 руб

Характеристики

Название в проекты Решетка водоприемная РВ-30.37.50 щелевая дорожная чугунная ВЧ, кл. D 273041
Материал Высокопрочный чугун марки ВЧ-50
Класс нагрузки А15-D400 (до 40 тонн/м2)
Размеры (ДхШхВ), мм 498х372х65/28
Гидравлическое сечение DN300 (300 мм)
Вес, кг 15.56
Артикул 273041
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки, автомобильные дороги с интенсивным движением, автопредприятия, промышленные зоны.
Особенности Имеет 4 посадочных места (отверстия) под болтовое крепление М12 по периметру
Примечание Применяется для бетонных лотков
Кол-во на паллете 60 шт.

Подробнее

РВ-30.37.50-ВЧ-ЩД4-ЛВ

Решетка водоприемная РВ-30.37.50 щелевая дорожная чугунная ВЧ, кл. D, с артикулом 273041 предназначена для установки на бетонные водоотводные лотки шириной гидравлического сечения 300 мм (DN300) с запрессованными оцинкованными насадками (уголками) усиленной серии. Такой настил выполнен из высокопрочного чугуна марки ВЧ-50 (ГОСТ 7293-85), обладает высокими несущими способностями. В переплетении ребер жесткости образуется визуальная трехрядная щелевая структура, суммарная площадь щелей со значением 989 см. кв. Для отливки от 10 до 40 кг. 9 класса точности отклонение от массы может составлять до 8%.

Области применения

Каждая решетка рассчитана на определенный класс нагрузки и классифицируются согласно её применению. Решетка РВ-30.37.50-ВЧ-ЩД4-ЛВ разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250Класс D400

Класс A15 (15 kN) - D400 (400 kN) до 40 тонн/м. кв.

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Зоны действия пожарных расчетов.
    Автопредприятия, промышленные зоны, причалы, склады.

Решетка имеет 4 посадочных места для фиксации в лотке по периметру болтами. Рекомендованный крепежный комплект - Болт М12*40 ГОСТ 7805-70 и Гайка М12 DIN 557 квадрат. Толщина изделия по ребру жесткости, включая рисунок протектора на поверхности - 65 мм, а по посадке (плечам) 28 мм.

В проектной документации можно встретить варианты названия данного типоразмера:

  • РВ-30.37.50-ВЧ-ЩД4-ЛВ
  • Решетка РВ-30.37.50-щель-дорожная-ВЧ кл. D
  • Решетка водоприемная MAX DN300 щелевая чугунная ВЧ, кл. D400
  • Решетка водоприемная РВ-30.37.50 щелевая дорожная чугунная ВЧ, кл. D 273041

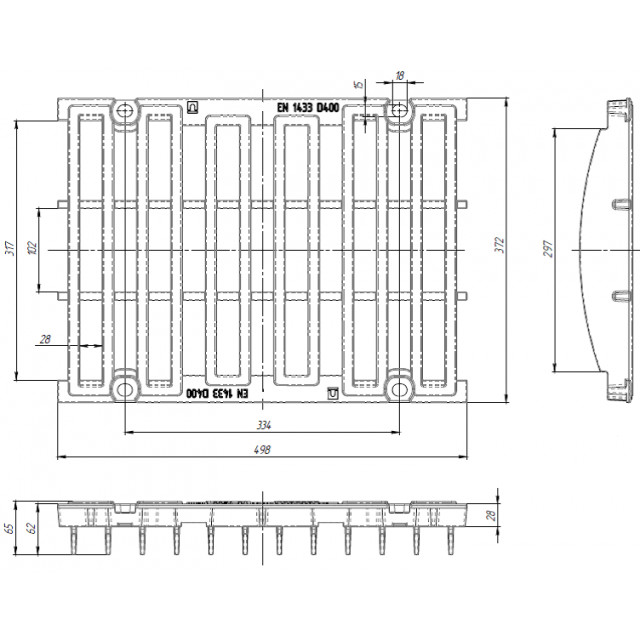

Чертежный вид решетки

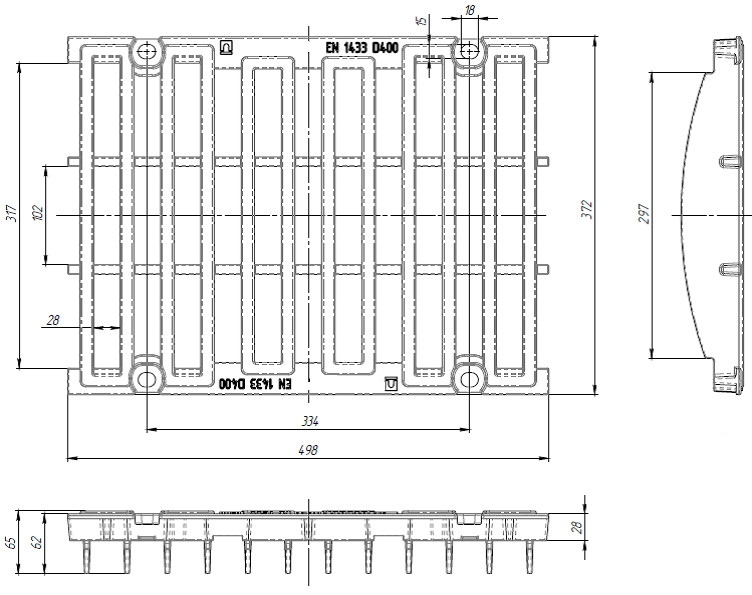

Схема: чугунная решетка РВ-30.37.50-щель-дорожная-ВЧ кл. D

Цена дренажного элемента, тип - Чугунная решетка РВ-30.37.50-щель-дорожная-ВЧ кл. D может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции ливневых решеток, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион…
