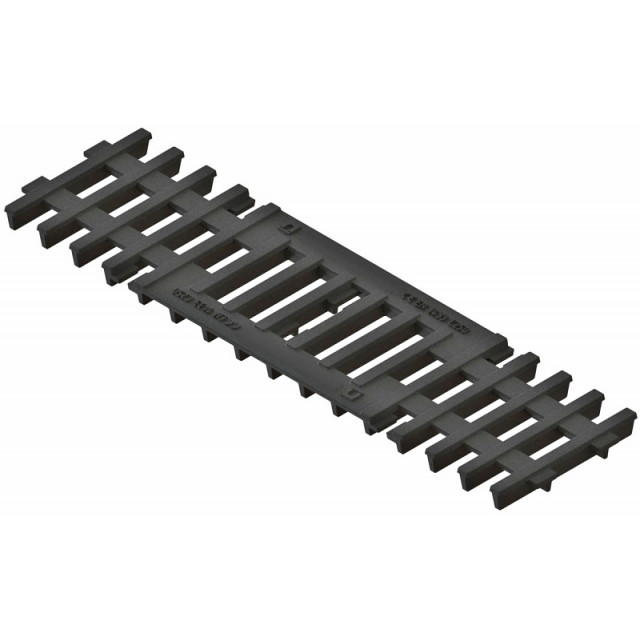

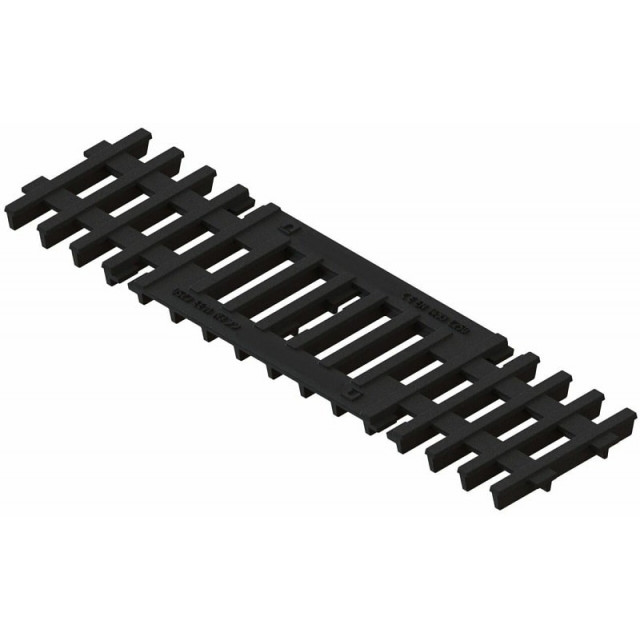

Чугунная решетка 750х200х28 ВЧ, кл. C

Решетка чугунная РВ-75.20-щель-ВЧ-кл.C

Чугунная водоприемная решетка 750х200х28 с новым оригинальным дизайном щелевой структуры предназначена для водоотводных лотков (каналов, желобов) из монолитного бетона собственного изготовления, другими словами, самодельных водоотводов. Это прямой настил без дополнительных ребер жесткости определяющих сечение лотка, поэтому такая решетка универсальна и может быть установлена в любой типоразмер канала, главное учесть габариты этих элементов. Как правило, на стенках самодельных лотков устанавливаются равнополочные стальные уголки (насадки) по высоте в размер посадки решетки - 28 мм, на практике - 32х4 мм (ГОСТ 8509-93) или варианты.

Решетка 750х200х28 выполнена из высокопрочного чугуна марки ВЧ50 (ГОСТ 7293-85). В пересечении несущих и связующих полос образуются щели, общая площадь которых составляет 589 см2. Согласно ГОСТ 26645-85 для отливки от 4,0 до 10,0 кг. 9 класса прочности отклонение фактической массы от номинальной может составлять до 10%.

Конструктивно интересно, а в жизни, может быть, не совсем логично, но решетка чугунная для монолитного бетона РВ-75.20-щель-ВЧ-кл.C имеет посадочное место под центральный крепёж, который штатно не предлагается. В этом случае остается принимать собственное решение. А для мелкосидящих лотков (низкопрофильных) возможно засверлиться в дно желоба, и с помощью анкеров и болтов закрепить настил.

Области применения

Каждая ливневая чугунная решетка рассчитана на определенный класс нагрузки и классифицируется согласно его применению. Система РВ-75.20-щель-ВЧ-кл.C разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

• Многоуровневый паркинг в зоне пандусов, въездные проезды.
  Пешеходные зоны скверы, набережные.
  Приямки входов в подземные переходы, входы в метрополитен.
  В зоны проездов с не интенсивным поперечным движением транспорта.
  Зоны кюветов с возможным наездом транспорта

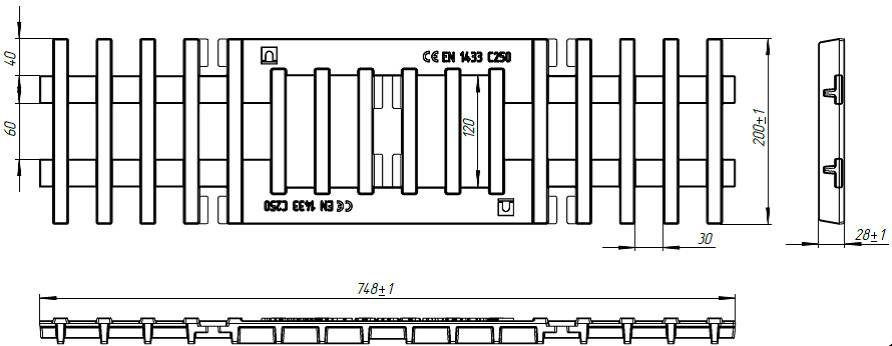

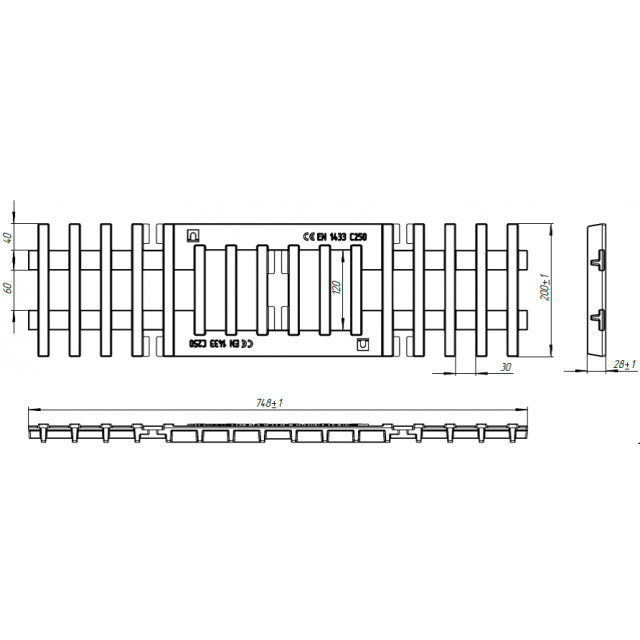

Чертежный вид чугунной решетки РВ-75.20-щель-ВЧ-кл.C

Примечание:
Решетки устанавливаются таким образом, чтобы стороны длиной 750 мм. всегда находились на опоре!

Цена на водоприемную чугунную решетку 750х200х28 (Решетка чугунная для монолитного бетона РВ-75.20-щель-ВЧ-кл.C) указана рекомендованная розничная с учетом НДС. Обратите внимание, что доставка этого материала в некоторые регионы может предполагать вынужденную наценку, компенсирующую транспортные расходы.

В нашей компании Вы можете купить дренажные чугунные решетки по цене завода изготовителя! По желанию заказчика, мы поставляем дренажные системы и элементы поверхностного водоотвода собственным автопарком и транспортными компаниями
