Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый 8540

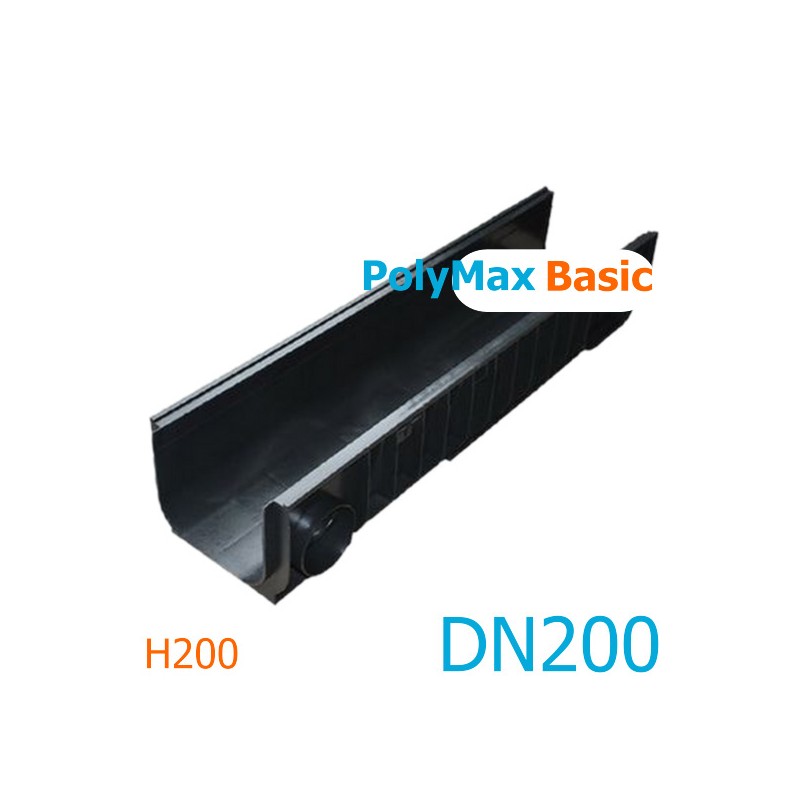

Лоток PolyMax Basic DN200 H200 - водоотводный пластиковый

Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый 8540-М

  • Размеры (ДхШхВ), мм: 1000х260х200
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес: 4,5 кг.
  • Артикул: 8540-М
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1272 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 297,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый 8540
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х260х200
Гидравлическое сечение Ширина DN200 (200 мм), высота 180 мм.
Вес, кг 3,5
Артикул 8540
Проходное сечение 401,0 см²
Пропускная способность 34,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Частное строительство, подземные и многоэтажные парковки, пешеходные и парковые зоны, объекты гражданского строительства и спортивные сооружения.
Особенности Наличие вертикального слива (патрубок для соединение с 110-ой и 160-ой трубой)
Примечание Лоток может быть усилен стальными насадками. В этом случае название типоразмера: Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый усиленный 8547

Подробнее

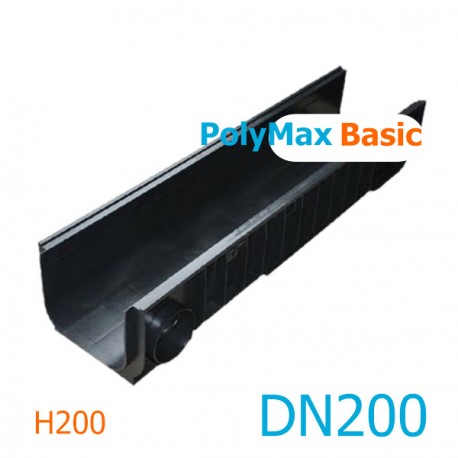

Лоток PolyMax Basic DN200 H200

Лоток водоотводный пластиковый PolyMax Basic DN200 H200 создан для организации линейного водоотвода в местах с большим потоком ливневых вод. Имеет ширину гидравлического сечения DN200 (200 мм) и габаритные размеры (ДхШхВ): 1000х260х200 мм. Такая система применяется для спортивных сооружений, объектов частного и гражданского строительства, пешеходных и парковых зон, многоэтажных и подземных парковок с большой площадью водосбора.

В конструкции лотка PolyMax Basic ЛВ-20.26.20 предусмотрен вертикальный водослив (вертикальныt патрубки для соединения с трубкой 110-ого и 160-ого диаметра). Возможно угловое соединение в одной точке для Г-образного подключения лотков: DN200 H200.

В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Примечание для лотков PolyMax BasicВодоотводные пластиковые лотки PolyMax Basic DN200 H200 могут быть усилены до кл. C250 (25 тонн) П-образными стальными оцинкованными насадками (артикул 8547). Борта лотка покрытые такой насадкой более устойчивы к высоким механическим нагрузкам.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN200 H200

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый 8540-М

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

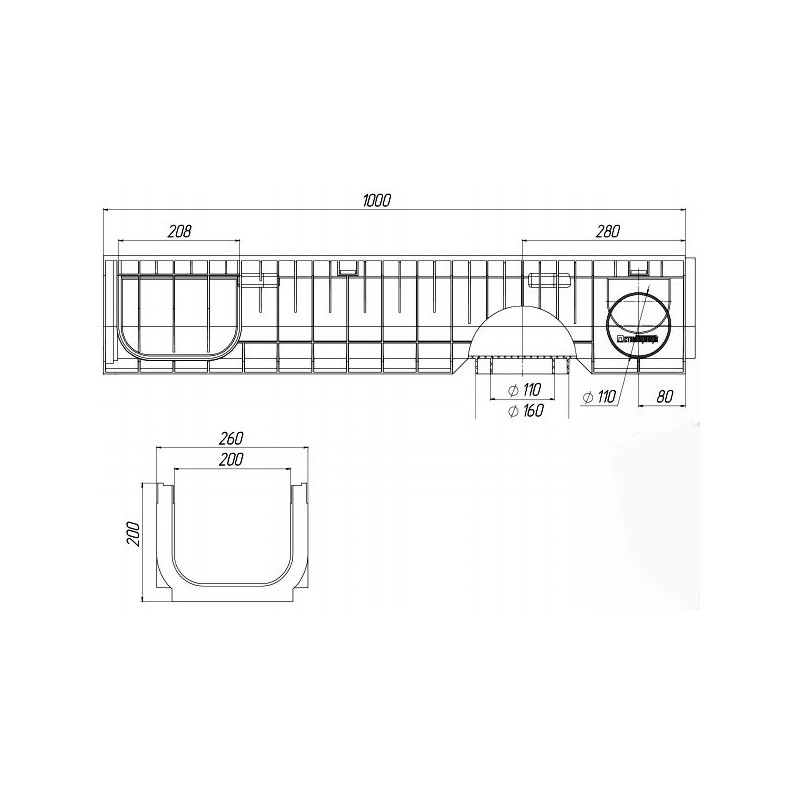

Чертежный вид лотка PolyMax Basic DN200 H200

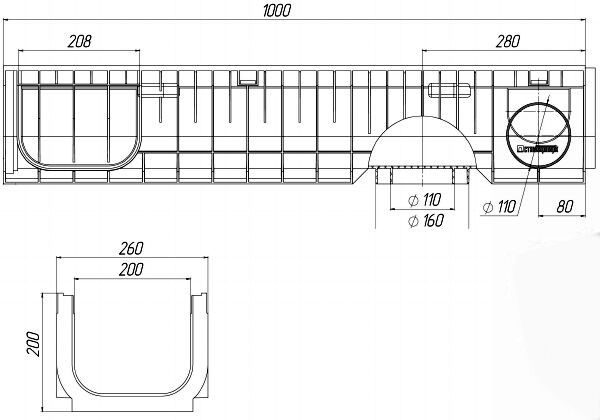

Чертеж лотка PolyMax Basic DN200 H200

Схемы построения

Точки входа для углового соединения лотков PolyMax Basic DN200 H200 - 2 точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков PolyMax Basic DN200 H200

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-20.26.20-ПП и труб Ø110 или 160 мм:

Схема построения PolyMax Basic DN200 H200

Пескоуловитель для лотков PolyMax Basic DN200В качестве пескоуловителя к лоткам из пластика PolyMax Basic с сечением DN200 может использоваться дождеприемник 400х400 мм (арт. 8472).

2 (два) типоразмера PolyMax Basic DN200

DN200 H80
DN200 H200

Гидравлические характеристики

Лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый 8540-М Проходное сечение, см² Пропускная способность, л/сек
401,0 34,9

Цена на лоток водоотводный PolyMax Basic ЛВ-20.26.20-ПП пластиковый указана рекомендованная розничная, с учетом НДС.

Купить представленный пластиковый лоток по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем сертифицированные системы пластиковых водоотводных лотков во все регионы нашей страны!
