Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый 8000


Лоток PolyMax Basic DN100 H155 - водоотводный пластиковый

Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый 8000-М

  • Размеры (ДхШхВ), мм: 1000х160х155
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес: 2,8 кг.
  • Артикул: 8000-М
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

299 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

714,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый 8020
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х155
Гидравлическое сечение Ширина DN100 (100 мм), высота 120 мм.
Вес, кг 2,8
Артикул 8000
Проходное сечение 115,0 см²
Пропускная способность 7,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Частное строительство, подземные и многоэтажные парковки, пешеходные и парковые зоны, объекты гражданского строительства и спортивные сооружения.
Особенности Наличие вертикального слива (патрубок для соединение с 110-ой трубой)
Примечание Лоток может быть усилен стальными насадками. В этом случае название типоразмера: Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый усиленный 8007

Подробнее

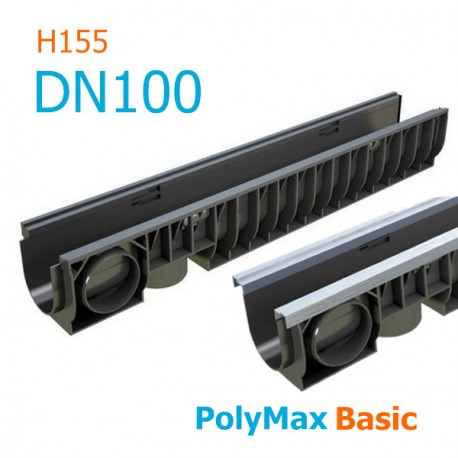

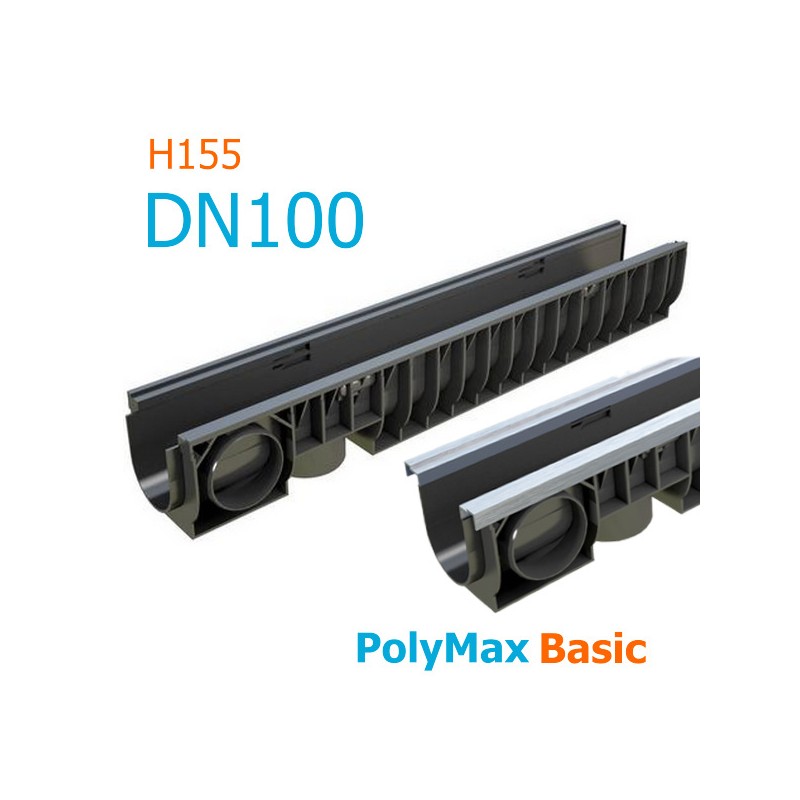

Лоток PolyMax Basic DN100 H155

Лоток водоотводный пластиковый PolyMax Basic DN100 H155 - это переходной ливневый канал в серии. Имеет ширину гидравлического сечения DN100 (100 мм) и габаритные размеры (ДхШхВ): 1000х160х155 мм. Применяется для спортивных сооружений, объектов частного и гражданского строительства, пешеходных и парковых зон, многоэтажных и подземных парковок с небольшой площадью водосбора.

Лоток PolyMax Basic ЛВ-10.16.16, в случае каскадной компоновки может использоваться как третья ступень каскада лотков DN100. В конструкции предусмотрен вертикальный водослив, вертикальный патрубок для соединения с трубой Ø110 мм., а также горизонтальный отвод под трубку Ø от 110 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Примечание для лотков PolyMax BasicВодоотводные пластиковые лотки PolyMax Basic DN100 H155 могут быть усилены до кл. C250 (25 тонн) П-образными стальными оцинкованными насадками (артикул 8007). Борта лотка покрытые такой насадкой более устойчивы к высоким механическим нагрузкам.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN100 H155

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый 8000-М

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

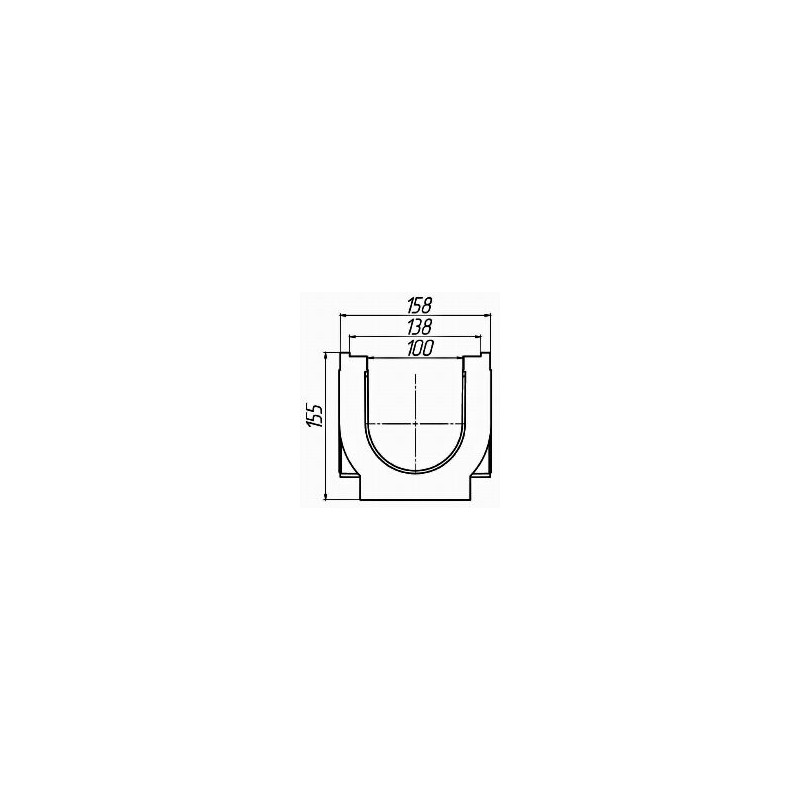

Чертежный вид лотка PolyMax Basic DN100 H155

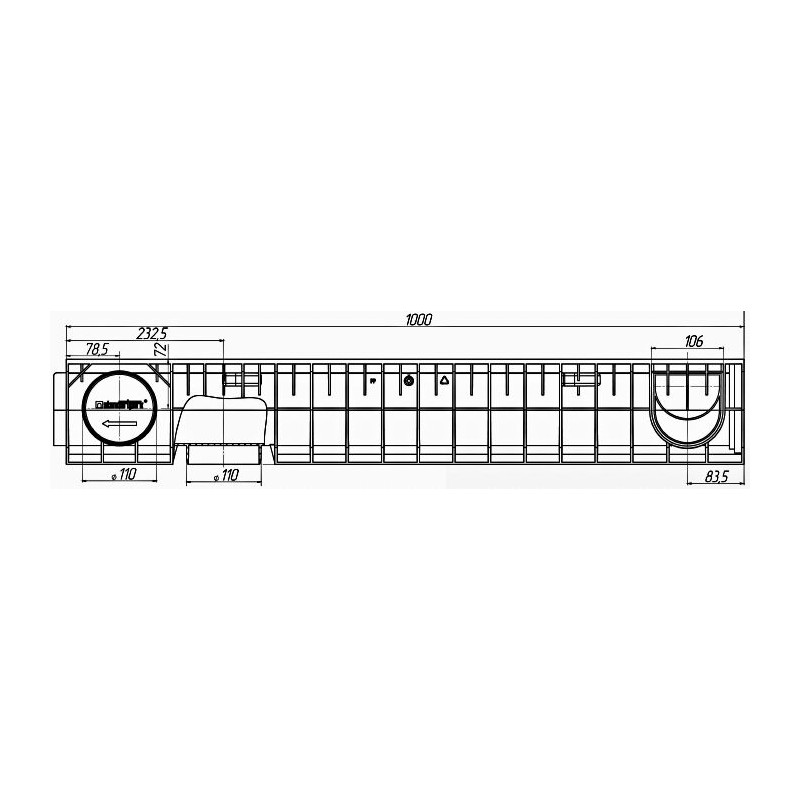

Чертеж лотка PolyMax Basic DN100 H155

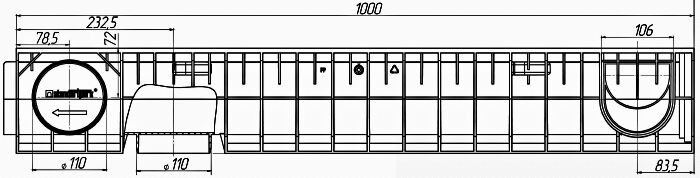

Чертеж: Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП-пластиковый

Схемы построения

Точки входа для углового соединения лотков PolyMax Basic DN100 H155 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков PolyMax Basic DN100 H155

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-10.16.16-ПП и трубы Ø110 мм:

Схема построения PolyMax Basic DN100 H155

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение PolyMax Basic DN100 H155 с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады лотков PolyMax Basic DN100

5 (пять) типоразмеров PolyMax Basic DN100

DN100 H55
DN100 H80
DN100 H120
DN100 H155
DN100 H200

Гидравлические характеристики

Лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый 8000-М Проходное сечение, см² Пропускная способность, л/сек
115,0 7,9

Цена на лоток водоотводный PolyMax Basic ЛВ-10.16.16-ПП пластиковый указана рекомендованная розничная с учетом НДС.

Купить представленный лоток по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем сертифицированные системы пластиковых водоотводных лотков во все регионы нашей страны!
