Лоток пластиковый DN150 H180 с чугунной решеткой "волна" C250

Лоток водоотводный пластиковый ЛВП DN150 H180 C250

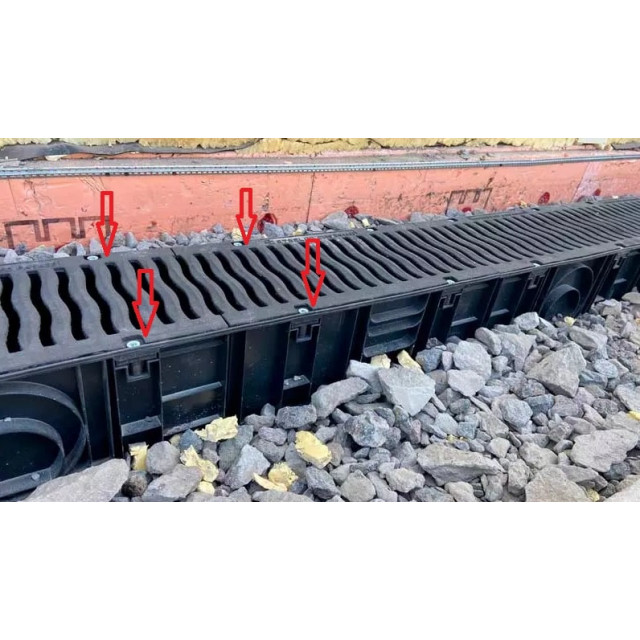

Представленный комплект для ЛВ-15.21.20-ПП - дренажный пластиковый лоток для отвода воды из канавы, который не имеет аналогов среди прочих систем в семействе каналов шириной гидравлического сечения DN150 (150 мм). Главным отличием является принцип крепления водоприемной решетки к лотку. Для данного типоразмера чугунная решетка фиксируется к желобу по периметру в четырех местах. Таким образом исключая возможные продольные смещения настила при механических воздействиях на линию водоотвода (например, при наезде на ливневку колесами автотранспорта). Кроме того, ответная часть, для болтового крепления, выполнена из пластика на основе прочных полиамидов, поэтому в отличие от привычной всем гайки, в циклах зима-лето, со временем, элементы "не прикипают" друг к другу.

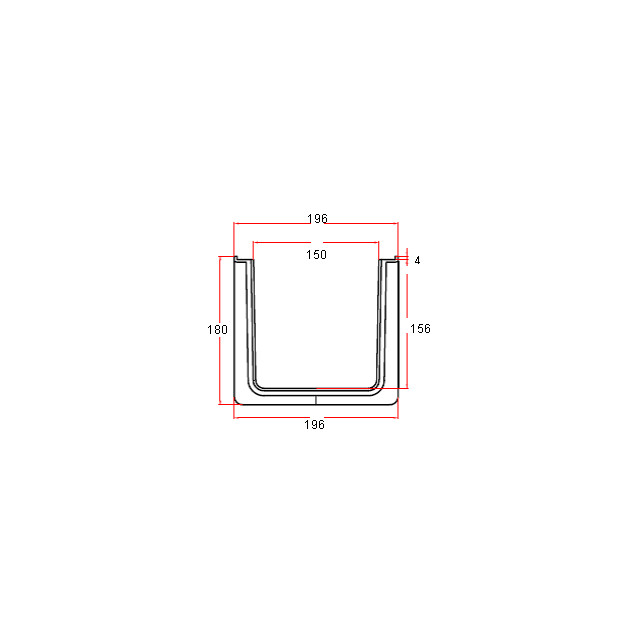

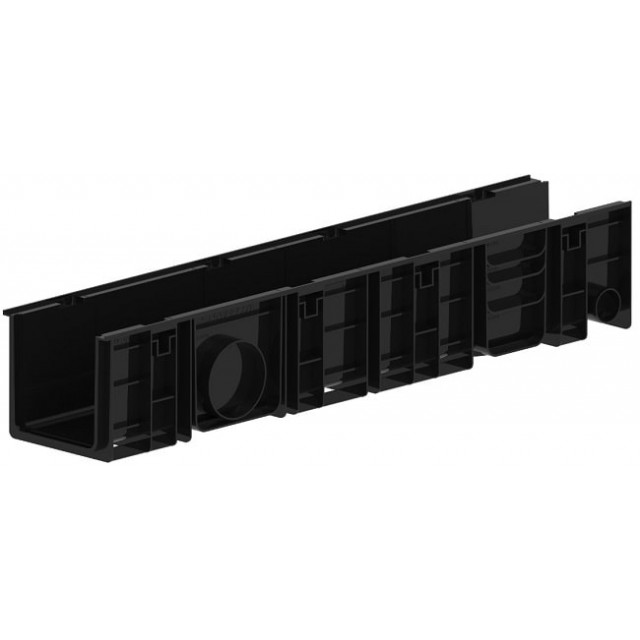

Сечение лотка модели ЛВП DN150 H180 представляет собой П-образную форму. Это значит, что при типовых размерах лотка 1000х146х180 мм канал обеспечивает максимально возможную гидравлику. Пропускная способность отмечена значением - 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала), что очень выразительно для проходного сечения 232,0 см²

Области применения

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, индивидуальная застройка.
  АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

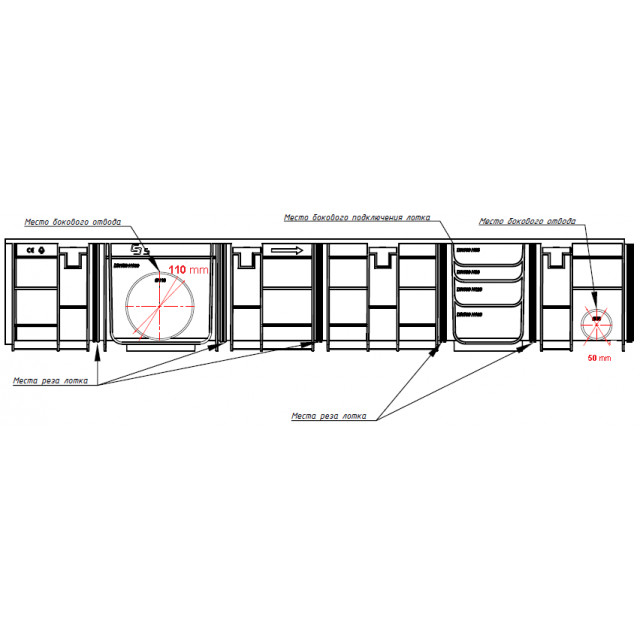

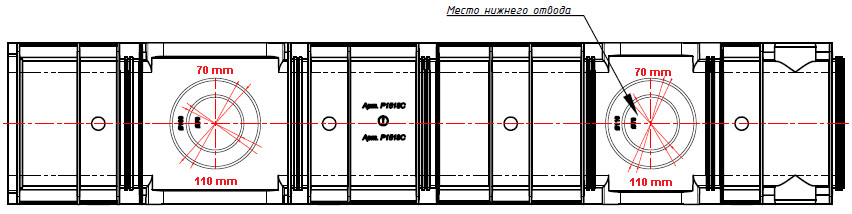

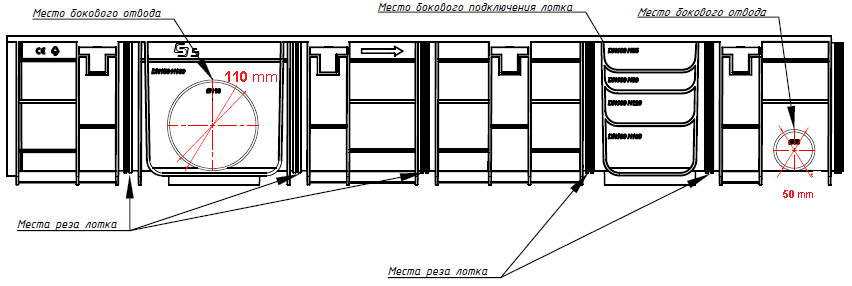

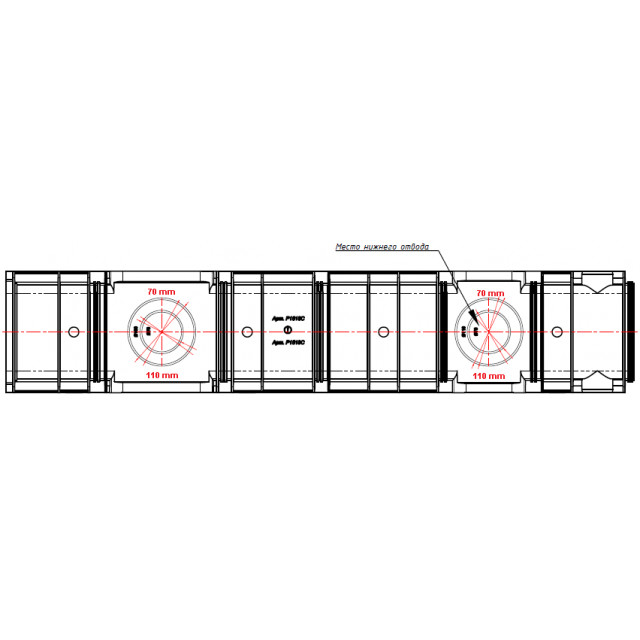

Конструктивно интересная версия лотка ЛВ-15.21.20-ПП дает возможность выполнять резы по отмеченным секциям в нужный размер, а боковые трафареты позволяют делать повороты необходимой геометрии. Канал имеет боковой отвод для труб диаметром 50 мм и вертикальный патрубок для труб канализации от 110-ого диаметра. Для того чтобы усилить борта желоба можно использовать специальные стальные оцинкованные (80 мкм) насадки диной 1000 мм (1 лоток = 2 насадки) - отрабатывают в качестве буфера между лотком и решеткой, оберегают бортики от истирания, делая систему в целом полноценной усиленной, от повышенных механических нагрузок.

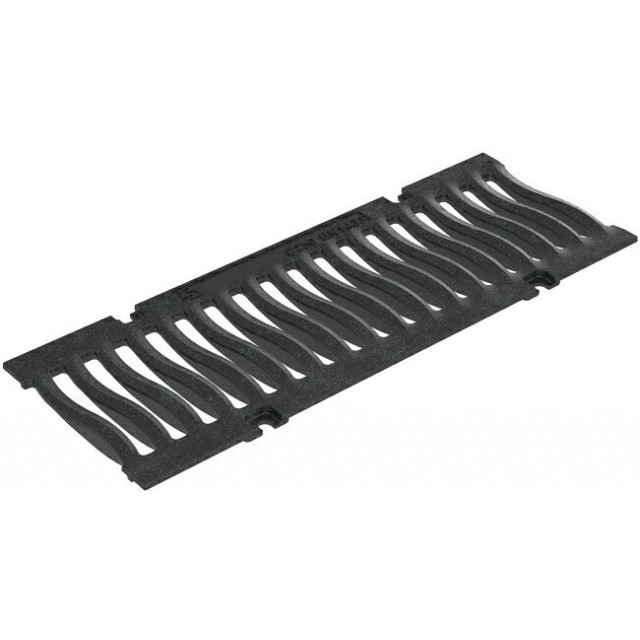

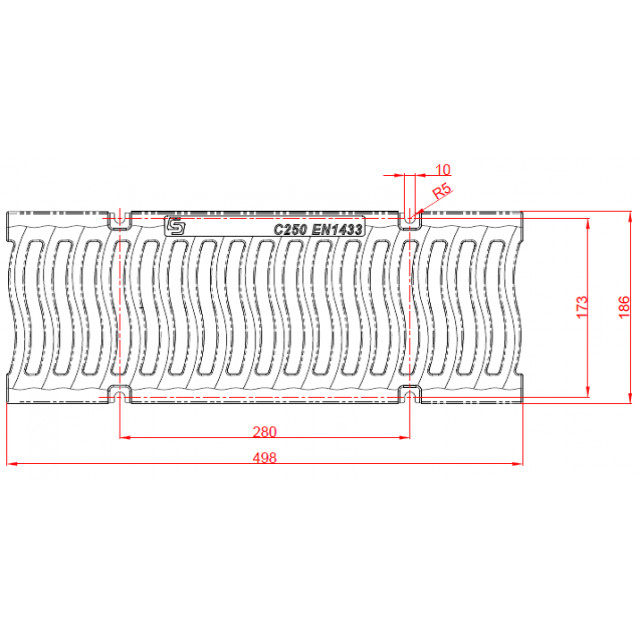

Чугунная решетка с необычным и симпатичным дизайном для комплекта ЛВП DN150 H180 изготавливается весом 3,9 кг. из высокопрочного чугуна марки ВЧ-50 ГОСТ 7293-85, характеризуется по EN1433 классом нагрузки C250. Такая решетка имеет четыре посадочных места под болтовый крепеж.

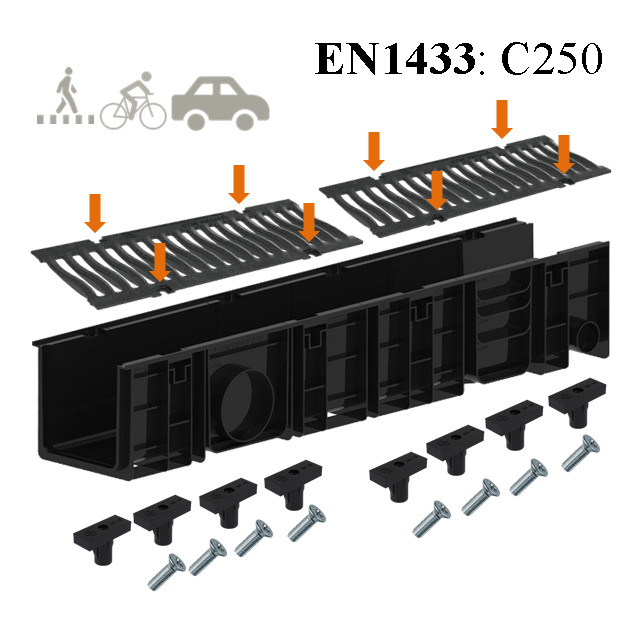

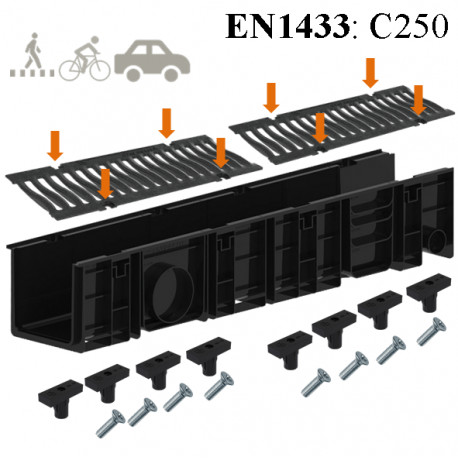

Комплект поставки

• Лоток длиной 1 метр из морозоустойчивого и ударопрочного пластика - 1 шт.
• Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую, волнообразную структуру, под нагрузки класса C250 - 2 шт.

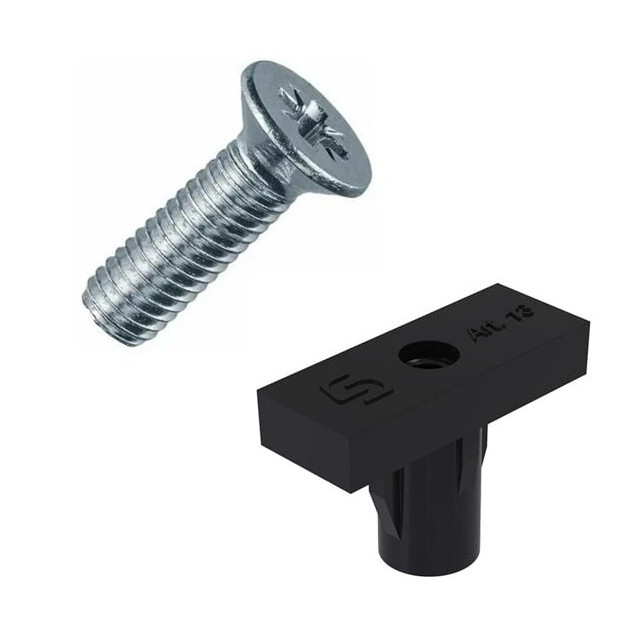

• Крепежный комплект для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 4 шт./решетка или 8 шт./лоток.

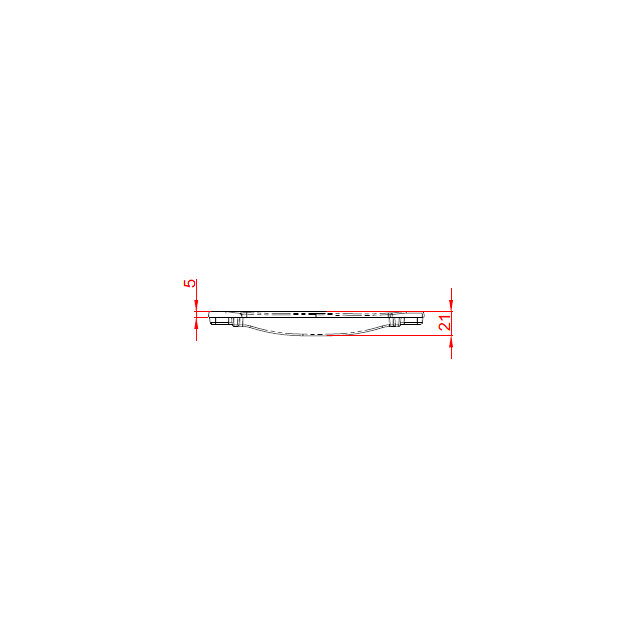

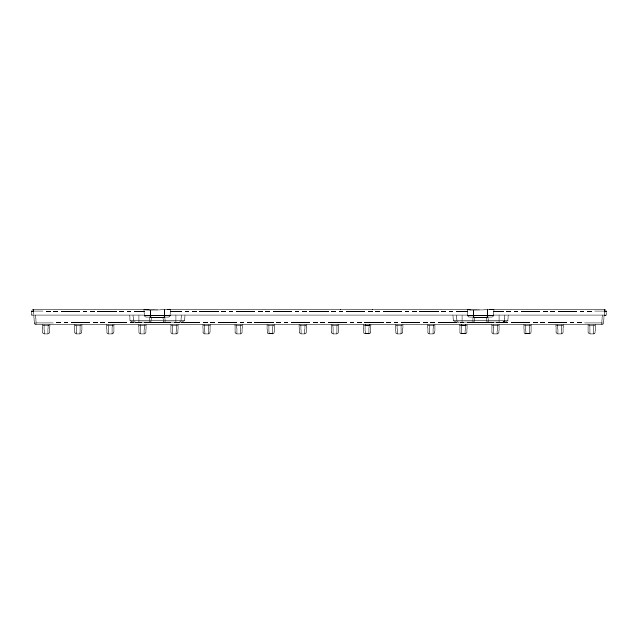

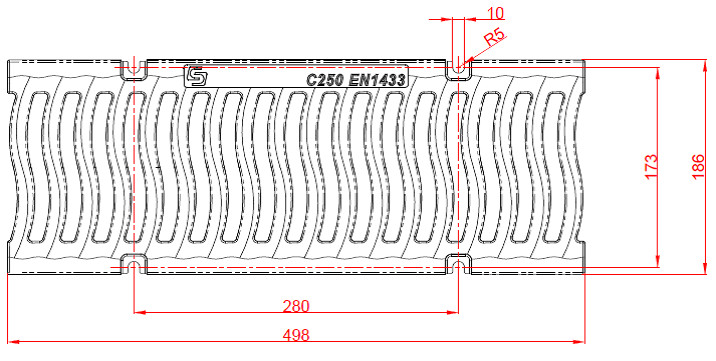

Чертежный вид элементов комплекта

Цена дренажного комплекта, тип - Лоток водоотводный ЛВ-15.21.20-ПП пластиковый с решеткой щелевой чугунной "волна" ВЧ, кл. C250 (комплект 8 крепежей) может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции ливневых систем, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион…
