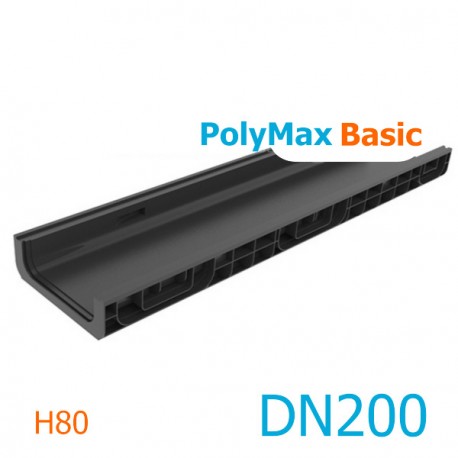

Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый 8510

Увеличить

PolyMax Basic DN200 H80

Артикул 8510

Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый 8510

Размеры (ДхШхВ), мм: 1000х260х80
Сечение: DN200
Класс нагрузки: А15-С250 (до 25 тонн)
Вес: 1,87 кг.
Артикул: 8510
Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

320 Товар товаров

в наличии на складе

Гарантия качества производителя

Сертификация по 9001-2015

Мы работаем по всей РОССИИ!

1 118,00 руб

Количество:

Гидравлическое сечение :

DN200

Класc нагрузки :

C (до 25 тонн)

Длина (мм) :

1000

Ширина (мм) :

181-300

Высота (мм) :

50-150

Характеристики

Название в проекты	Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый 8510
Материал	Высокопрочный пластик
Класс нагрузки	А-С (до 25 тонн)
Размеры (ДхШхВ), мм	1000х260х80
Гидравлическое сечение	Ширина DN200 (200 мм), высота 55 мм.
Вес, кг	1,87
Артикул	8510
Проходное сечение	137,2 см²
Пропускная способность	8,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Частное строительство, подземные и многоэтажные парковки, пешеходные и парковые зоны, объекты гражданского строительства и спортивные сооружения.
Особенности	Наличие вертикального слива (патрубок для соединение с 55,110 и 160-ой трубой)
Примечание	Лоток может быть усилен стальными насадками. В этом случае название типоразмера: Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый усиленный 8517

Подробнее

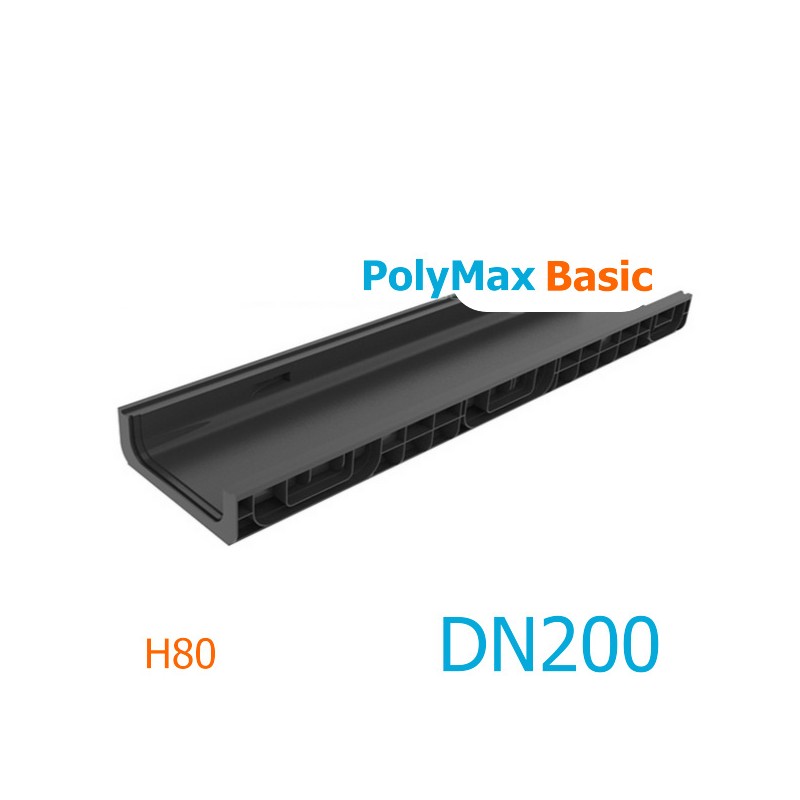

Лоток PolyMax Basic DN200 H80 пластиковый

Лоток водоотводный пластиковый PolyMax Basic DN200 H80 - это необычная разработка в области пластиковых водоотводов общего назначения. Имеет ширину гидравлического сечения DN200 (200 мм) и габаритные размеры (ДхШхВ): 1000х260х80 мм. Применяется для спортивных сооружений, объектов частного и гражданского строительства, пешеходных и парковых зон, многоэтажных и подземных парковок со средней площадью водосбора.

Особенностью лотка PolyMax Basic ЛВ-20.26.08 является его малая высота - мелкосидящий канал, предназначенный для установки в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN200. В конструкции предусмотрен вертикальный водослив (вертикальныt патрубки для соединения с трубами от 55, 110 и 160-ого диаметра). Возможно боковое соединение в трех точках для Г или Т-образного подключения лотков: DN200 H80 и DN100 Н55

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Водоотводные пластиковые лотки PolyMax Basic DN200 H80 могут быть усилены до кл. C250 (25 тонн) П-образными стальными оцинкованными насадками (артикул 8517). Борта лотка покрытые такой насадкой более устойчивы к высоким механическим нагрузкам.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN200 H80

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый 8510

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

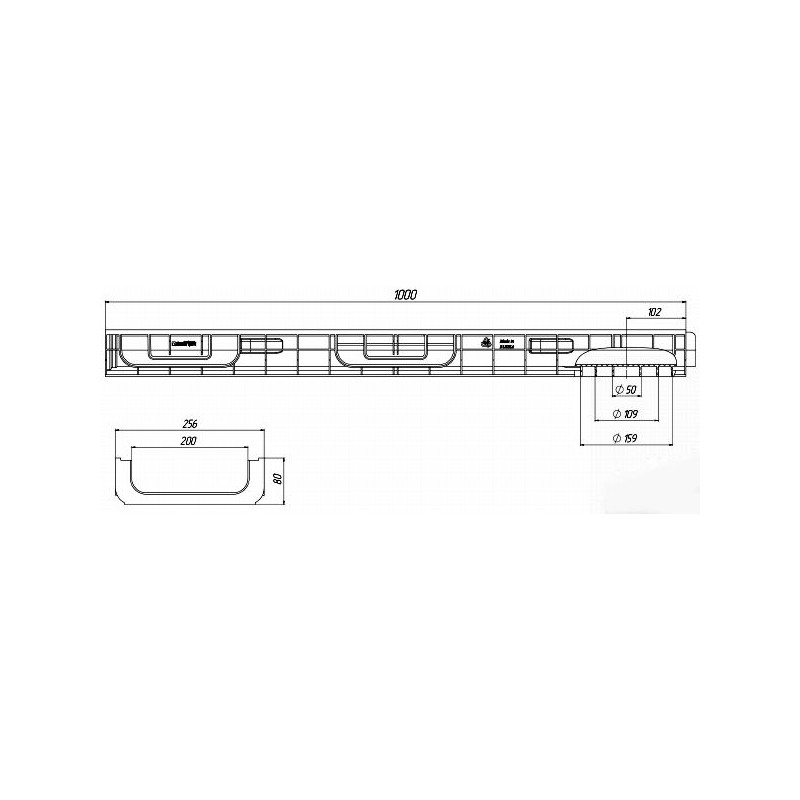

Чертежный вид лотка PolyMax Basic DN200 H80

Чертеж лотка PolyMax Basic DN200 H80

Схемы построения

Точки входа для углового соединения лотков PolyMax Basic DN200 H80 - 6 точек соединения (по три специальномых паза с каждой стороны):

Точки входа для углового соединения лотков PolyMax Basic DN200 H80

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-20.26.08-ПП и трубы Ø110 или 160 мм:

Схема построения PolyMax Basic DN200 H80

Пескоуловитель для лотков PolyMax Basic DN200 В качестве пескоуловителя к лоткам из пластика PolyMax Basic с сечением DN200 может использоваться дождеприемник 400х400 мм (арт. 8472).

2 (два) типоразмера PolyMax Basic DN200

DN200 H80

DN200 H200

Гидравлические характеристики

Лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый 8510	Проходное сечение, см²	Пропускная способность, л/сек
	137,2	8,9

Цена на лоток водоотводный PolyMax Basic ЛВ-20.26.08-ПП пластиковый указана рекомендованная розничная, с учетом НДС.

Купить представленный пластиковый лоток по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем сертифицированные системы пластиковых дренжных лотков во все регионы нашей страны!
