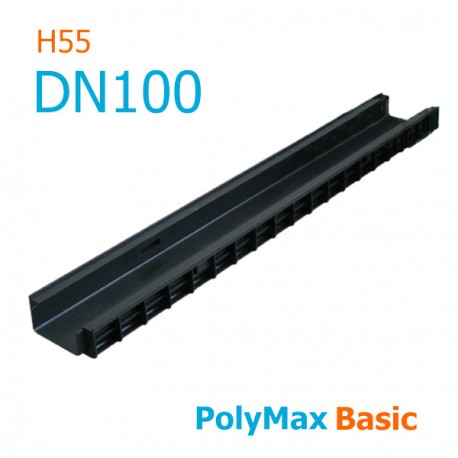

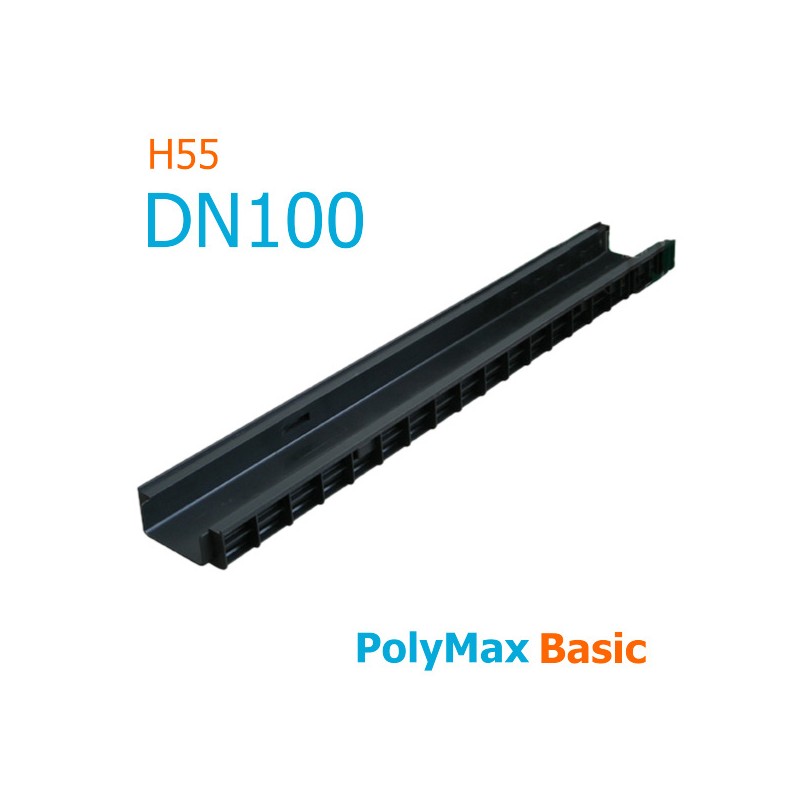

Лоток водоотводный пластиковый PolyMax Basic DN100 H55 Увеличить

Лоток PolyMax Basic DN100 H55 - водоотводный пластиковый

Лоток водоотводный PolyMax Basic ЛВ-10.15.06-ПП пластиковый 8050-М

  • Размеры (ДхШхВ), мм: 1000х145х55
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес: 0,9 кг.
  • Артикул: 8050-М
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

1021 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

473,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax Basic ЛВ-10.15.06-ПП пластиковый 8050
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х145х55
Гидравлическое сечение Ширина DN100 (100 мм), высота 40 мм.
Вес, кг 0,9
Артикул 8050
Проходное сечение 42,2 см²
Пропускная способность 1,8 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по высоте.
Примечание Вертикальный слив присутствует только в модели с артикулом 805009

Подробнее

Лоток PolyMax Basic DN100 H55

Лоток водоотводный пластиковый PolyMax Basic DN100 H55 имеющий ширину гидравлического сечения DN100 (100 мм) и габаритные размеры (ДхШхВ): 1000х145х55 мм. применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, а также для оборудования эксплуатируемых кровель. Среди прочих материалов поверхностного водоотвода, лоток PolyMax Basic ЛВ-10.15.06-ПП пластиковый – самое массовое и экономичное решение для организации ливневой канализации в местах с неинтенсивным передвижением легкового автотранспорта.

Особенностью лотка PolyMax Basic ЛВ-10.15.06 является его малая высота - мелкосидящий канал, предназначенный для установки в зонах, где высота заложения имеет ограничения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN100. В конструкции может буть предусмотрен вертикальный водослив, вертикальный патрубок для соединения с трубой Ø75 мм (артикул 805009).

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Название в линейке типоразмеров

Общепринятое название:
Лоток водоотводный пластиковый PolyMax Basic DN100 H55

Название в проектах с 2014 года:
Лоток водоотводный PolyMax Basic ЛВ-10.15.06-ПП пластиковый 8050-М

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

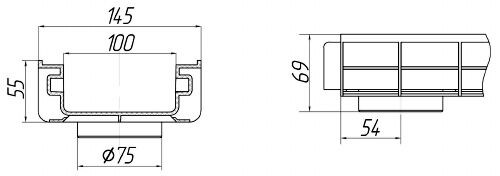

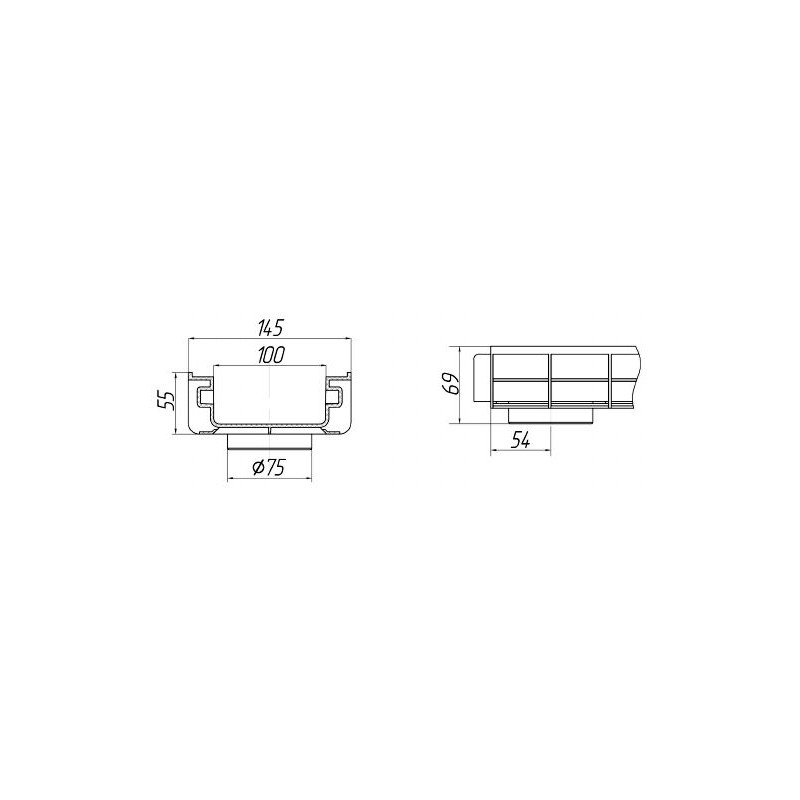

Чертежный вид лотка PolyMax Basic DN100 H55

Чертеж лотка PolyMax Basic DN100 H55

Схемы построения

Точки входа для углового соединения лотков PolyMax Basic DN100 H55 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков PolyMax Basic DN100 H55

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-10.15.06-ПП и трубы Ø110 мм:

Схема построения PolyMax Basic DN100 H55

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение PolyMax Basic DN100 H55 с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады лотков PolyMax Basic DN100

5 (пять) типоразмеров PolyMax Basic DN100

DN100 H55
DN100 H80
DN100 H120
DN100 H155
DN100 H200

Гидравлические характеристики

Лоток водоотводный PolyMax Basic ЛВ-10.15.06-ПП пластиковый 8050-М Проходное сечение, см² Пропускная способность, л/сек
42,2 1,8

Цена на лоток водоотводный PolyMax Basic ЛВ-10.15.06-ПП пластиковый указана рекомендованная розничная с учетом НДС.

Купить представленный лоток по выгодно-низкой цене Вы можете в компании производителей и поставщиков «Лига 812». Мы поставляем сертифицированные системы пластиковых водоотводов во все регионы нашей страны!
