Лоток пластиковый ЛВ-10.14,5.10 с решеткой чугунной ячейка, кл. C250

Цена снижена! Пластиковый лоток DN100 H100 с решеткой чугунной ячейка Увеличить

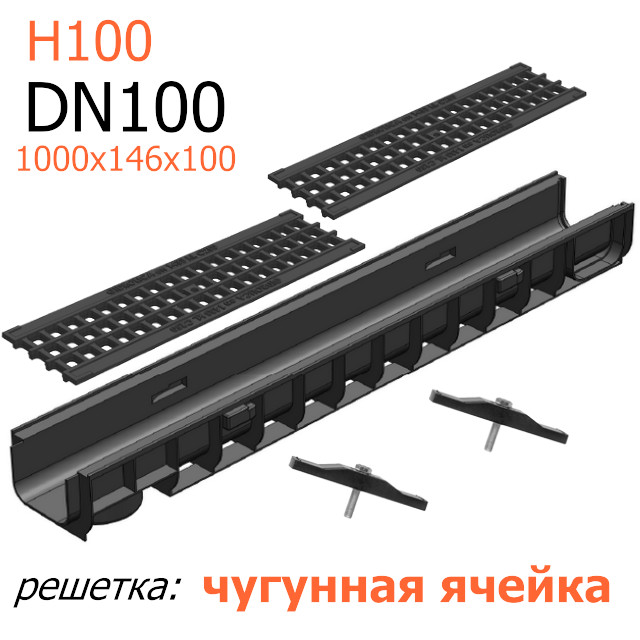

Пластиковый лоток DN100 H100 с решеткой чугунной ячейка

Лоток водоотводный DN100 H100 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х146х100
  • Сечение: DN100
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Артикул: 804507
  • Вес в сборе: 6,7 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 2 чугунные решетки, 2 фиксатора решетки!

Подробнее

1440 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 301,00 руб

-25%

3 068,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.14,5.10 пластиковый с решеткой ячеистой чугунной ВЧ, кл. C250 (комплект с крепежами)
Материал Высокопрочный пластик, высокопрочный чугун (ВЧ50)
Класс нагрузки A15-C250 (до 25 тонн)
Размеры (ДхШхВ), мм 1000х146х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 73,0 мм.
Вес, кг 6,7
Артикул 804507
Проходное сечение 70,9 см²
Пропускная способность 3,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, 2 фиксатора (крепеж решетки).
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 110-ого диаметра)

Подробнее

Лоток пластиковый DN100 H100 с чугунной ячеистой решеткой, кл. C250

Вы можете купить комплект DN100 H100 - лоток водоотводный ЛВ-10.14,5.10 с решеткой ячеистой чугунной ВЧ, кл. C250 для организации поверхностного водоотвода линейного типа. К этой системе, дополнительно, предлагаются торцевые заглушки и пескоуловитель, который устанавливается в точке сброса и подключается к трубам канализации. Продолжительные линии дренажа участка рекомендуется строить методом каскада, используя последовательность типоразмеров в серии.

Следует отметить, что цена за комплект поставки формируется на основании общего счета!

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная решетка ячеистой структуры из высокопрочного чугуна (ВЧ-50) - 2 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Если есть сомнение в крепежах с пластиковой оснасткой, то можно использовать фиксаторы из оцинкованной стали…

Чертежный вид

Чертеж лотка из пластика ЛВ-10.14,5.10
Чертеж чугунной ячеистой решетки DN100
Чертеж крепежа решетки DN100
