Лоток пластиковый ЛВ-10.14,5.18,5 с решеткой щелевой чугунной, кл. C

Цена снижена! Лоток дренажный пластиковый DN100 H185 с решеткой чугунной Увеличить

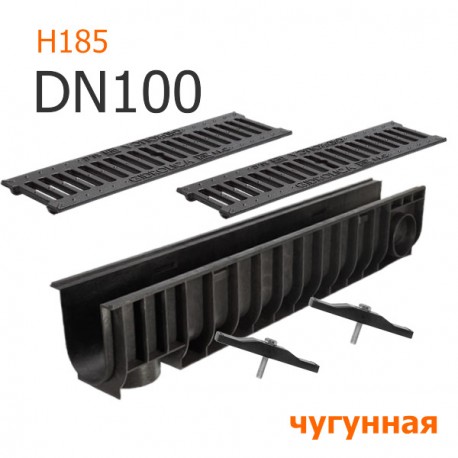

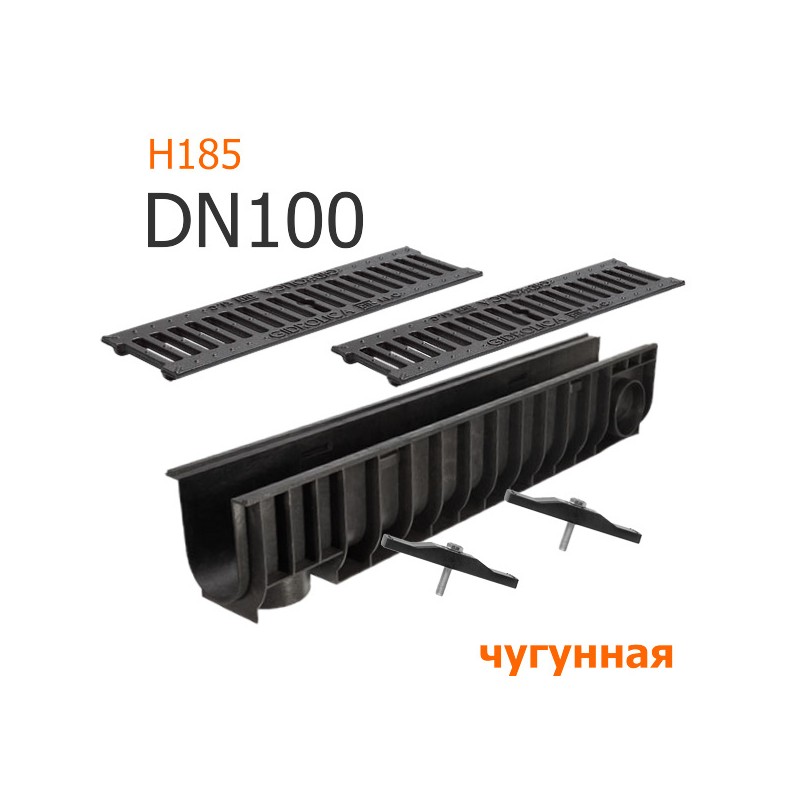

Пластиковый лоток DN100 H185 с решеткой чугунной щелевой

Лоток водоотводный DN100 H185 пластиковый с решеткой щелевой чугунной ВЧ, кл. C250 (комплект с крепежами)

  • Размеры (ДхШхВ), мм: 1000х146х185
  • Сечение: DN100
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Артикул: 802506
  • Вес в сборе: 6,6 кг.

Цена указана за комплект поставки.

В комплекте: 1 пластиковый лоток, 2 чугунные решетки, 2 фиксатора решетки!

Подробнее

1290 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

2 058,00 руб

-25%

2 744,00 руб

Характеристики

Название в проекты Лоток водоотводный ЛВ-10.14,5.18,5 пластиковый с решеткой щелевой чугунной ВЧ, кл. C250 (комплект с крепежами)
Материал Высокопрочный пластик, высокопрочный чугун (ВЧ50)
Класс нагрузки A15-C250 (до 25 тонн)
Размеры (ДхШхВ), мм 1000х146х185
Гидравлическое сечение Ширина DN100 (100 мм), высота 158,0 мм.
Вес, кг 6,6
Артикул 802506
Проходное сечение 149,5 см²
Пропускная способность 9,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, 2 фиксатора (крепеж решетки).
Примечание Лоток оснащен вертикальным водосливом (вертикальный патрубок для соединения с трубой от 110-ого диаметра)

Подробнее

Лоток пластиковый DN100 H185 с чугунной щелевой решеткой, кл. C250

Вы можете купить комплект DN100 H185 - лоток водоотводный ЛВ-10.14,5.18,5 с решеткой щелевой чугунной ВЧ, кл. C250 для организации поверхностного водоотвода линейного типа. К этой системе, дополнительно, предлагаются торцевые заглушки и пескоуловитель, который устанавливается в точке сброса и подключается к трубам канализации. Продолжительные линии дренажа участка рекомендуется строить методом каскада, используя последовательность типоразмеров в серии.

Следует отметить, что цена за комплект поставки формируется на основании общего счета!

Области применения

Класс A15Класс B125Класс C250

Зоны бордюров и обочины автомобильной дороги, не предназначенные для интенсивного движения:

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн/м2

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Сборочная единица

  • Пластиковый лоток длиной 1 метр - 1 шт.
  • Водоприемная решетка щелевой структуры из высокопрочного чугуна (ВЧ-50) - 2 шт.
  • Фиксатор решетки, пластиковый крепеж решетки к лотку - 2 шт.

Если есть сомнение в крепежах с пластиковой оснасткой, то можно использовать фиксаторы из оцинкованной стали…

Чертежный вид

Чертеж лотка из пластика ЛВ-10.14,5.18,5
Чертеж чугунной щелевой решетки DN100
Чертеж крепежа решетки DN100
