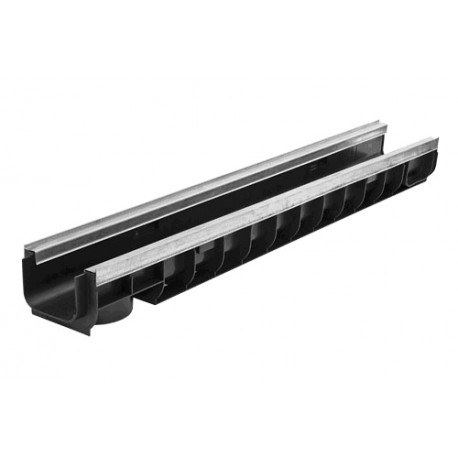

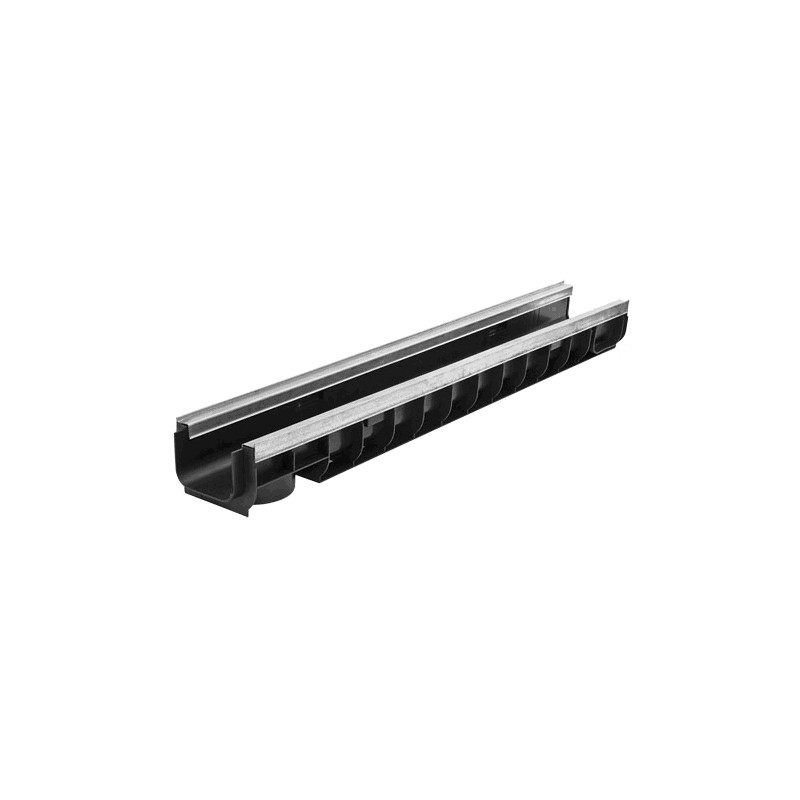

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный)

Распродажа! Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный) Увеличить

Лоток водоотводный ЛВ-10.14,5.10- пластиковый (усиленный)

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный)

  • Размеры (ДхШхВ), мм: 1000х148х100
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 2,4 кг.
  • Артикул: 8044
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

570 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

936,79 руб

-15%

1 102,10 руб

Характеристики

Название в проекты Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный)
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х100
Гидравлическое сечение Ширина DN100 (100 мм), высота 74 мм
Вес, кг 2,4
Артикул 8044
Проходное сечение 70,9 см²
Пропускная способность 3,58 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала).
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).
Примечание Водоотводный лоток усилен П-образными стальными оцинкованными насадками

Подробнее

Лоток Gidrolica Standart Plus DN100 H100

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный) - с шириной гидравлического сечения 100 мм (DN100) и габаритной высотой 100 мм (H100) применяется для частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, а также для оборудования линейного водоотвода общего назначения с повышенными динамическими нагрузками на канал. Усиленный тип водоотводного лотка, предназначенный для установки в местах со стандартными ограничениями по высоте заложения.

Водоотводные лотки пластиковые этой модификации являются усиленной версией артикула 804 в системе поверхностного водоотвода.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную. При каскадном построении или компоновки может использоваться как третья ступень каскада лотков DN100.

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-10.14,5.10 - пластиковый (усиленный)

Название с 2014 года:
Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный)

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

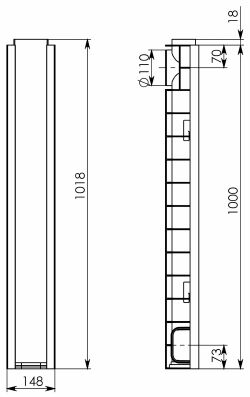

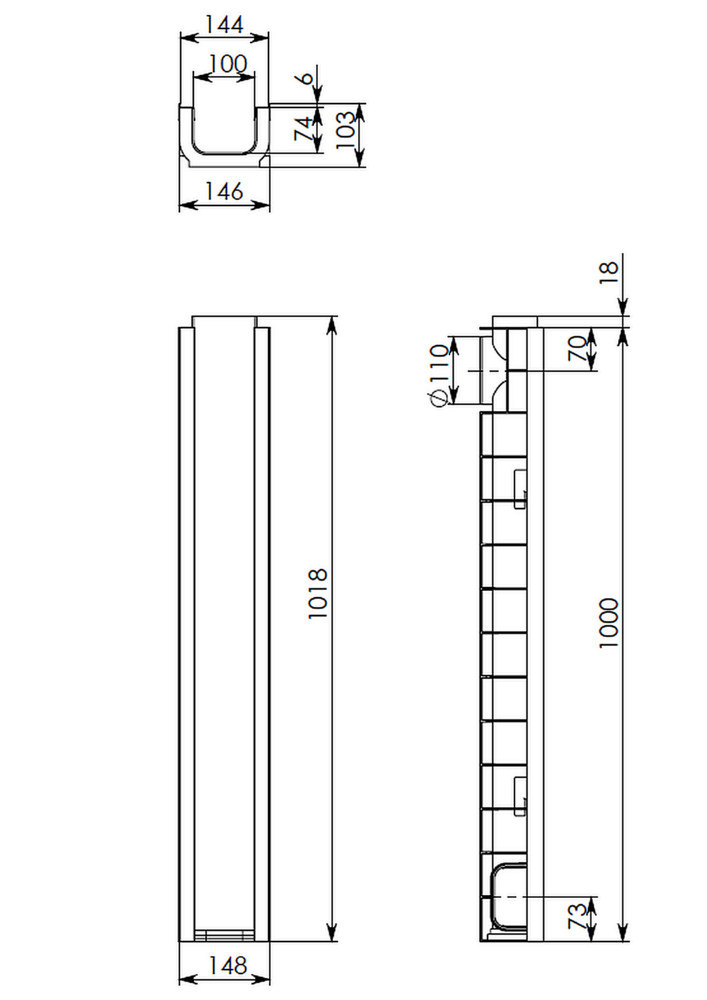

Чертежный вид лотка Gidrolica Standart Plus DN100 H100

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart Plus DN100 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart Plus DN100 H100 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

6 (шесть) типоразмеров Gidrolica Standart Plus DN100

DN100 H60
DN100 H80
DN100 H100
DN100 H120
DN100 H135
DN100 H185

Интересные гидравлические характеристики

Лоток водоотводный Gidrolica Standart Plus ЛВ-10.14,5.10 - пластиковый (усиленный) Проходное сечение, см² Пропускная способность, л/сек
70,9 3,58

Цена на водоотводный лоток пластиковый Gidrolica Standart Plus ЛВ-10.14,5.10 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить водоотводный лоток по выгодно-низкой цене.
Мы отправим систему на строительный объект в любую точку страны!
