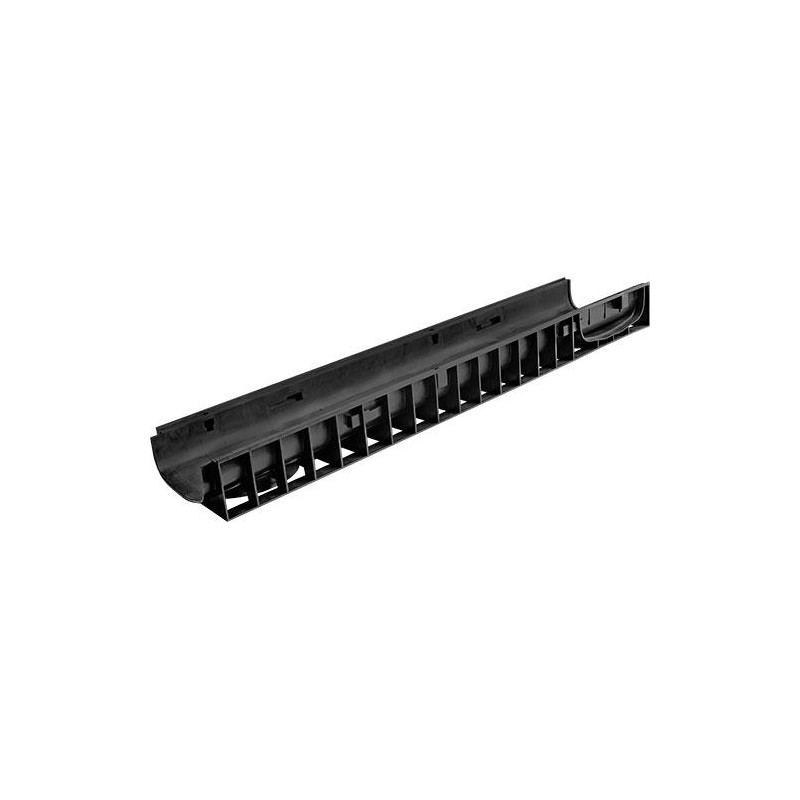

Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 – пластиковый

Цена снижена! Gidrolica Standart ЛВ-15.19,6.10 - пластиковый Увеличить

Лоток водоотводный ЛВ-15.19,6.10 – пластиковый

Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 - пластиковый

  • Размеры (ДхШхВ), мм: 1000х196х100
  • Сечение: DN150
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 1,59 кг.
  • Артикул: 815
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

2280 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

633,25 руб

-15%

745,00 руб

Характеристики

Название в проектыЛоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 - пластиковый
МатериалВысокопрочный пластик
Класс нагрузкиА-С (до 25 тонн)
Размеры (ДхШхВ), мм1000х196х100
Гидравлическое сечениеШирина DN150 (150 мм), высота 76 мм.
Вес, кг1,59
Артикул815
Проходное сечение103,0 см²
Пропускная способность6,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПрименяется для пешеходных и проезжих зон, частных территорий и домовладений.
ОсобенностиИспользуется когда недостаточно сечения лотков серии DN100.
ПримечаниеМожет быть усилен П-образными стальными накладками.

Подробнее

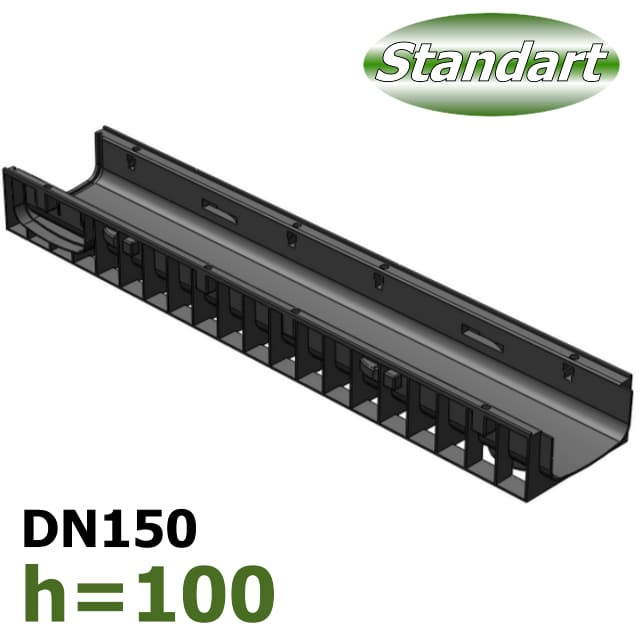

Лоток Gidrolica Standart DN150 H100

Промежуточная серия пластиковых каналов Gidrolica Standart представлена линейкой из двух типоразмеров лотков с шириной гидравлического сечения 150 мм (DN150). Первый из них имеет габаритную высоту 100 мм (H100). Используется когда недостаточно сечения лотков серии DN100. Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора. При каскадном построении линейного водоотвода, лоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 - пластиковый может использоваться как первая ступень каскада.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Пластиковые дренажные лотки этой серии могут быть усилены до кл. C250 (25 тонн) П-образными стальными накладками (см. артикул 8154)

Название в линейке типоразмеров

Название в проектах до 2014 года:
Лоток водоотводный ЛВ-15.19,6.10 - пластиковый

Название с 2014 года:
Лоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 - пластиковый

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

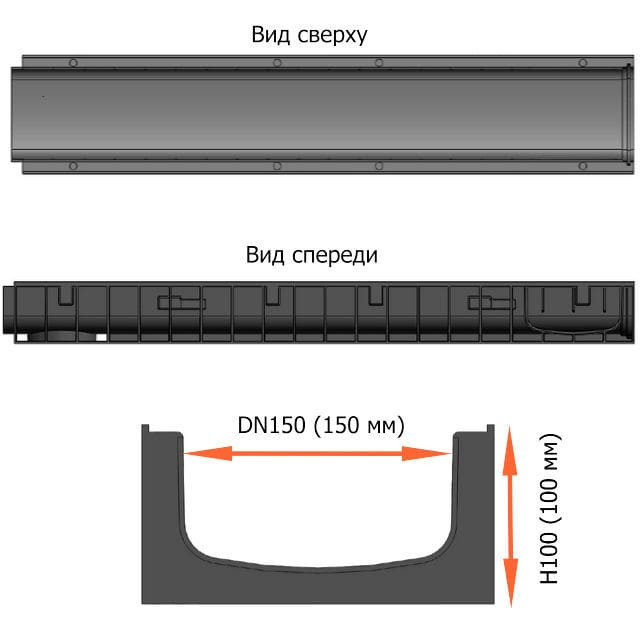

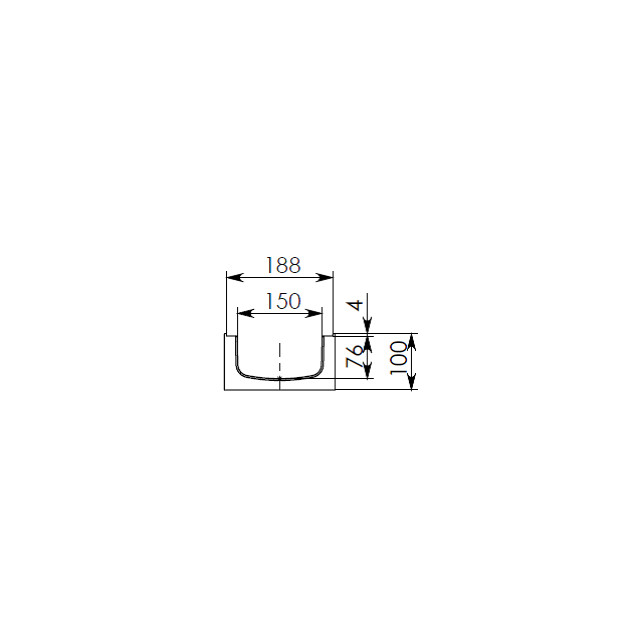

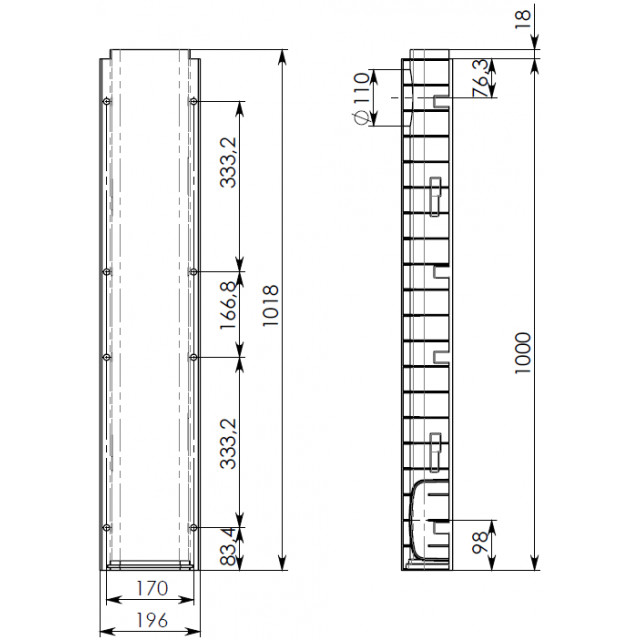

Чертежный вид лотка Gidrolica Standart DN150 H100

ЧертежЧертеж 2

Схемы построения

Точки входа для углового соединения лотков Gidrolica Standart DN150 H100 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Gidrolica Standart DN150 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Gidrolica Standart DN150 H100 и трубы Ø110 мм:

Схема построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

2 (два) типоразмера Gidrolica Standart DN150

DN150 H100
DN150 H185

Интересные гидравлические характеристики

лоток водоотводный Gidrolica Standart ЛВ-15.19,6.10 - пластиковыйПроходное сечение, см²Пропускная способность, л/сек
103,06,01

Цена на пластиковый лоток Gidrolica Standart ЛВ-15.19,6.10 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить дренажный лоток по выгодно-низкой цене. Мы отправим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Gidrolica Standart

Монтаж пластиковых лотков

Загрузки

Gidrolica Standart арт. 815

Чертёж водоотводного пластикового лотка арт. 815

Загрузки (89.22k)
