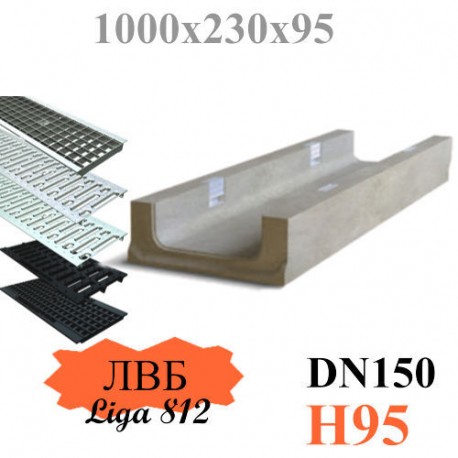

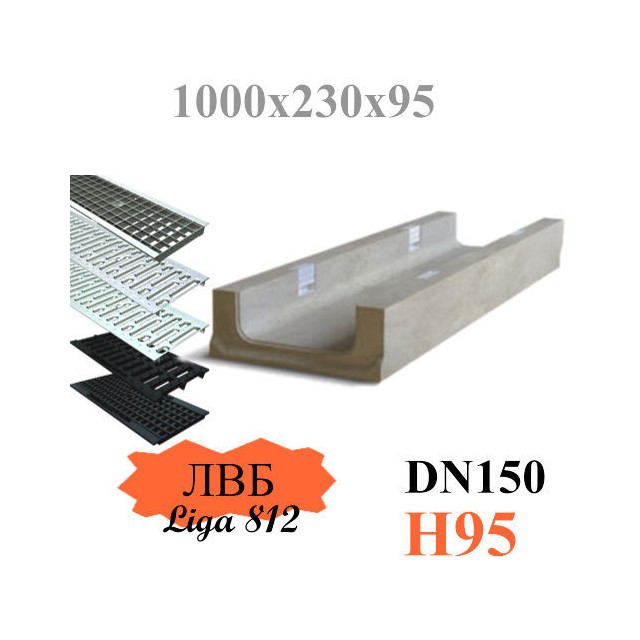

ЛВБ Plus 150 №0/2 тип 2, высота 95 - лоток водоотводный бетонный


ЛВБ Plus 150 №0/2 тип 2, высота 95

2115400

Лоток водоотводный бетонный ЛВБ Plus 150 №0/2 тип 2, высота 95 (сборный)

  • Размеры (ДхШхВ), мм: 1000х230х95
  • Сечение: DN150
  • Класс нагрузки: A15-C250 (до 25 тонн)
  • Вес лотка: 29,0 кг.
  • Артикул: 2115400
  • Дополнительно комплектуется дренажными решетками!

Цена указана за штуку.

Подробнее

630 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 317,50 руб

-15%

1 550,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный (ЛВБ) PLUS 150 №0/2 тип 2
Материал водонепроницаемый W10 и морозостойкий F300 бетон
Класс нагрузки C250 (до 25 т/м. кв.)
Размеры (ДхШхВ), мм 1000х230х95
Гидравлическое сечение Ширина DN150 (150 мм), высота 55 мм.
Вес, кг 29,0
Артикул 2115400
Пропускная способность 2,83 л/сек (при уклоне 0,5% или 5 мм на 1 метр длины канала)
Области применения Пешеходные зоны, индивидуальная застройка, АЗС, стоянки автомобилей, обочины дорог
Особенности Дополнительно может быть укомплектован дренажными решетками
Примечание Наличие посадочных мест для фиксации решетки к корпусу лотка
Кол-во на паллете 35 шт.

Подробнее

Бетонные лотки для отвода воды отличаются по типу конфигурации проходного сечения, толщине бетонной обоймы и способу замковой сцепки при монтаже дренажной линии желобов. Назначение представленного лотка - это сбор и отвод дождевой и талой воды с поверхности дорожного покрытия на территориях с небольшой площадью водосбора или ограниченной глубиной заложения ливневки. Изделие пригодно для использования на автопарковках, многоуровневых паркингах.

Лотки сборные бетонные ЛВБ Plus 150 №0/2 тип 2

Бетонные лотки серии ЛВБ Plus 150 №0/2 тип 2 - это мелкосидящие бетонные желоба шириной гидравлического сечения DN150 (150 мм) П-э образной формы, с толщиной боковых стенок и основания 40 мм. Необычная форма сечения обеспечивает оптимальное сочетание небольшой высоты и максимально возможную площадь проходного сечения лотка. Всего в серии DN150 насчитывается 5-ть основных типоразмеров с высотами: 95, 115, 150, 200, 250 мм и пять промежуточных, вспомогательных высот: 175, 225, 275, 300, 325 мм.

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Для построения линейного водоотвода методом каскада, важно учитывать именно форму сечения, так как при состыковке лотков ЛВБ Plus могут проявиться некорректные уровни. Поэтому каждый канал отмечен советующим типом, например: «Тип 1» или «Тип 2». Для стандартных линий водоотвода такую специфику можно не учитывать.

Для того чтобы вывести воду в канализацию, можно проделать в дне корпуса лотка отверстие под нужный диаметр трубы, штатно такая опция не предлагается, или через родной пескоуловитель, установленный в точке сброса, произвести подключение трубы через горизонтальные патрубки. Нужно отметить, что месторасположение таких патрубков (муфты и резиновые манжеты) оговаривается с заказчиком на стадии формирования проекта или заказа, что является скорее плюсом, потому что иногда приходится размещать узлы в нестандартных условиях. Пропускная способность канала отмечена показателем 2,83 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Чертежный вид

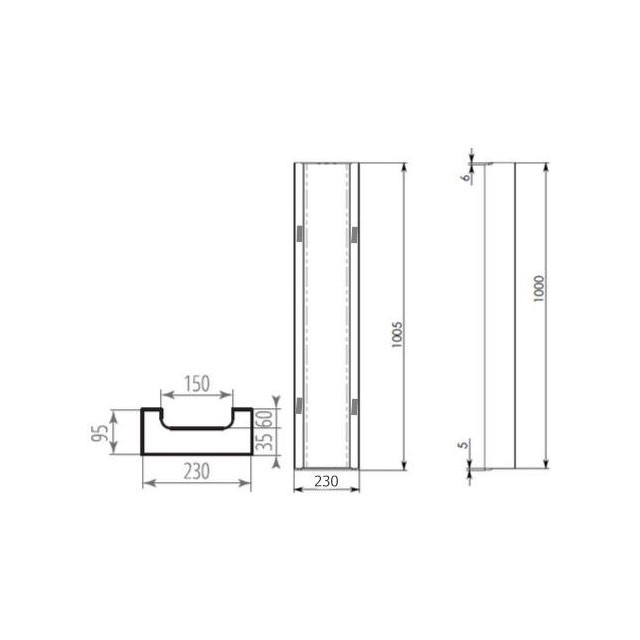

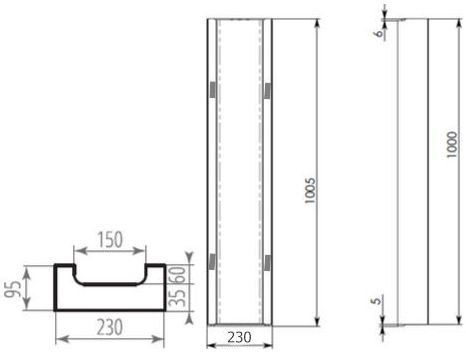

Чертеж: ЛВБ Plus 150 №0/2 тип 2

Бетонные лотки для отвода воды марки ЛВБ Plus могут быть укомплектованы стальными или чугунными дренажными решетками. Выбирая решетки, Вы, конечно, основываетесь на личных предпочтениях, но обязательно с расчётом на предполагаемые динамические нагрузки. Для надежной фиксации решетки к лотку используйте специальные крепежные пластиковые или стальные детали. Фиксаторы состоят из двух частей - ответная планка с гайкой или резьбой и, собственно, сам винт. Пластиковых фиксаторов вполне хватает, но при установке чугунных решеток, мы рекомендуем использовать стальные крепежи. Рассмотрим варианты комплектации поближе…

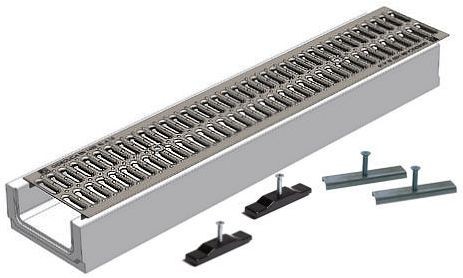

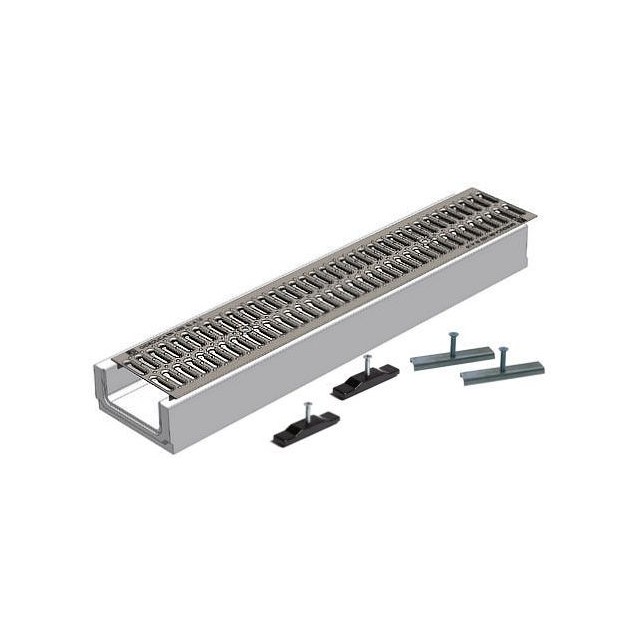

ЛВБ Plus 150 №0/2 тип 2, сборочные единицы

ЛВБ Plus 150 №0/2 тип 2 с решеткой Посадка решетки в лотке ЛВБ Plus 150 №0/2 тип 2

На что обязательно нужно обратить внимание - это на посадку решетки в лотке по уровню дорожного покрытия. Если Вы посмотрите на схему, то станет понятно, как по ширине, габаритные размеры решетки и желоба отличаются на 33 мм, то есть края решетки отступают от контуров лотка на 16,5 мм с каждой стороны. Это значит, что дорожное полотно не выведется в единую плоскость с поверхностью водоотвода, с решеткой и образуется зазор. Поэтому, для обустройства дренажной системы на участках с интенсивным движением автотранспорта, лотки сборные бетонные ЛВБ Plus лучше не рассматривать.

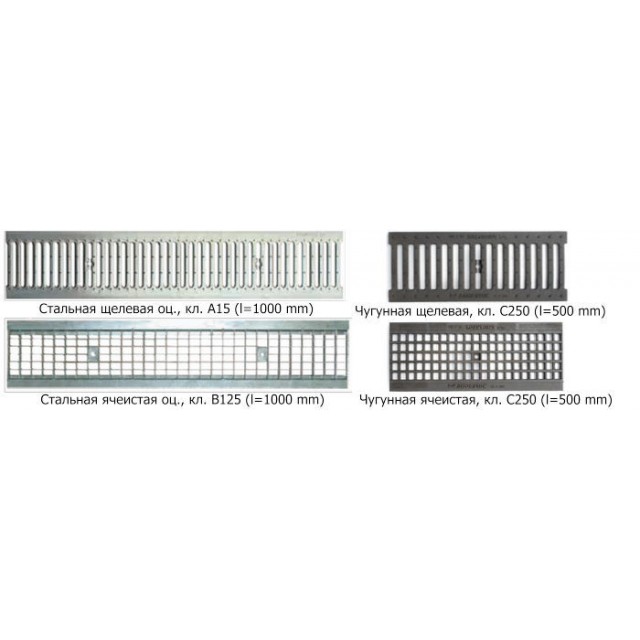

Решетки для лотка ЛВБ Plus 150 №0/2 тип 2

Характеристики и цены сборочной единицы ЛВБ Plus 150 №0/2 тип 2
Типоразмер / Наименование Длина,
мм
Ширина,
мм
Высота,
мм
Решетка (шт) Крепежи (шт) Вес комплекта,
кг
Класс нагрузки Цена за компл.
Лоток ЛВБ Plus 150 №0/2 тип 2 1000 230 95 Стальная щелевая оцинкованная (1 шт) Полиамид
с винтом (2 шт)
32,0 A15 2 300 руб.
Стальная ячеистая оцинкованная (1 шт) 33,9 B125 3 235 руб.
Чугунная щелевая ВЧ50 (2 шт) 38,8 C250 3 570 руб.
Чугунная ячеистая ВЧ50 (2 шт) 38,8 C250 3 570 руб.

Купить бетонные лотки ЛВБ Plus 150 №0/2 тип 2 можно для отвода воды возле бордюра и обочины дороги или отмостки вокруг дома. Цена указана рекомендованная розничная с учетом НДС и региональной привязки. Мы поставляем системы бетонных водоотводов во все районы страны для частного, гражданского и промышленного строительства.
