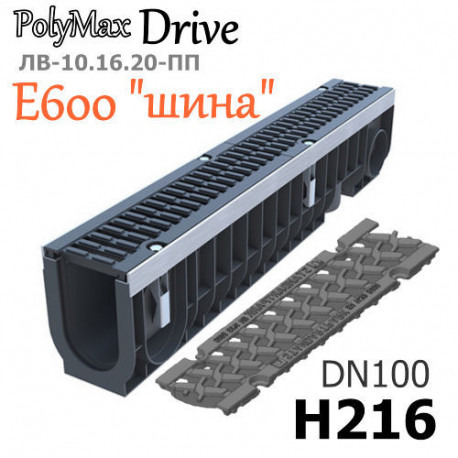

Лоток PolyMax Drive ЛВ-10.16.20 с решеткой чугунной, кл. E (комплект)


Лоток PolyMax Drive DN100 H216 с решеткой "шина", кл. E

Лоток водоотводный PolyMax Drive ЛВ-10.16.20-ПП пластиковый с решеткой щелевой чугунной тип "шина" ВЧ, кл. Е (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х216
  • Сечение: DN100
  • Класс нагрузки: А15-Е600 (до 60 тонн)
  • Вес в сборе: 15,6 кг.
  • Артикул: 0804055-М
  • Применение: Стоянки автомобилей, АЗС, автомойки, автопредприятия, промышленные зоны, причалы, склады.

Цена указана за комплект поставки.

Подробнее

960 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 773,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ "шина" ВЧ кл. E (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х160х216
Гидравлическое сечение Ширина DN100 (100 мм)
Вес, кг 15,6
Артикул 0804055-М
Проходное сечение 149,5 см²
Пропускная способность 9,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Стоянки автомобилей, АЗС, автомойки, автопредприятия, промышленные зоны, причалы, склады.
Особенности Поставляется с щелевой чугунной решеткой тип "шина" класса E600
Примечание Вертикальный водослив - штатный встроенный патрубок Ø110 мм.
Кол-во на паллете 50 шт.

Подробнее

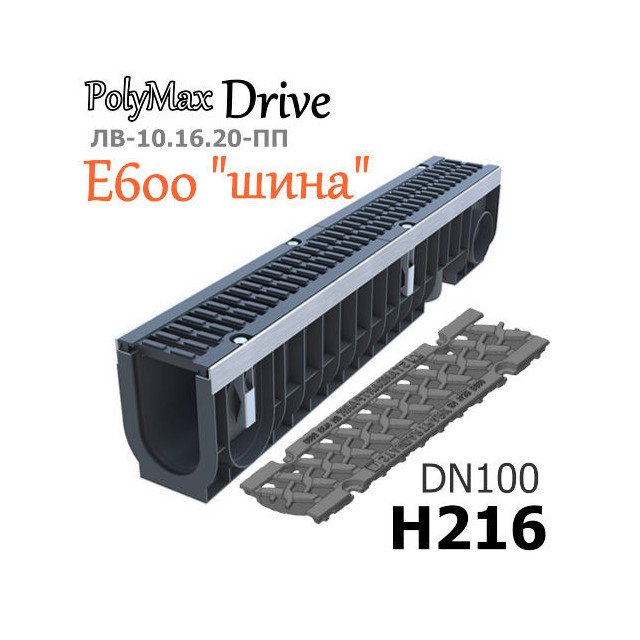

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ "шина" ВЧ кл. E (к-т)

Завершает серию самый глубокий пластиковый усиленный лоток семейства PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса E600. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 149,5 см², пропускная способность: 9,1 литра в секунду при уклоне 0,5%. Уверенные гидравлические характеристики канала хорошо раскрываются на площадях с большой площадью водосбора. Лоток устанавливается в местах, где нет ограничения по глубине заложения системы, применяется, когда есть сомнение в пропускной способности 170-ого желоба.

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ "шина" ВЧ кл. E чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, а так же АЗС в основном на передовой, проезжей части, так как класс нагрузки системы позволяет выдерживать интенсивные механические и динамические воздействия на линию водоотвода.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:
Варианты лотков PolyMax Drive DN100

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.20-ПП-РВ-ВЧ-Ш5.

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-10.16.20-ПП с чугунной щелевой решеткой класса Е600 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру тип "шина". Максимально возможные нагрузки на решетку - класс E!
  • 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

Вид чугунной решетки класса E600 для пластиковых лотков PolyMax Drive:
Чугунная решетка к лоткам PolyMax Drive DN100 Е600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. кв.

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

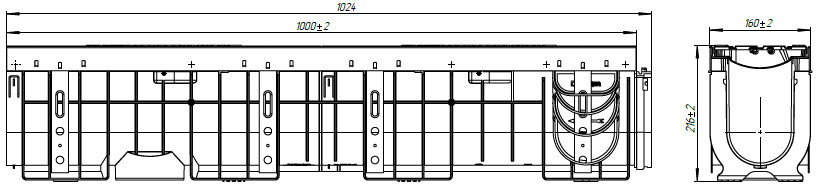

Чертежный вид лотка PolyMax Drive DN100 H216, кл. E

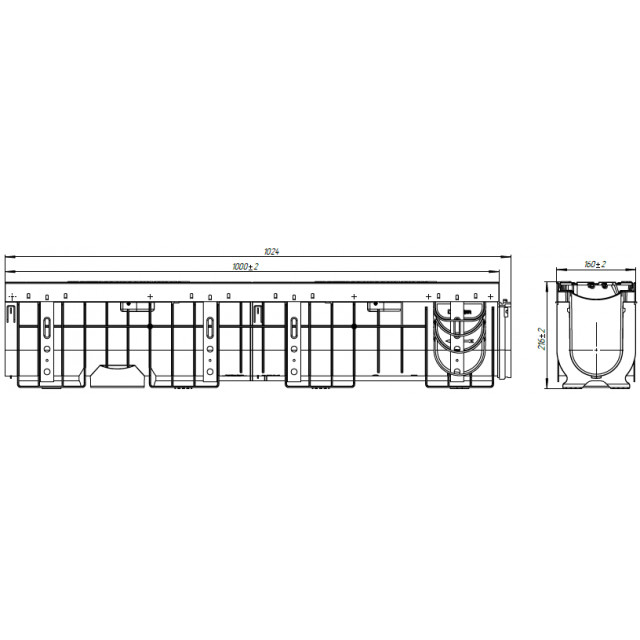

Лоток PolyMax Drive DN100,кл. E, вид сверхуЧертеж лотка PolyMax Drive DN100 H216 с чугунной решеткой, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H216 и трубы Ø110 мм:

Схема построения PolyMax Drive DN100 H216

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
