PolyMax Drive ПУC-10.16.60-ПП c РВ шина, кл. E

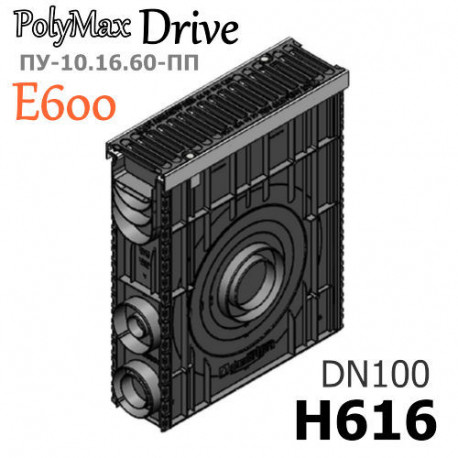

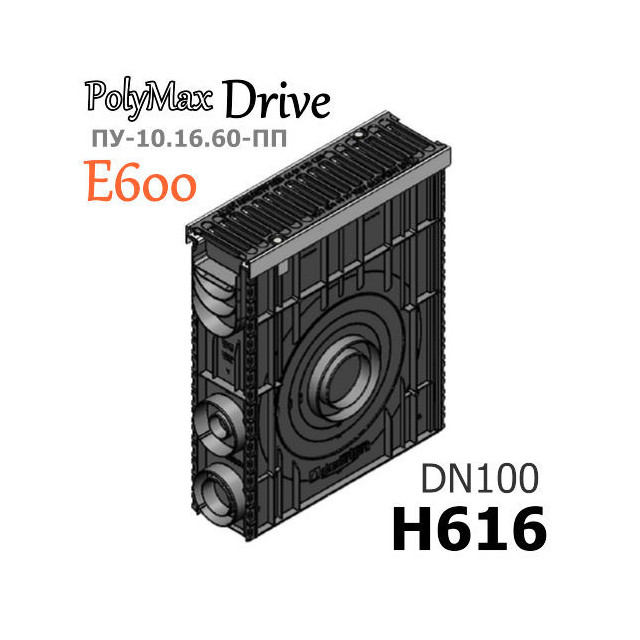

Пескоуловитель сборный PolyMax Drive ПУC-10.16.60-ПП с РВ шина ВЧ кл.E (к-т)

Пескоуловитель для тяжелых нагрузок, сборный с корзиной серии PolyMax Drive пластиковый для лотков сечением DN100 (100 мм), укомплектованный чугунной решеткой тип «шина» класса нагрузки – E600. Устанавливается в местах, где требуется увеличенная глубина заложения линии водоотвда. Пескоуловитель сборный PolyMax Drive ПУC-10.16.60-ПП с РВ шина ВЧ кл. E размещается в точке сброса и предотвращает попадание посторонних предметов в колодец или канализацию - защита ливневой канализации от засорения. Торцы вход и выход изначально заглушены, поэтому для корректного подключения лотков потребуется переходник с лотка на песколовку по размеру самого лотка.

Вид чугунной решетки для сиcтемы класса Е600:

Пескоуловитель может использоваться в качестве развязки при построении поверхностного водоотвода (соединитель отводящих труб и каналов). В конструкции предусмотрены специальные горизонтальные патрубки для соединения с трубой 110, 160 и 200-ого диаметра.

Комплект поставки

• Пластиковый пескоуловитель длиной 0,5 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
• 1-а решетка длиной 0,5 метра из высокопрочного чугуна, имеющую щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
• 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в песколовке.

Области применения

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. квадратный

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

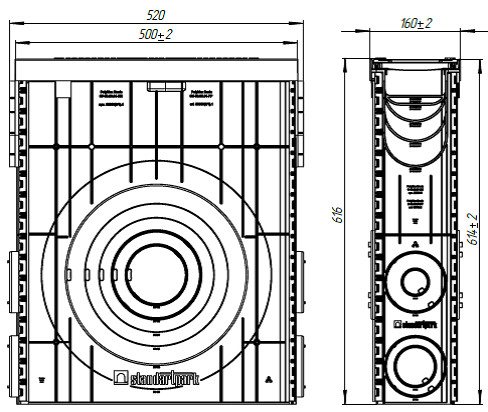

Чертежный вид пескоуловителя

Схемы построения

Сброс воды через пескоуловитель. Подключается 110, 160, 200-ая трубы:

Двухстороннее соединение с песколовкой:
