Лоток PolyMax Drive ЛВ-20.26.30 с решеткой чугунной "шина", кл. E


Лоток PolyMax Drive DN200 H316 с решеткой "шина", кл. E

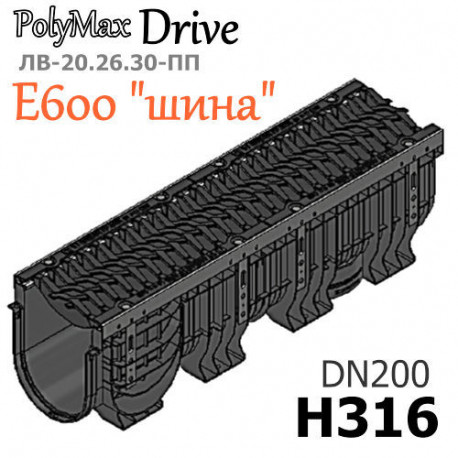

Лоток водоотводный PolyMax Drive ЛВ-20.26.30-ПП пластиковый с решеткой чугунной тип "шина" ВЧ, кл. Е (комплект)

  • Размеры (ДхШхВ), мм: 1000х260х316
  • Сечение: DN200
  • Класс нагрузки: А15-Е600 (до 60 тонн)
  • Вес в сборе: 26,2 кг.
  • Артикул: 08560355
  • Применение: Стоянки автомобилей, АЗС, автомойки, автопредприятия, промышленные зоны, причалы, склады.

Цена указана за комплект поставки.

Подробнее

930 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

13 262,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-20.26.30-ПП с РВ "шина" ВЧ кл. E (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х260х316
Гидравлическое сечение Ширина DN200 (200 мм), высота 285 мм.
Вес, кг 26,2
Артикул 08560355
Проходное сечение 485,1 см²
Пропускная способность 45,3 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Стоянки автомобилей, АЗС, автомойки, автопредприятия, промышленные зоны, причалы, склады.
Особенности Поставляется с щелевой чугунной решеткой тип "шина" класса E600
Примечание Вертикальный водослив - штатный встроенный патрубок Ø110,160 мм.
Кол-во на паллете 24 шт.

Подробнее

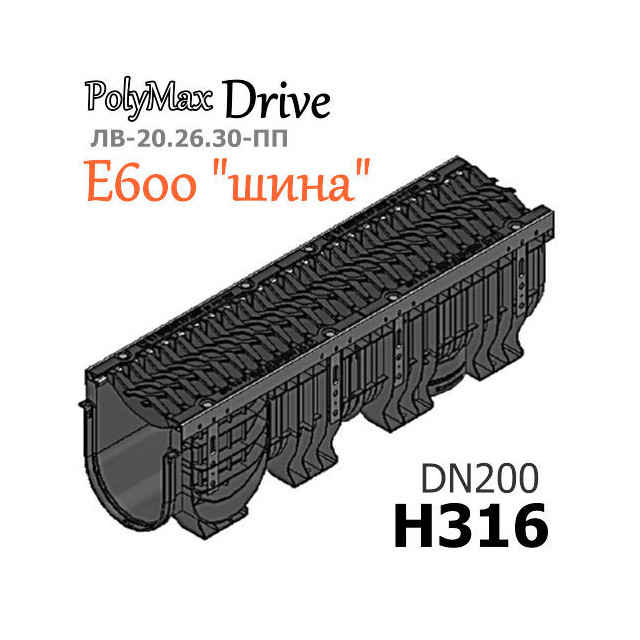

Лоток PolyMax Drive ЛВ-20.26.30-ПП с РВ "шина" ВЧ кл. E (к-т)

Заканчивает серию лоток с самыми большими размерами 1000260х316 мм и классом нагрузки Е600 - PolyMax Drive сечением DN200 (200 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками тип "шина". Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 485,1 см², пропускная способность: 45,3 литра в секунду при уклоне 0,5%. Высота лотка 316 позволяет устанавливать его в местах с большой площадью водосбора, где нет ограничений по глубине заложения.

Лоток PolyMax Drive ЛВ-20.26.30-ПП с РВ "шина" ВЧ кл. E чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, АЗС или промзонах, в основном на передовой, проезжей части парковки, так как класс нагрузки системы позволяет выдерживать интенсивные механические воздействия на линию водоотвода.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN200:
Варианты лотков PolyMax Drive DN200

В конструкции предусмотрен изначально заглушенный вертикальный патрубок для соединения с канализационными трубами диаметром 110 и 160 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в с высотой 616 мм. Подключение к песколовкам осуществляется так же через штатные трафареты.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-20.26.30-ПП-ВЧ-Щ5.

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-20.26.30-ПП с чугунной щелевой решеткой класса Е600 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру тип "шина". Максимально возможные нагрузки на решетку - класс E!
  • 8 крепежных комплектов М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 4-е комплекта на одну решетку

Вид чугунной решетки класса E600 для пластиковых лотков PolyMax Drive:
Чугунная решетка к лоткам PolyMax Drive DN200 Е600

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. кв.

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

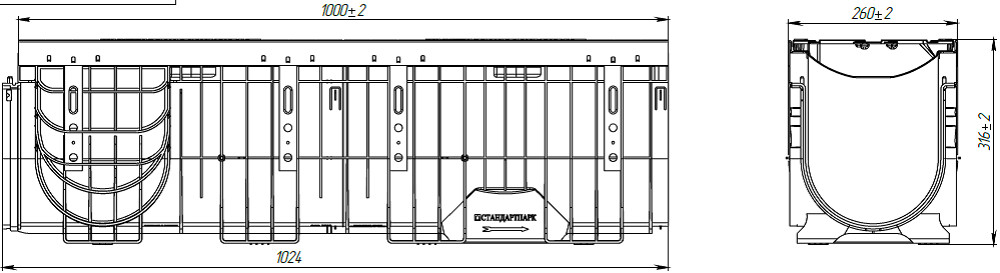

Чертежный вид лотка PolyMax Drive DN200 H316, кл. E

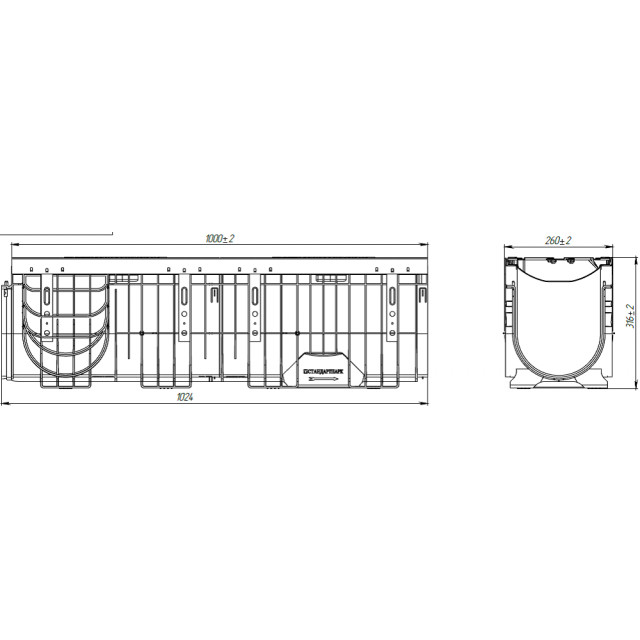

Лоток PolyMax Drive DN200,кл. E, вид сверхуЧертеж лотка PolyMax Drive DN200 H316 с чугунной решеткой, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN200 H316 и трубы Ø110 или 160 мм:

Схема построения PolyMax Drive DN200 H316

Сброс воды через пескоуловитель. Подключается 110,160 или 200-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
