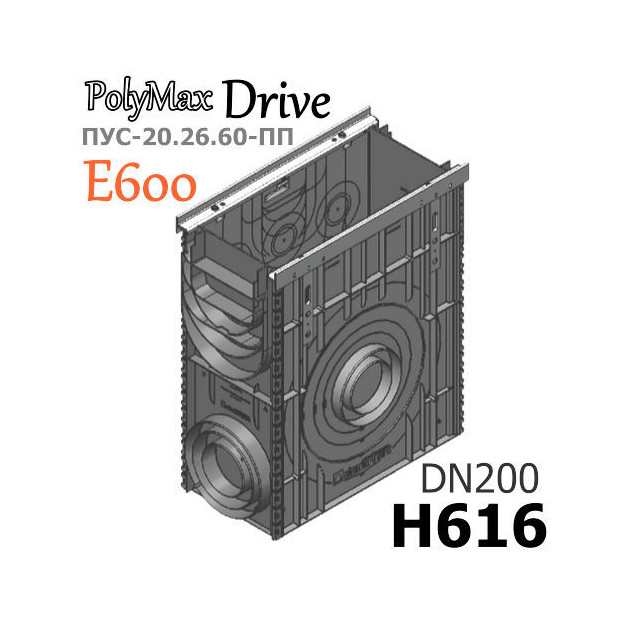

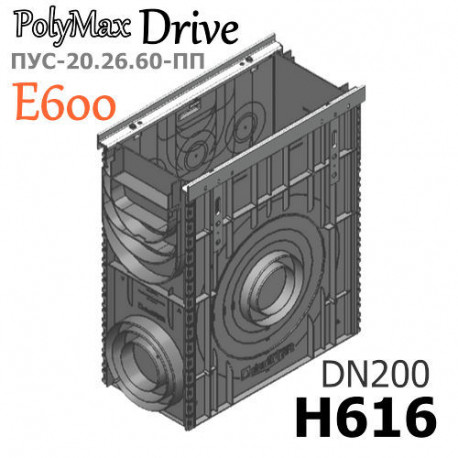

PolyMax Drive ПУС-20.26.60-ПП пескоуловитель решеткой шина кл.E


PolyMax Drive ПУC-20.26.60-ПП c РВ шина, кл. E

Пескоуловитель сборный PolyMax Drive ПУC-20.26.60-ПП с решеткой тип "шина" чугунной ВЧ, кл. E (комплект)

  • Размеры (ДхШхВ), мм: 500х260х616
  • Сечение: DN200
  • Артикул: 0858007355
  • Поставляется в комплекте с чугунной решеткой!
  • Класс нагрузки: E600 (до 60 тонн)
  • Вес в сборе: 15,3 кг.

Цена указана за комплект поставки.

Подробнее

237 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 810,00 руб

Характеристики

Название в проекты Пескоуловитель сборный PolyMax Drive ПУC-20.26.60-ПП с РВ шина ВЧ кл.E (к-т)
Материал Высокопрочный пластик, высокопрочный чугун ВЧ50
Класс нагрузки А15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм 500х260х616
Гидравлическое сечение DN200
Вес, кг 15,3
Артикул 0858007355
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности В комплекте: 1 пескоуловитель пластиковый, 1 решетка из чугуна ВЧ 50, усиленные планки, 4-е винта.
Примечание Имеет патрубки для соединения с трубой диаметром 110,160 и 200 мм.
Кол-во на паллете 10 шт.

Подробнее

Пескоуловитель сборный PolyMax Drive ПУC-20.26.60-ПП с РВ шина ВЧ кл.E (к-т)

Пескоуловитель для тяжелых нагрузок, сборный с корзиной серии PolyMax Drive пластиковый для лотков сечением DN200(200 мм), укомплектованный чугунной решеткой тип «шина» класса нагрузки – E600. Устанавливается в местах, где требуется увеличенная глубина заложения линии водоотвда. Пескоуловитель сборный PolyMax Drive ПУC-20.26.60-ПП с РВ шина ВЧ кл. E размещается в точке сброса и предотвращает попадание посторонних предметов в колодец или канализацию - защита ливневой канализации от засорения. Торцы вход и выход изначально заглушены, вырезаются по необходимости под нужный размер лотка по трафарету.

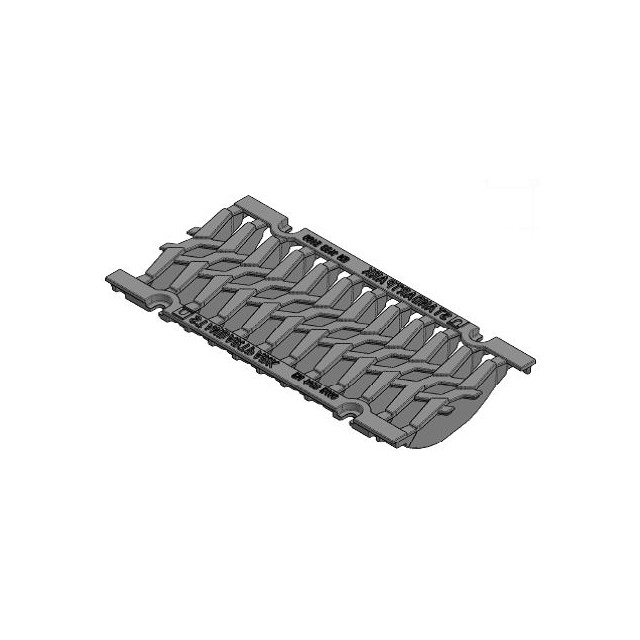

Вид чугунной решетки для сиcтемы класса Е600:

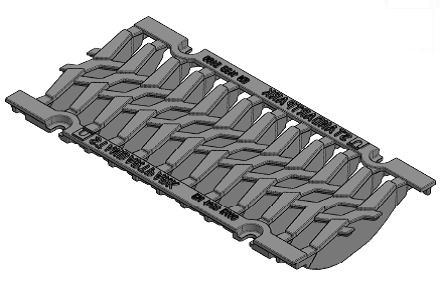

Вид чугунной решетки шина DN200

Пескоуловитель может использоваться в качестве развязки при построении поверхностного водоотвода (соединитель отводящих труб и каналов). В конструкции предусмотрены специальные горизонтальные патрубки для соединения с трубой 110, 160 и 200-ого диаметра.

Вы можете купить пластиковый пескоуловитель PolyMax Drive ПУC-20.26.60-ПП с чугунной щелевой решеткой тип "шина" класса E600 для организации надежного поверхностного водоотвода как в промышленном, так и гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Комплект поставки

  • Пластиковый пескоуловитель длиной 0,5 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • 1-а решетка длиной 0,5 метра из высокопрочного чугуна, имеющую щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в песколовке.

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид пескоуловителя

Пескоуловитель сборный усиленный PolyMax Drive DN200,кл. E

Схемы построения

Сброс воды через пескоуловитель. Подключается 110, 160, 200-ая трубы:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Двойное соединение лотков с PolyMax Drive ПУC-20.26.60-ПП
