PolyMax Drive ЛВ-10.16.08-ПП, кл. D - лоток с чугунной решеткой

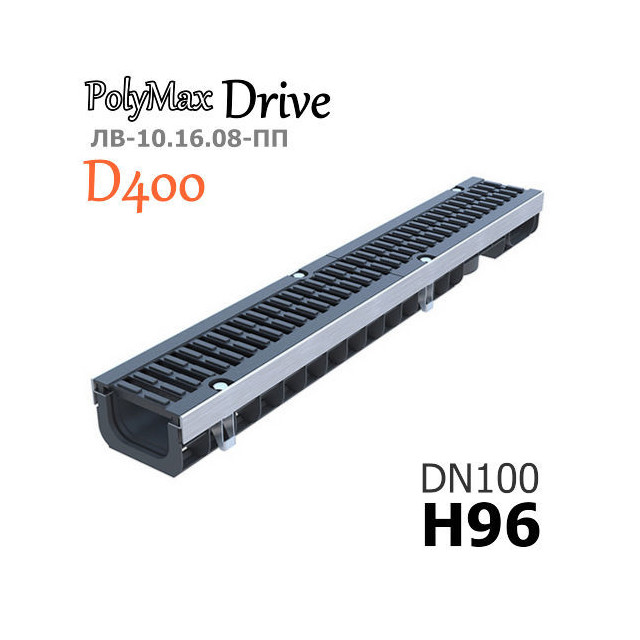

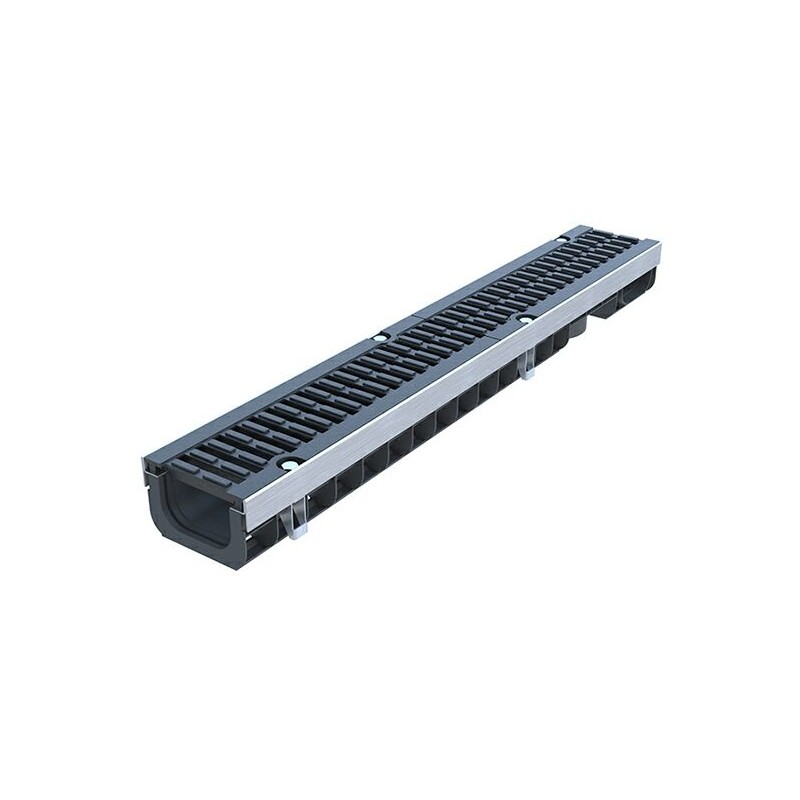

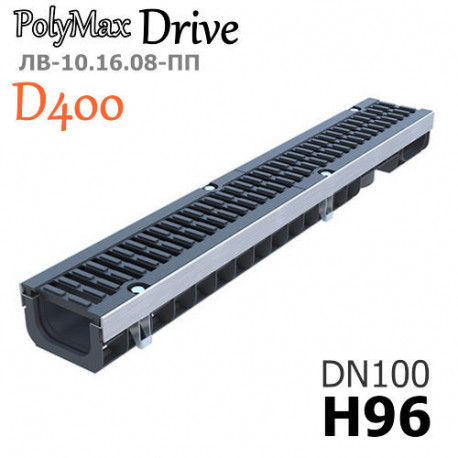

Лоток PolyMax Drive DN100 H96, кл. D с чугунной решеткой

Лоток водоотводный PolyMax Drive ЛВ-10.16.08-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х96
  • Сечение: DN100
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 11,9 кг.
  • Артикул: 0801034-М
  • Применение: Паркинги, АЗС, автомойки, дороги с интенсивным движением, склады, промзоны.

Цена указана за комплект поставки.

Подробнее

280 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 759,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-10.16.08-ПП с РВ щель ВЧ кл. D (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки D400 (до 40 тонн)
Размеры (ДхШхВ), мм 1000х160х96
Гидравлическое сечение Ширина DN100 (100 мм), высота 53,0 мм.
Вес, кг 11,93
Артикул 0801034-М
Проходное сечение 51,1 см²
Пропускная способность 2,4 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, автомойки, дороги с интенсивным движением, склады, промзоны.
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта.
Примечание Вертикальный водослив через патрубок арт. 68655 для трубы Ø110 мм.
Кол-во на паллете 90 шт.

Подробнее

Лоток PolyMax Drive ЛВ-10.16.08-ПП В с РВ щель ВЧ кл. D (к-т)

Второй по величине низкий по габаритам пластиковый усиленный лоток серии PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса D400. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 51,1 см², пропускная способность: 2,4 литров в секунду при уклоне 0,5%. Небольшая габаритная высота канала позволяет устанавливать его в местах, где есть ограничения по глубине заложения ливневки, и не хватает пропускной способности 60-ого желоба.

Лоток PolyMax Drive ЛВ-10.16.08-ПП с РВ щель ВЧ кл.D чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном на проезжей части парковки, так как класс нагрузки системы позволяет выдерживать интенсивные механические и динамические воздействия на линию водоотвода.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:
Варианты лотков PolyMax Drive DN100

В желобе имеется штатный патрубок для вертикального водослива. Но конструктивно он короткий, поэтому лучше использовать специальный патрубок-переходник для подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.08-ПП-РВ-ВЧ-Щ4.

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-10.16.08-ПП с чугунной щелевой решеткой класса D400 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

Вид чугунной решетки класса D400 для пластиковых лотков PolyMax Drive:
Чугунная решетка к лоткам PolyMax Drive DN100

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертеж лотка PolyMax Drive DN100 H96, кл. D

Лоток PolyMax Drive DN100, кл. D, вид сверхуЧертеж лотка PolyMax Drive ЛВ-10.16.08-ПП с чугунной решеткой, кл. D

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H96 и трубы Ø110 мм:

Схема построения PolyMax Drive DN100 H96

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
