BGF DN100, h 100 – бетонный мелкосидящий лоток
> Водоотвод>Бетонные лотки>BGF и BGF-Z>Лоток BGF DN100 H100

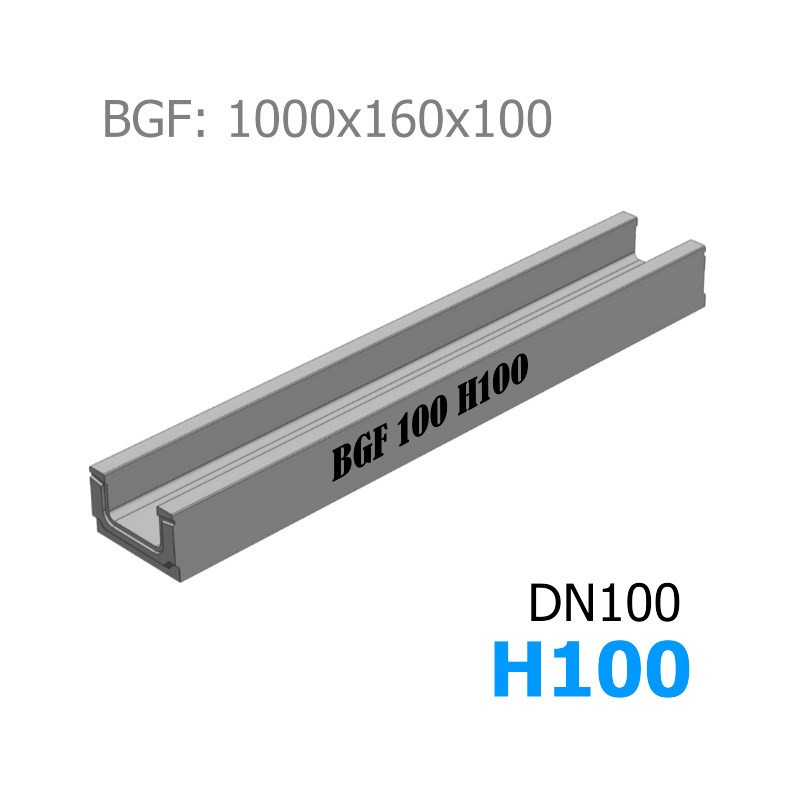

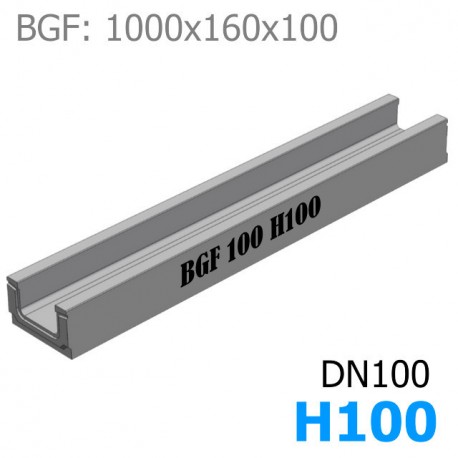

BGF Мелкосидящий лоток DN100, h 100, без уклона Увеличить

Лоток BGF DN100 H100

Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).10(6,5)- BGF

  • Размеры (ДхШхВ), мм: 1000х160х100
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 22 кг.
  • Артикул: 11001
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

1662 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 630,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).10(6,5)- BGF
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х100

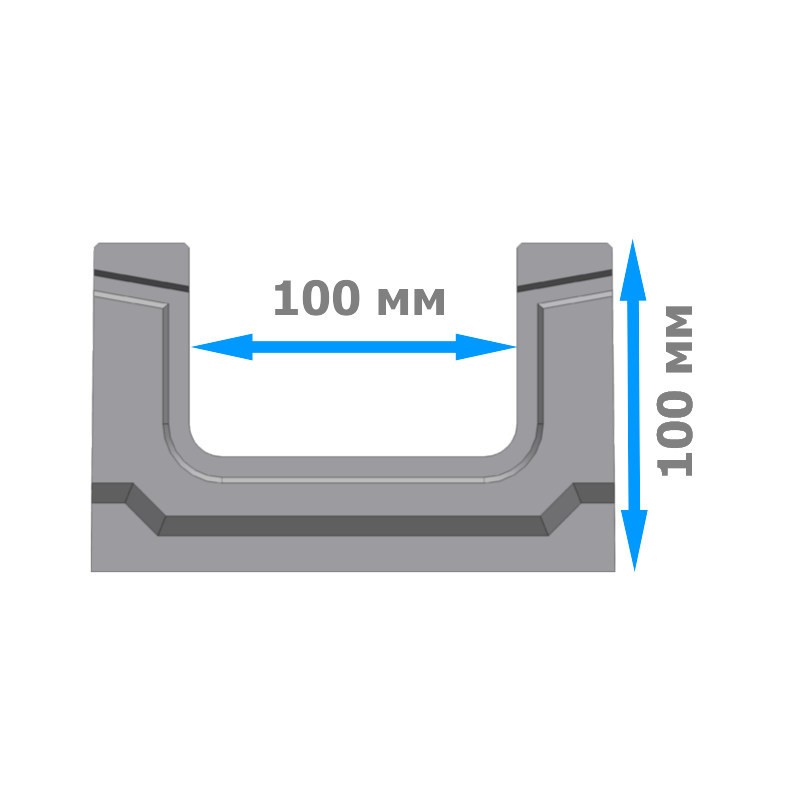

Гидравлическое сечение Ширина DN100 (100 мм), высота 65 мм.
Вес, кг 22,0
Артикул 11001
Проходное сечение 65 см²
Пропускная способность 3,16 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание Дополнительно можно выбрать водоприемную: пластиковую, стальную или чугунную
Кол-во на паллете 49 шт.

Подробнее

Бетонный лоток BGF DN100, h 100, ширина 160

Дренажный канал BGF DN100 H100 без уклона завершает серию мелкосидящих лотков общего назначения класса C250. Гидравлические характеристики, такие как: ширина сечения 100 мм и полезная высота 65 мм, способствуют хорошим пропускным возможностям лотка – 3,16 литров в секунду при выверенном уклоне 0,5% или 5 мм на один погонный метр линии водоотвода.

Следуя возможным механически нагрузкам на дренажный лоток и месторасположения ливневки необходимо выбрать водоприемную решетку: пластиковую, стальную или чугунную. Мелкосидящий лоток без уклона может быть оснащен вертикальным водосливом под патрубок диаметром 110 мм (арт. 11002).

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).10(6,5)- BGF

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

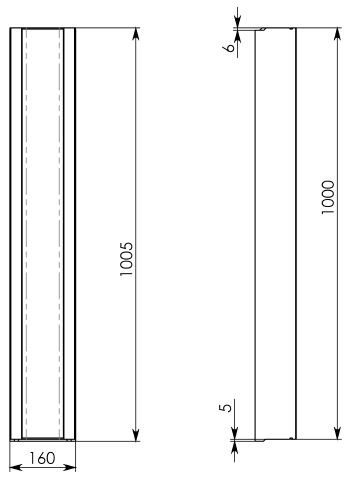

Схема лотка BGF DN100, h 100, без уклона

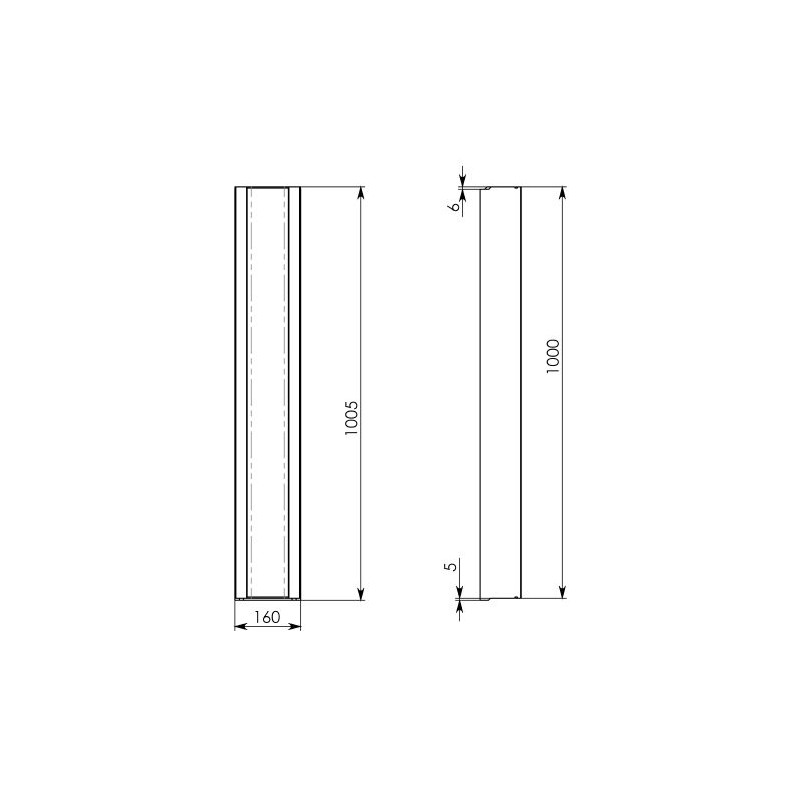

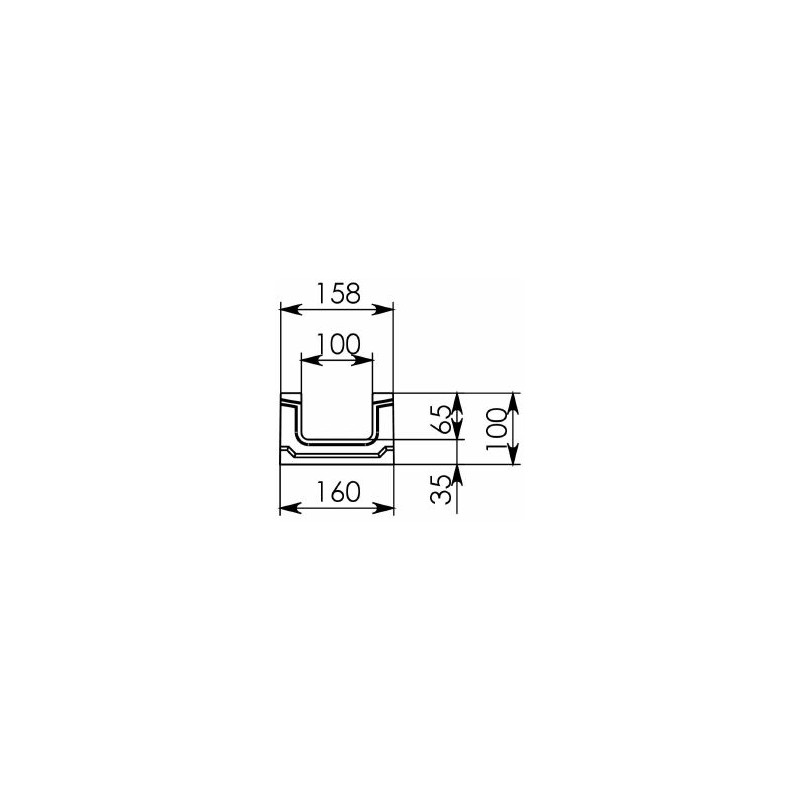

Схема 1: Бетонный лоток BGF DN100, h 100, без уклонаСхема 2: BGF Мелкосидящий лоток DN100, h 100, без уклона

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF DN100 H100 и трубы Ø110 мм:

Схема построения BGF DN100, h 100

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF DN100, h 100 с пескоуловителем

Цена на BGF Мелкосидящий лоток DN100, h 100, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток дренажный в комплекте с водоприемными решетками, а также заказать доставку этой системы на строительные объекты во всех регионах страны!
