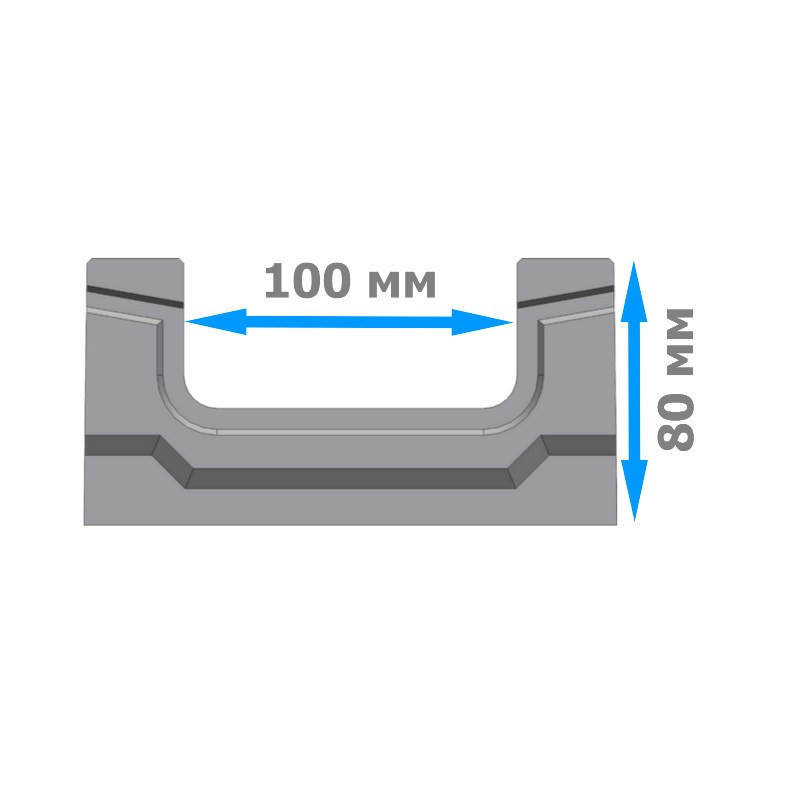

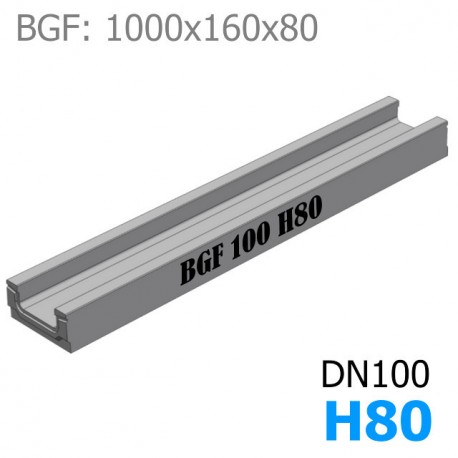

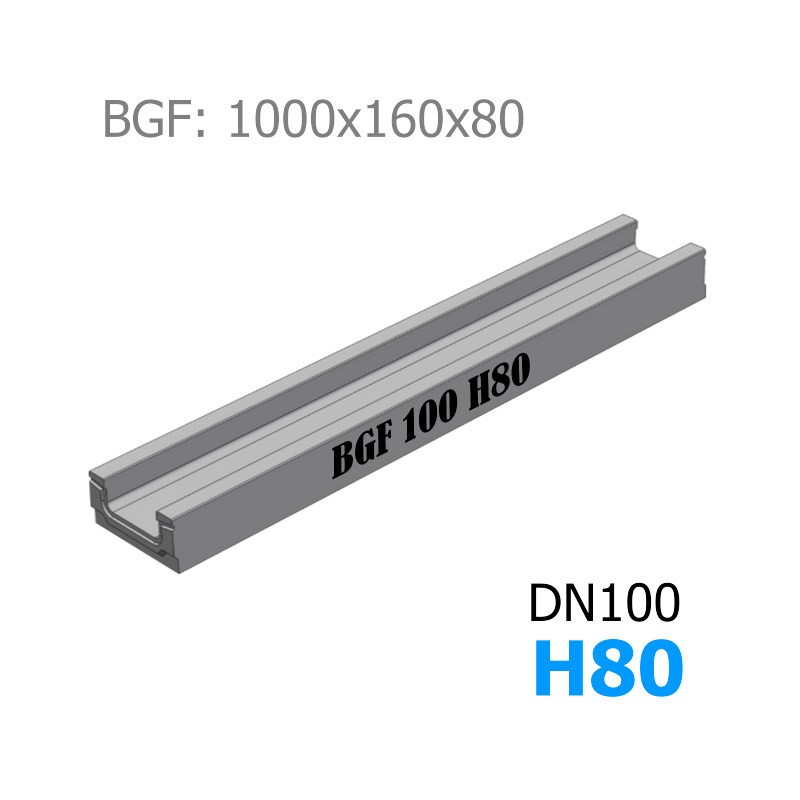

BGF Мелкосидящий лоток DN100, h 80, без уклона Увеличить

Лоток BGF DN100 H80

Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).8(4,5) - BGF

  • Размеры (ДхШхВ), мм: 1000х160х80
  • Сечение: DN100, П-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 19 кг.
  • Артикул: 11000
  • Дополнительно комплектуется ливневыми решетками!

Цена указана за штуку.

Подробнее

1924 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 554,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).8(4,5) - BGF
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B40)
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х160х80
Гидравлическое сечение Ширина DN100 (100 мм), высота 45 мм. П-образная форма
Вес, кг 19,0
Артикул 11000
Проходное сечение 45 см²
Пропускная способность 1,95 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для обустройства отмостки вокруг дома, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора.
Особенности Малая высота лотка позволяет устанавливать его в местах с ограничением по глубине заложения.
Примечание Дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную
Кол-во на паллете 49 шт.

Подробнее

Бетонный лоток BGF DN100, h 80, ширина 160

Бетонный лоток водоотводный BGF DN100 H80 - это второй по высоте канал в серии лотков имеющих ширину гидравлического сечения 100 мм и первый в линии каскадного построения шириной 160 мм.

Мелкосидящий лоток из бетона может быть оснащен вертикальным водосливом под патрубок диаметром 110 мм (арт. 11002). В зависимости от месторасположения дренажной системы и предполагаемых нагрузок на каналы, можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Хорошие гидравлические характеристики бетонного лотка основаны на высоких показателях его пропускной способности. Так, при естественном уклоне в 0,5% желоб способен перегонять до 1,95 литров в секунду.

Действующие название с 2018 года:
Лоток водоотводный бетонный коробчатый (СО-100мм) КП 100.16 (10).8(4,5) - BGF

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

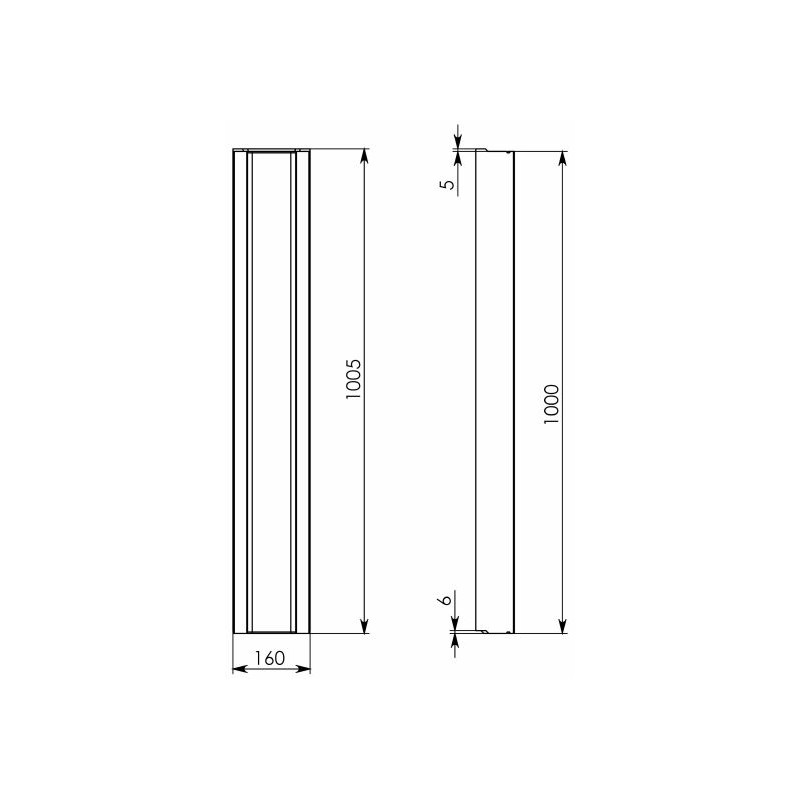

Схема лотка BGF DN100, h 80, без уклона

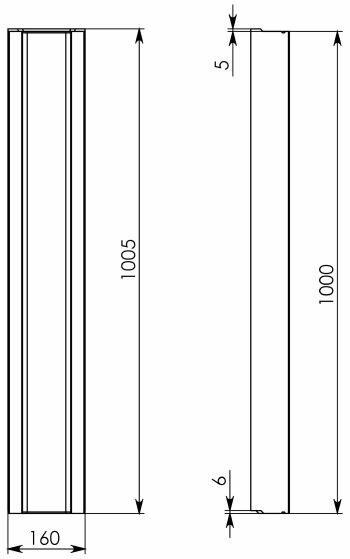

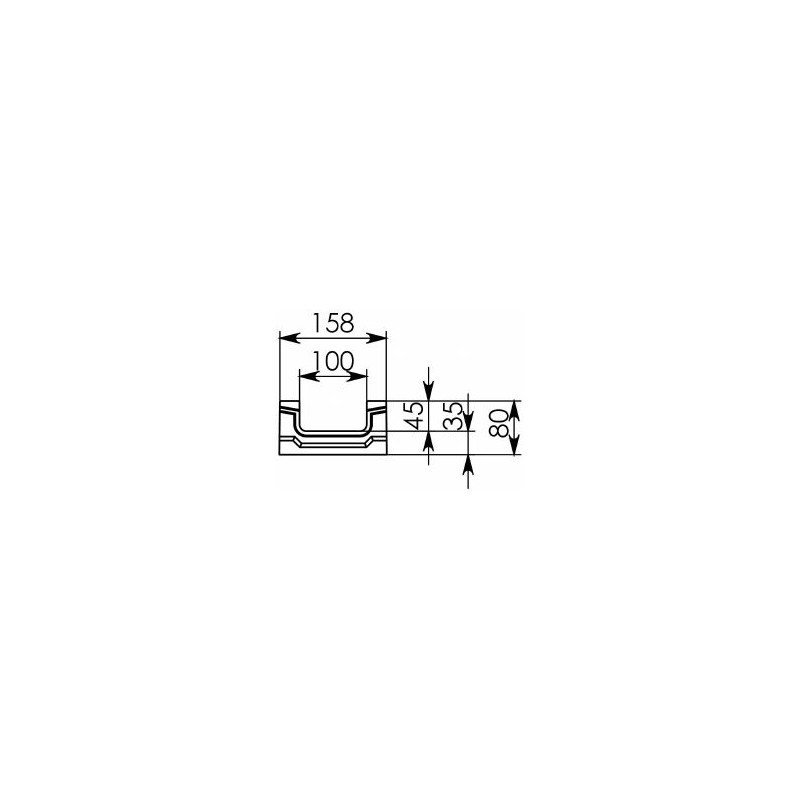

Схема 1: Бетонный лоток BGF DN100, h 80, без уклонаСхема 2: BGF Мелкосидящий лоток DN100, h 80, без уклона

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка BGF DN100 H80 и трубы Ø110 мм:

Схема построения BGF DN100, h 80

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение BGF DN100, h 80 с пескоуловителем

Цена на BGF Мелкосидящий лоток DN100, h 80, без уклона указана рекомендованная розничная с учетом НДС.
У нас Вы можете купить бетонный лоток в комплекте с пескоуловителем, а также заказать доставку этой системы на строительные объекты во всех регионах страны!
