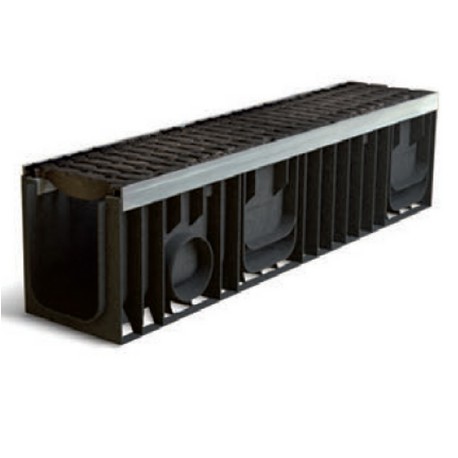

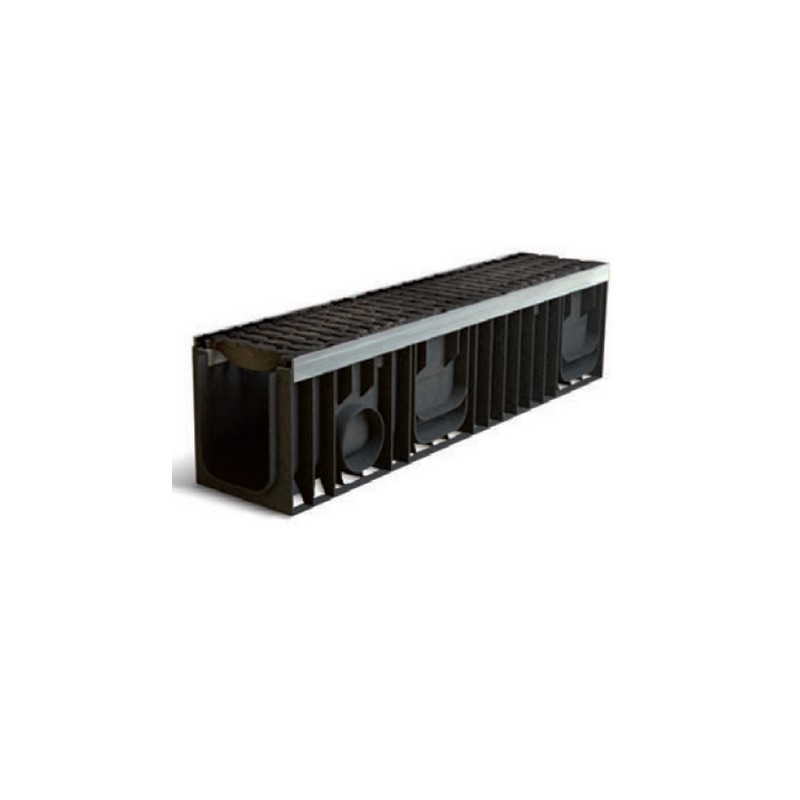

Пластиковый водоотводный лоток Profi Plastik DN150 H247 в сборе


Profi Plastik DN150 H247

Лоток пластиковый Profi Plastik DN150 H247

  • Размеры (ДхШхВ), мм: 1000х214х247
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 22,0 кг.
  • Артикул: 1152
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

820 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 870,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN150 H247 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х214х247
Гидравлическое сечениеШирина DN150 (150 мм), высота 219 мм.
Вес, кг22,0
Артикул1152
Пропускная способность21,47 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы А также автомойки, АЗС, паркинги..
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN150 H247

Profi Plastik с высотой 247 мм (H247) - это третий и самый крупный, по габаритам, лоток пластиковый в промежуточной серии каналов имеющих ширину гидравлического сечения 150 мм (DN150), который применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. Лоток ЛВП Profi DN150 Н247 используется в местах, где требуется повышенная пропускная способность линейного водоотвода. В случае каскадной компоновки может использоваться как третья или промежуточная ступень каскада лотков DN100-200..

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN150 H247

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN150 H247 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

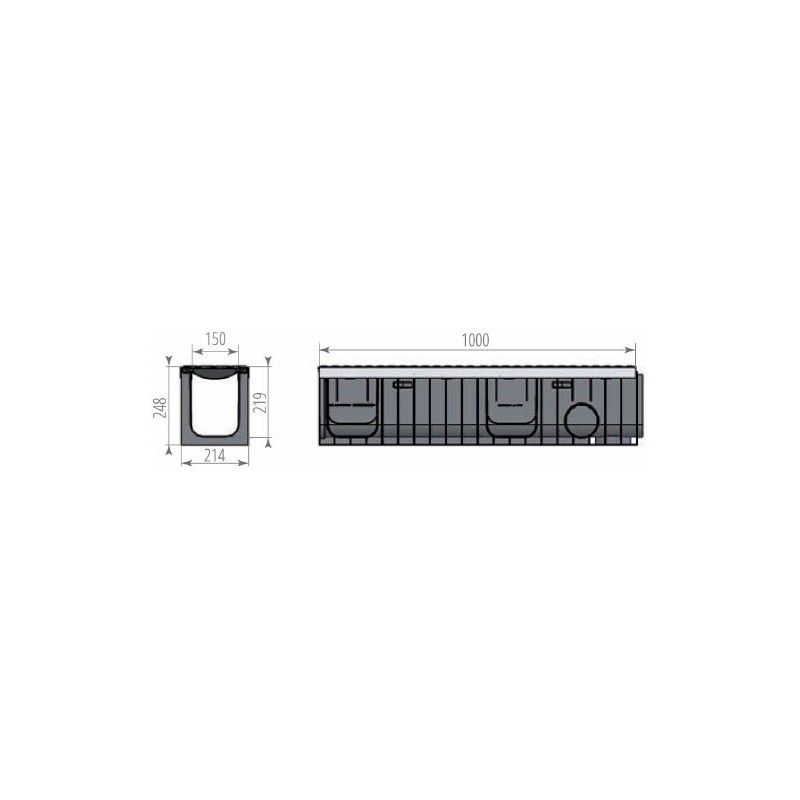

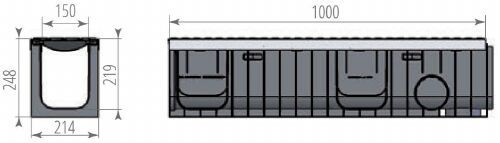

Чертежный вид лотка Profi Plastik DN150 H247

Чертежный вид лотка Profi Plastik DN150 H247

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN150 H247 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN150 H247 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN150 H247 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN150 H247

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Profi Plastik DN150

DN150 H97
DN150 H202
DN150 H247

Гидравлические характеристики

PROFI PLASTIK DN150 H247Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
15021921,47 л/сек (уклон 0,5% на 1 метр)

Цена на лоток пластиковый Profi Plastik DN150 H247 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить лотки с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!
