ЛВП DN300 H400 PARK комплект с решеткой

Для территорий с большой площадью водосбора используют крупные лотки типа Profi Plastik Park шириной гидравлического сечения 300 мм. Поэтому, третий канал в серии - ЛВП DN300 H400 PARK находит свое применение в обустройстве дренажной системы для садовых и парковых хозяйств, с учетом воздействия предполагаемых механических нагрузок на дорожное полотно. Обязательным условием для бесперебойной работы лотка в представленной комплектации, является зона эксплуатации без наезда любого вида транспорта на поверхность линейного водоотвода.

Решетка, которой укомплектован ливневый лоток, рассчитана на нагрузки соответствующих классу A15, то есть до 1,5 тонн на метр квадратный (максимум пешеход). Если Вы используете лоток у обочины дороги, то следует увеличить класс элементов, как минимум до B125, согласно Европейскому стандарту EN1433.

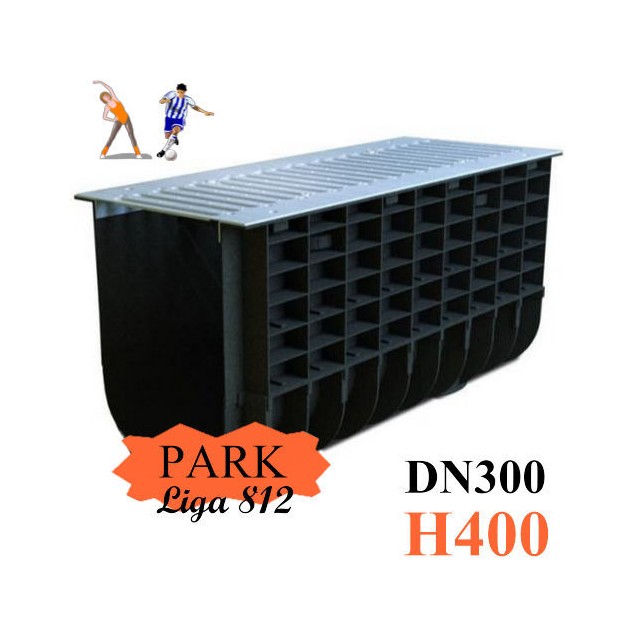

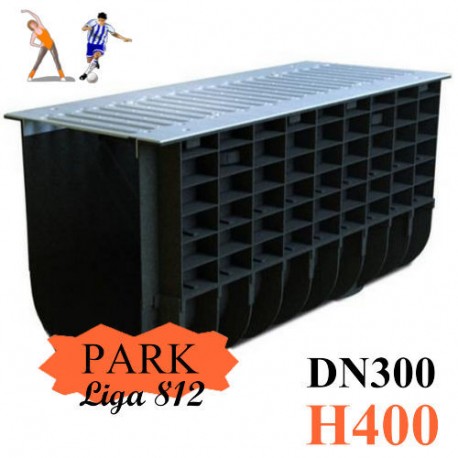

Лоток ЛВП PROFI PLASTIK DN300 H400 PARK с решеткой

Пластиковый дренажный лоток DN300 H400 класса PARK поставляется в комплекте со стальной штампованной оцинкованной решеткой щелевой структуры. Классический серебристый цвет визуальной части всегда смотрится предпочтительно и не отвлекает в едином пространстве благоустроенного садово-паркового хозяйства. Важно помнить, что предполагаемые нагрузки на дорожное полотно должны соответствовать классу A15, тогда комплект прослужит долго, лихо справляясь с задачей отвода дождевой и талой воды с участка.

При каскадной компоновке водоотвода, лоток может быть задействован третьим в линии построения. Всего в серии Profi Park шириной гидравлического сечения 300 мм насчитывается 5-ть типоразмеров с высотами: 300, 350, 400, 450, 500 мм. В конструкции желоба предусмотрен вертикальный фланец для подключения к трубам канализации диаметром 160,200 и 260 мм. В состав сборочной единицы входят болтовые крепления для надежной фиксации решетки к корпусу лотка (4 шт). Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком "вход-выход", на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

Мягкое U-образное сечение не позволяет скопиться застоявшейся грязи и мусора в период простоя каналов без воды. Пропускная способность лотка отмечена показателем 120,3 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

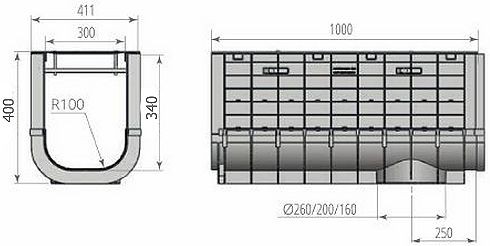

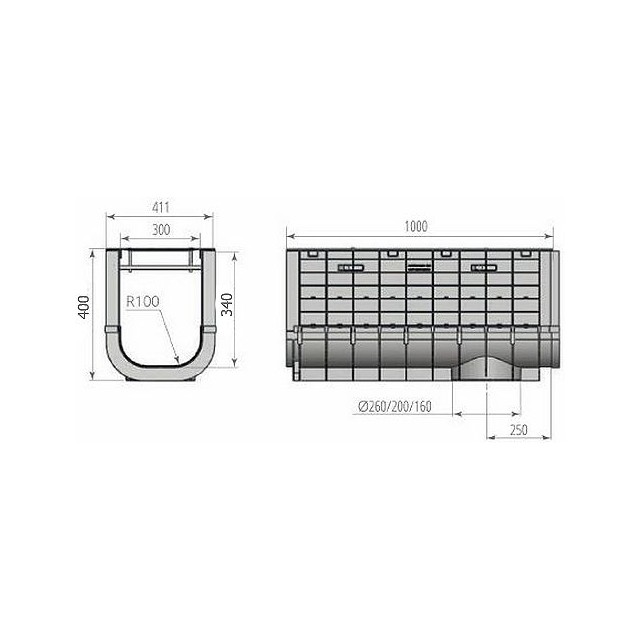

Чертежный вид
