Profi Plastik DN150 H202 - пластиковый лоток с чугунной решеткой


Profi Plastik DN150 H202

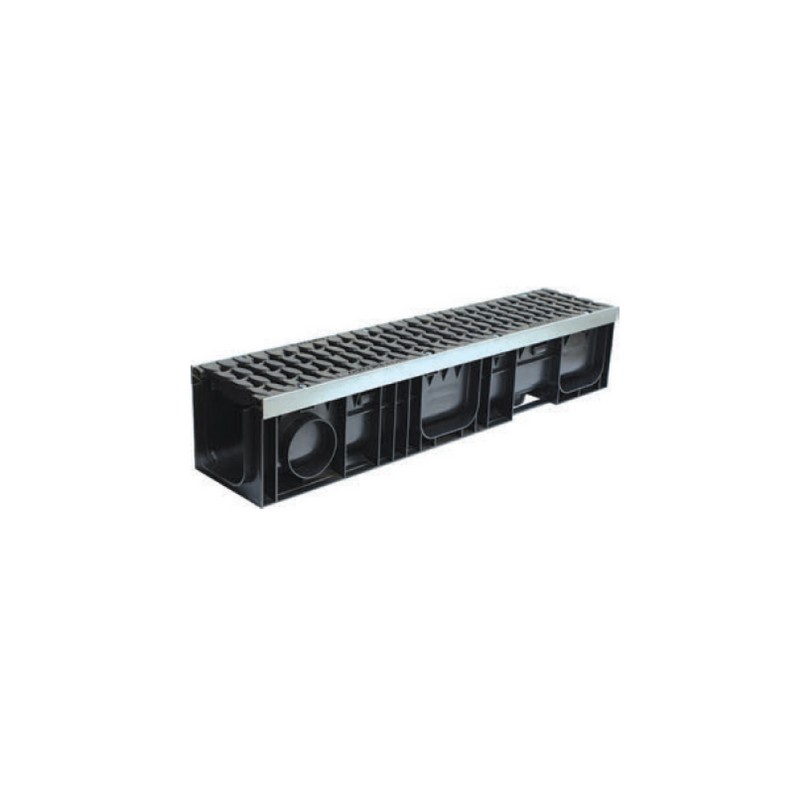

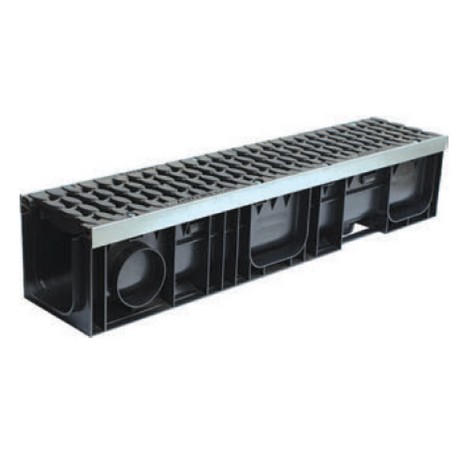

Пластиковый лоток Profi Plastik DN150 H202

  • Размеры (ДхШхВ), мм: 1000х214х202
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 21,0 кг.
  • Артикул: 1151
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

640 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

7 320,00 руб

Характеристики

Название в проекты Лоток водоотводный пластиковый ЛВП Profi DN150 H202 E600 комплект
Материал Высокопрочный пластик
Класс нагрузки А15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х214х202
Гидравлическое сечение DN 150
Вес, кг 21,0
Артикул 1151
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы А также автомойки, АЗС, паркинги..
Особенности Поставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
Примечание В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN150 H202

Пластиковый лоток Profi Plastik с высотой 202 мм (H202) - это второй, по габаритам, в промежуточной серии каналов с шириной гидравлического сечения 150 мм (DN150), который применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. В номенклатуре пластиковых лотков не имеет отечественных аналогов.

В случае каскадной компоновки может использоваться как первая или промежуточная ступень каскада лотков DN100-200.

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN150 H202

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN150 H202 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

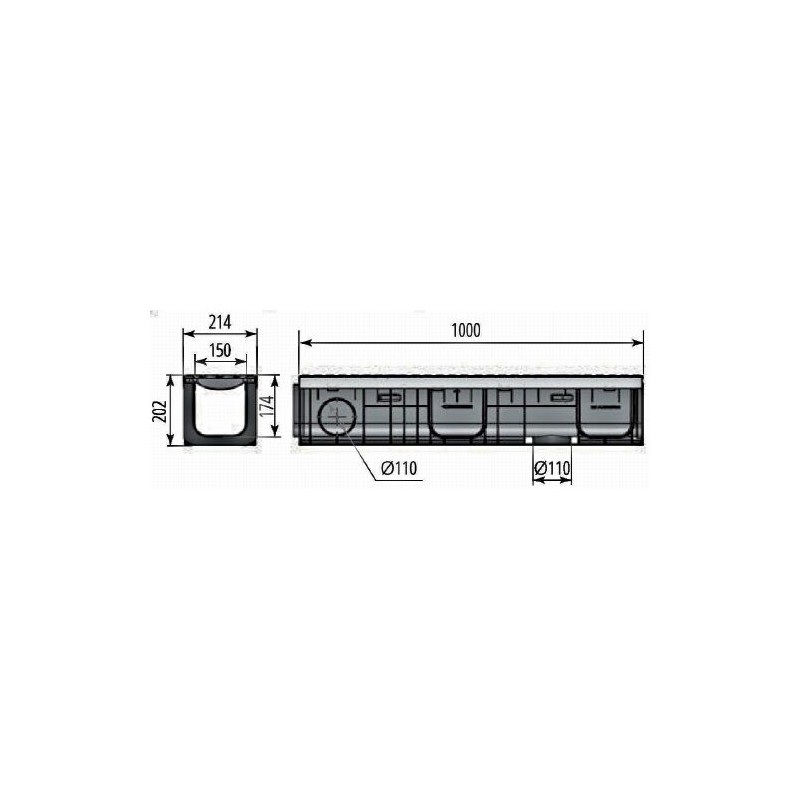

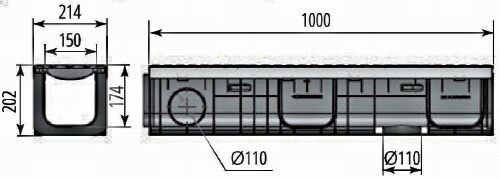

Чертежный вид лотка Profi Plastik DN150 H202

Чертежный вид лотка Profi Plastik DN150 H202

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN150 H202 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN150 H202 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN150 H202 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN150 H202

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Profi Plastik DN150

DN150 H97
DN150 H202
DN150 H247

Гидравлические характеристики

PROFI PLASTIK DN150 H202 Гидравлическая ширина, мм Гидравлическая высота, мм Пропускная способность
150 174 18,1 л/сек (уклон 0,5% на 1 метр)

Цена на пластиковый лоток Profi Plastik DN150 H202 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить пластиковые лотки с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Profi Plastik

Монтаж пластиковых лотков

Схемы построения лотков Profi Plastik

Загрузки

Profi Plastik DN150 H202

Чертёж водоотводного пластикового лотка Profi Plastik DN150 H202 в комплекте с чугунными решетками

Загрузки (113.03k)
