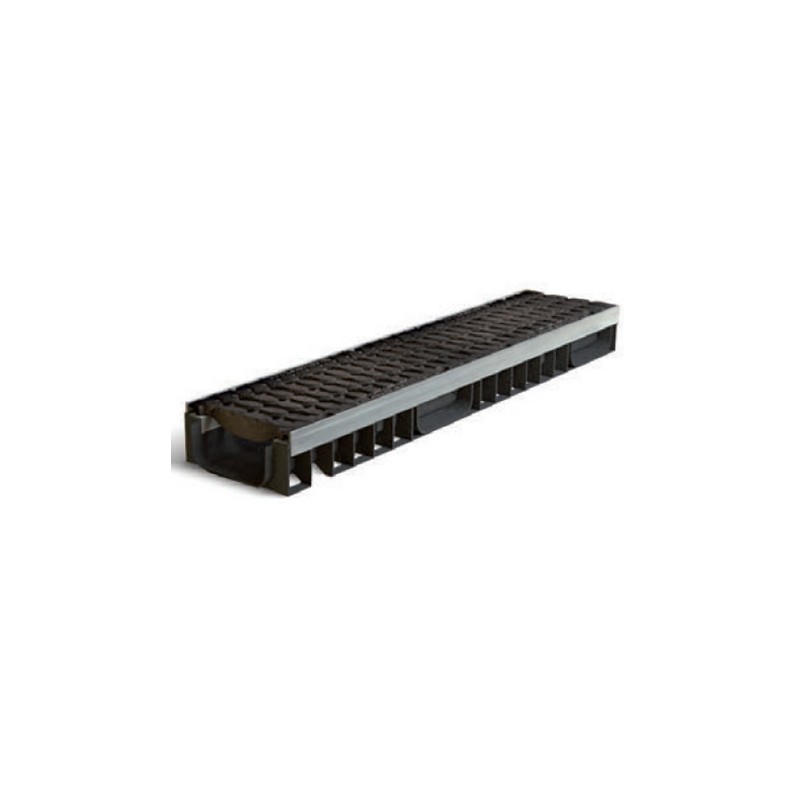

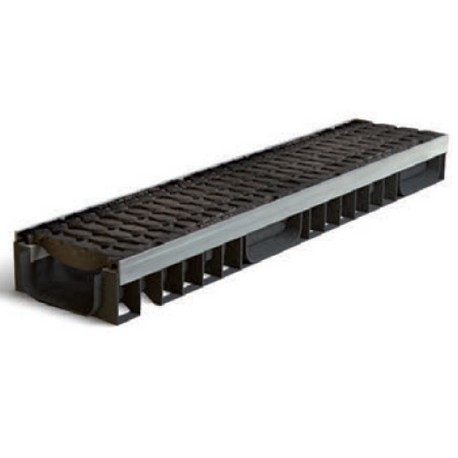

Лоток водоотводный Profi Plastik DN150 H97 с чугунными решетками


Profi Plastik DN150 H97

Лоток водоотводный пластиковый Profi Plastik DN150 H97

  • Размеры (ДхШхВ), мм: 1000х214х97
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 20,0 кг.
  • Артикул: 1150
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

840 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 950,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN150 H97 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15 - E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х214х97
Гидравлическое сечениеDN 150
Вес, кг20,0
Артикул1150
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN150 H97

Пластиковый водоотводный лоток Profi Plastik с высотой 97 мм (H97), в промежуточной серии каналов имеющих ширину гидравлического сечения 150 мм (DN150), используется, когда недостаточно сечения лотков серии DN100. применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов со средней или повышенной площадью водосбора.

Особенностью пластикового водоотводного лотка Profi Plastik DN150 H97 является его малая высота, которая обеспечивает возможность монтажа в местах с ограничением по высоте заложения. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN150.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

Пластиковые лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN150 H97

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN150 H97 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

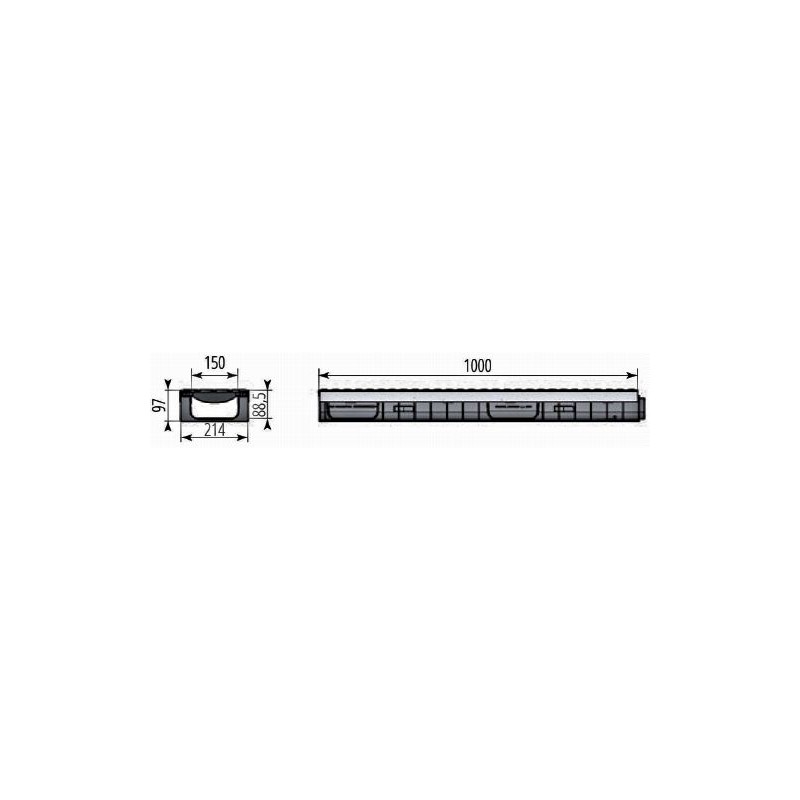

Чертежный вид лотка Profi Plastik DN150 H97

Чертежный вид лотка Profi Plastik DN150 H97

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN150 H97 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN150 H97 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN150 H97 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN150 H97

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Profi Plastik DN150

DN150 H97
DN150 H202
DN150 H247

Гидравлические характеристики

PROFI PLASTIK DN150 H97Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
15088,56,1 л/сек (уклон 0,5% на 1 метр)

Цена на пластиковый лоток Profi Plastik DN150 H97 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить лотки пластиковые с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Profi Plastik

Монтаж пластиковых лотков

Схемы построения лотков Profi Plastik

Загрузки

Profi Plastik DN150 H97

Чертёж водоотводного пластикового лотка Profi Plastik DN150 H97 в комплекте с чугунными решетками

Загрузки (105.22k)
