ЛВП DN300 H450 PARK комплект с решеткой

Выстраивая у обочины дороги линию поверхностного водоотвода, строители чаще всего используют небольшие дренажные каналы, но с высоким классом нагрузки. Бывают ситуации, когда ветка ливней канализации вообще никак не связана с повышенными динамическими воздействиями, поэтому закладывать в проект дорогие водоотводные лотки, например, с чугунными решетками нецелесообразно и нерентабельно. Вот как раз для таких мест, где возможно передвижение только пешеходов, а сбор воды осуществляется с больших площадей, и разработана система пластиковых лотков Profi Plastik Park.

Четвертый по высоте дренажный лоток в серии Profi Plastik Park с решеткой стальной, имеющий ширину гидравлического сечения 300 мм, предназначенный для эксплуатации только на пешеходных зонах дорог, без наезда автотранспорта на линию поверхностного водоотвода. Часто такой лоток можно встретить на благоустройстве больших территорий, с заложением в канаву с последующей заливкой бетонной шубы.

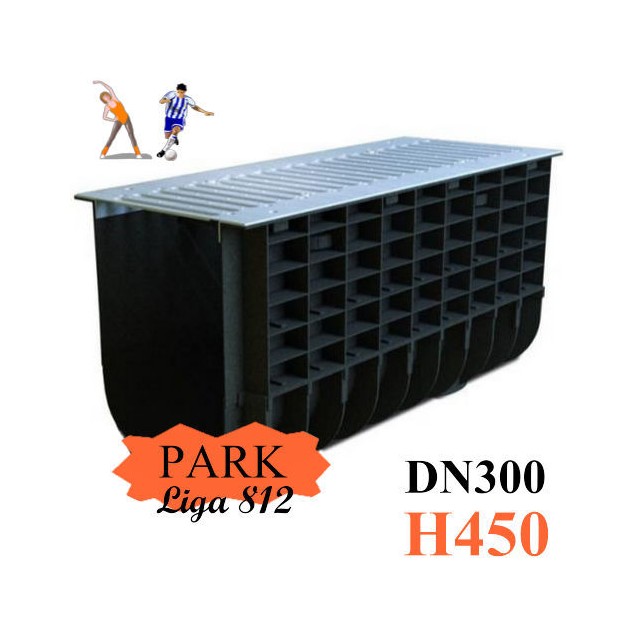

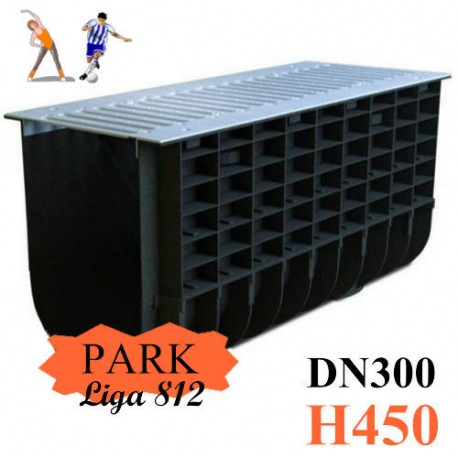

Лоток ЛВП PROFI PLASTIK DN300 H450 PARK с решеткой

Пластиковый дренажный лоток DN300 H450 класса PARK поставляется в комплекте со стальной штампованной оцинкованной решеткой щелевой структуры. Классический серебристый цвет визуальной части всегда смотрится предпочтительно и не отвлекает в едином пространстве благоустроенного садово-паркового хозяйства. Важно помнить, что предполагаемые нагрузки на дорожное полотно должны соответствовать классу A15, тогда комплект прослужит долго, лихо справляясь с задачей отвода дождевой и талой воды с участка.

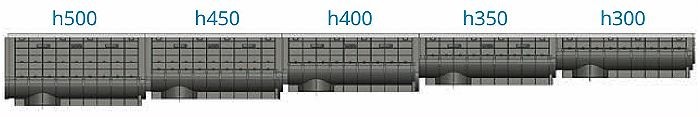

При каскадной компоновке водоотвода, лоток может быть задействован четвертым в линии построения. Всего в серии Profi Park шириной гидравлического сечения 300 мм насчитывается 5-ть типоразмеров с высотами: 300, 350, 400, 450, 500 мм. В конструкции желоба предусмотрен вертикальный фланец для подключения к трубам канализации диаметром 160,200 и 260 мм. В состав сборочной единицы входят болтовые крепления для надежной фиксации решетки к корпусу лотка (4 шт). Торцевые части дренажного канала закрываются универсальными заглушками, с единым признаком "вход-выход", на плоскости которых намечены трафаретные диаметры для горизонтального соединения линии с 200-ми и 260-ми трубами.

Мягкое U-образное сечение не позволяет скопиться застоявшейся грязи и мусора в период простоя каналов без воды. Пропускная способность лотка отмечена показателем 141,13 литра воды в секунду при уклоне 0,5% или 5 мм на 1 пог. метр линии водоотвода.

Область применения

Класс A15 (15 kN) - до 1,5 тонн/метр квадратный

• Пешеходные зоны, тротуары, скверы, парки.
  Велосипедные дорожки, благоустройство дворов.
  Приусадебные участки, индивидуальная застройка.

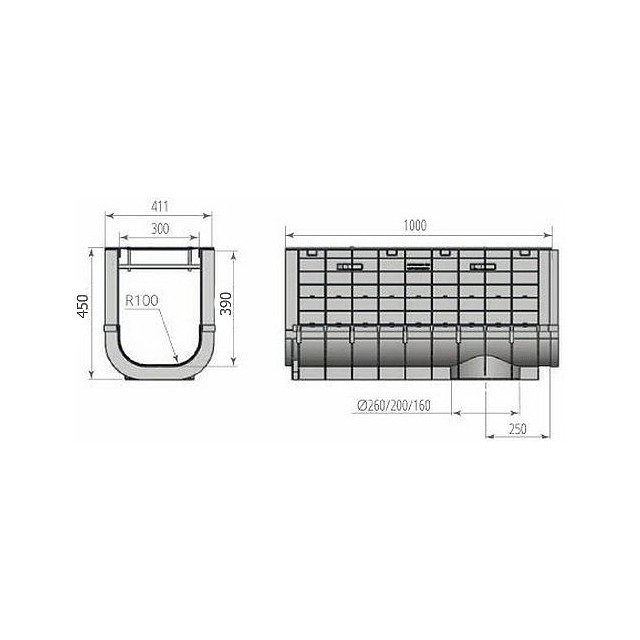

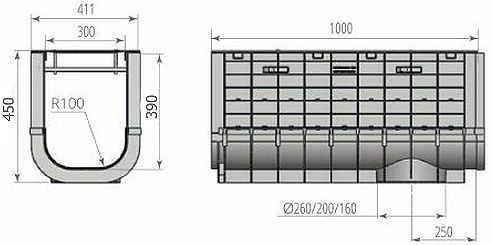

Чертежный вид
