Profi Plastik DN100 H200 - лоток водоотводный пластиковый
> Водоотвод>Пластиковые лотки>Profi Plastik>Profi Plastik DN100 H200

Цена снижена! Profi Plastik DN100 H200 Увеличить

Profi Plastik DN100 H200

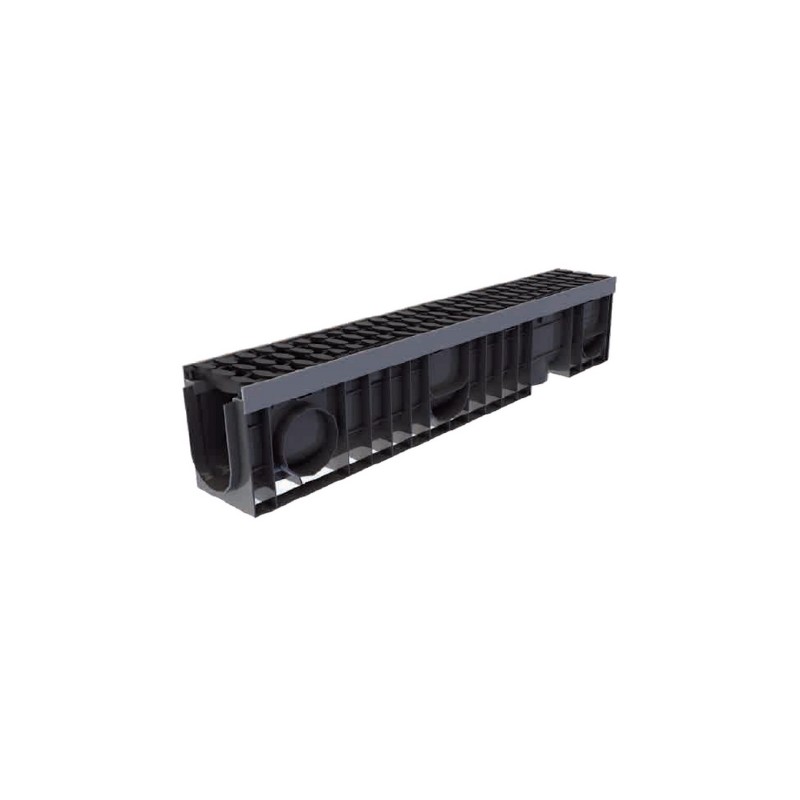

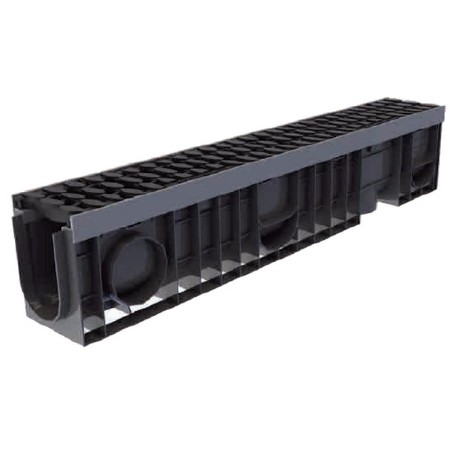

Лоток водоотводный пластиковый Profi Plastik DN100 H200, ЛВП E600 комплект

  • Размеры (ДхШхВ), мм: 1000х152х200
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 15,0 кг.
  • Артикул: 1101
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

280 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 190,50 руб

-15%

4 930,00 руб

Характеристики

Название в проекты Лоток водоотводный пластиковый ЛВП Profi DN100 H200 E600 комплект
Материал Высокопрочный пластик
Класс нагрузки А15-E600 (до 60 тонн)
Размеры (ДхШхВ), мм 1000х152х200
Гидравлическое сечение DN100
Вес, кг 15,0
Артикул 1101
Области применения Промзоны высокой интенсивности, склады, порты, транспортные терминалы...
Особенности Поставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
Примечание В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.
Кол-во на паллете 36 шт.

Подробнее

ЛВП Profi DN100 H200 Е600 комплект

Лоток дренажный пластиковый Profi Plastik с шириной гидравлического сечения 100 мм (DN100), с высотой 200 мм (H200) - это пятый и последний по высоте канал в серии Profi Plastik DN100, который применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. В номенклатуре пластиковых лотков не имеет отечественных аналогов.

В случае каскадной компоновки может использоваться как пятая или промежуточная ступень каскада лотков DN100-200.

Лоток водоотводный пластиковый ЛВП Profi DN100 H200 Е600 отпускается только в комплекте с чугунными решетками кл. E600, тип "косичка".

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

Комплектация

Дренажные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN100 H200

Действующие название с 2015 года:
Лоток водоотводный пластиковый ЛВП Profi DN100 H200 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

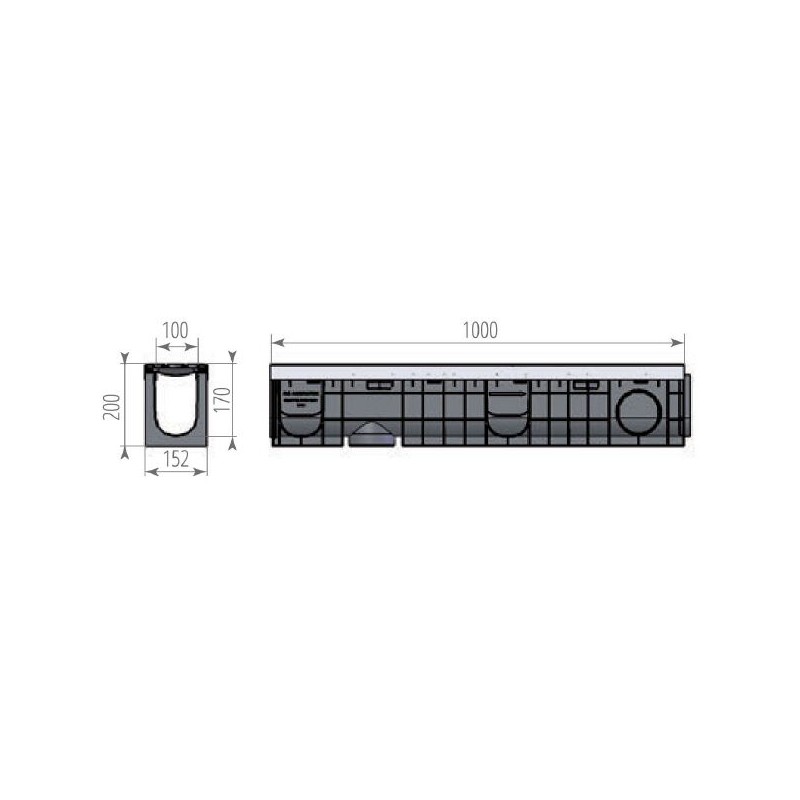

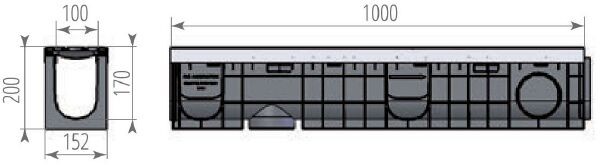

Чертежный вид лотка Profi Plastik DN100 H200

Чертежный вид лотка Profi Plastik DN100 H200

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN100 H200 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN100 H200 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN100 H200 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN100 H200

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Profi Plastik DN100

DN100 H72
DN100 H90
DN100 H138
DN100 H170
DN100 H200

Гидравлические характеристики

PROFI PLASTIK DN100 H200 Гидравлическая ширина, мм Гидравлическая высота, мм Пропускная способность
100 170 10,2 л/сек (уклон 0,5% на 1 метр)

Цена на дренажный лоток пластиковый Profi Plastik DN100 H200 указана рекомендованная розничная с учетом НДС. У нас Вы можете купить дренажные лотки с чугунными решетками по выгодно-низкой цене. Мы доставим систему на строительный объект в любую точку страны.
