Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый 8740

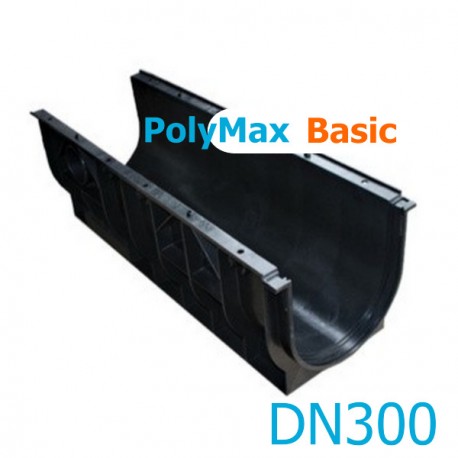

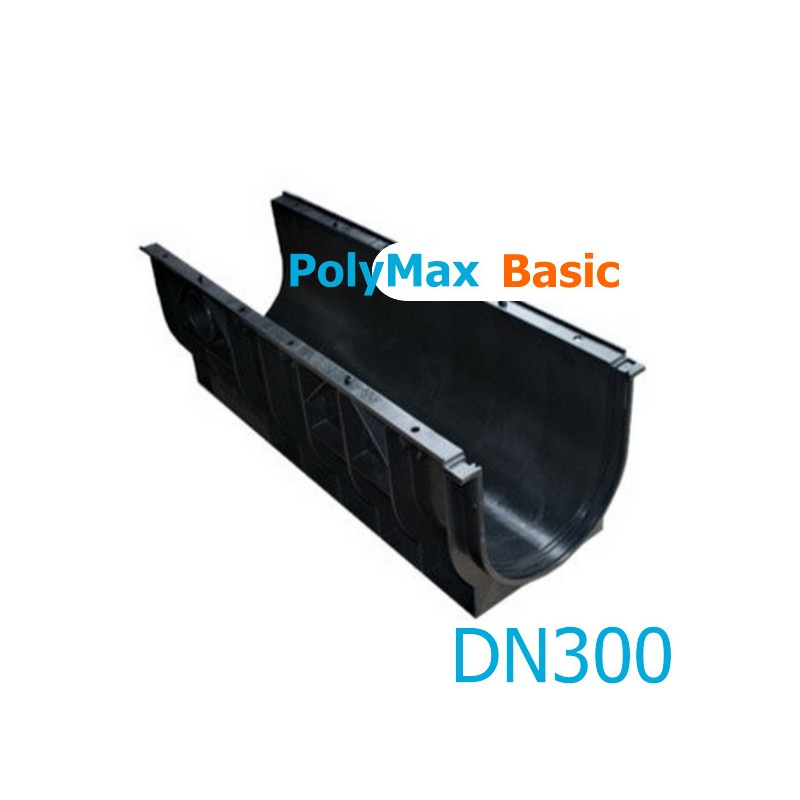

Лоток PolyMax Basic DN300 H354

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый 8740

  • Размеры (ДхШхВ), мм: 1000x385x354
  • Сечение: DN300
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 6,85 кг.
  • Артикул: 8740
  • Дополнительно может быть укомплектован водоприемными решетками!

Цена указана за штуку.

Подробнее

690 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 072,00 руб

5 030,00 руб

-958,00 руб

Характеристики

Название в проекты Лоток водоотводный PolyMax Basic ЛВ-30.39.35-ПП пластиковый 8740
Материал Высокопрочный, морозостойкий пластик
Класс нагрузки A15-C250 (до 25 тонн/м2)
Размеры (ДхШхВ), мм 1000x385x354
Гидравлическое сечение Ширина DN300 (300 мм), высота 299 мм.
Вес, кг 6,5
Артикул 8740
Проходное сечение 675,9 см²
Пропускная способность 104,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, тротуары, скверы, парки, обочины автодорог, стоянки автомобилей, гаражи.
Особенности Лотки PolyMax Basic DN300 H354 могут быть собраны со стальными или чугунными решетками.
Примечание В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубами диаметром Ø110,160 и 200 мм).
Кол-во на паллете 25 шт.

Подробнее

Лоток PolyMax Basic ЛВ-30.39.35-ПП

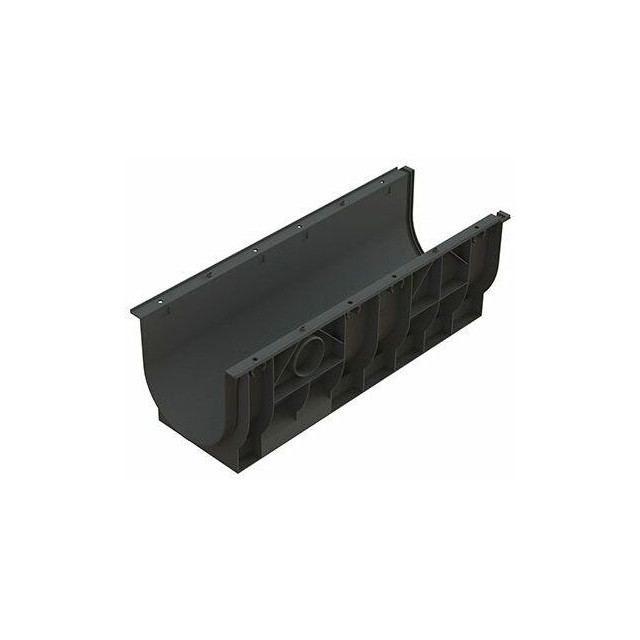

Лоток водоотводный PolyMax Basic ЛВ-30.39.38-ПП пластиковый выпускается с размерами: 1000х385х354 мм, весом: 6,85 кг. из морозостойкого пластика и адаптированного полиамида к химическим реагентам. Используется для эксплуатации на пешеходных и в парковых зонах, во дворах и автостоянках, на подъездных путях и спортивных сооружениях. Канал имеет ширину гидравлического сечения DN300 (300 мм) и габаритную высоту H354 (354 мм), способен пропускать до 104 литров воды в секунду. Такой показатель тестируется при уклоне 0,5% или 5 мм на один метр канала. В конструкции лотка предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубами диаметром Ø110,160 и 200 мм), а также горизонтальный отвод под 110-ую трубу.

Примечание для лотков DN300 H354В написании данного типоразмера может быть использована версия: ЛВ-30.39.36-ПП.

Наша компания поставляет сборные конструкции пластиковых лотков в различные регионы страны. Мы предлагаем купить модель серии PolyMax Basic ЛВ-30.39.38-ПП для организации поверхностного водоотвода на территориях с большой площадью водосбора. Оптимально подобранная система в комплекте с чугунными или стальными решетками поможет Вам обеспечить надежную стойкость дренажа к механическим нагрузкам.

Отметим некоторые конструктивные особенности лотка

Чугунная или стальная решетка фиксируется к водоотводному лотку с помощью специального стального анкерного крепления. Металлическая шапочка анкера закрывает посадочное место под гайку, тем самым предотвращая от попадания на крепеж монтажного бетона. Для того чтобы во время монтажных работ по омоноличиванию тела пластика и дальнейшей эксплуатации не происходило поперечного или продольного смещения решетки, на лотке предусмотрены установочные пальцы. Вертикальные ребра жёсткости канала по всей длине обеспечивают надежную сцепку с бетоном в части бетонной шубы, это дает возможность отрегулировать направление водоотвода с минимальными отклонениями вектора дренажа.

В качестве пескоуловителя в точке сброса к лоткам из пластика PolyMax Basic сечением DN300 может использоваться кубической формы дождеприемник 400х400 мм (арт. 8472). Для того чтобы закрыть вход и выход линии водоотвода, часто устанавливают торцевые заглушки типа ЗЛВ-30.35.39-ПП (арт. 6371).

Дождеприемник для лотков PolyMax Basic DN300Торцевая заглушка для лотков PolyMax Basic DN300

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

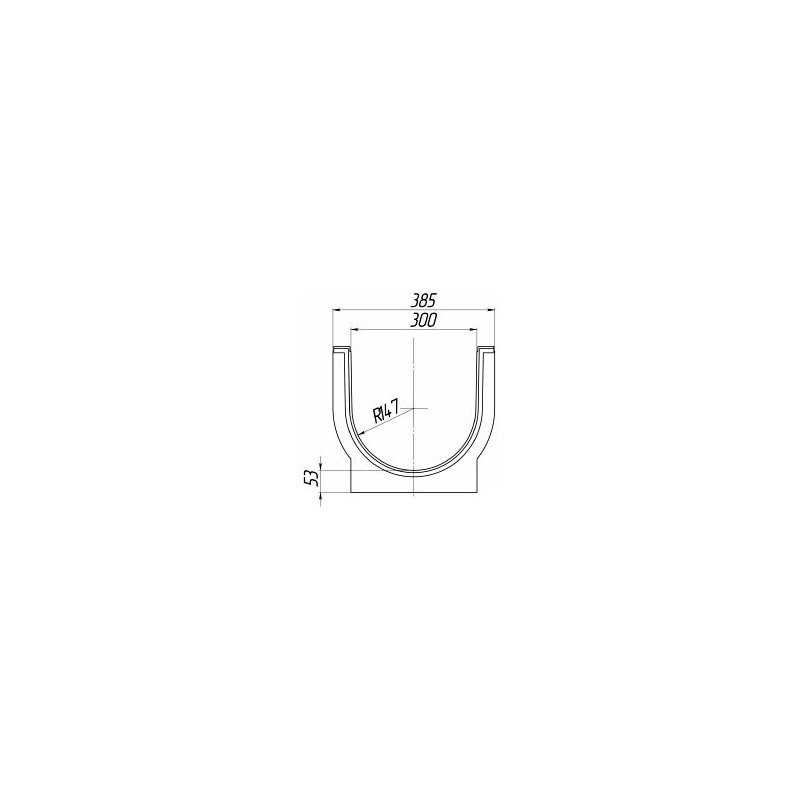

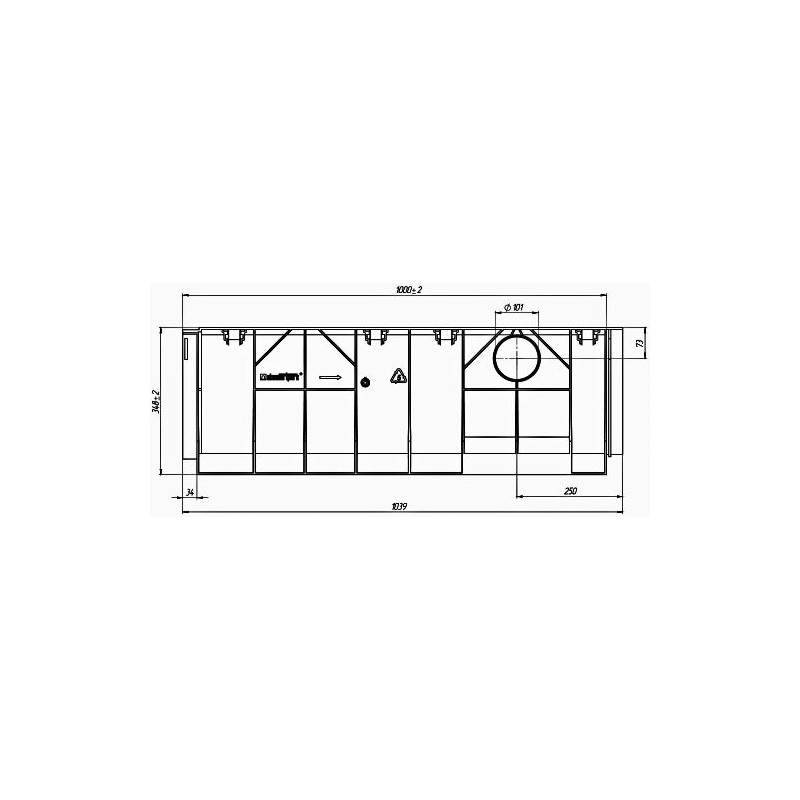

Чертежный вид лотка PolyMax Basic DN300 H357

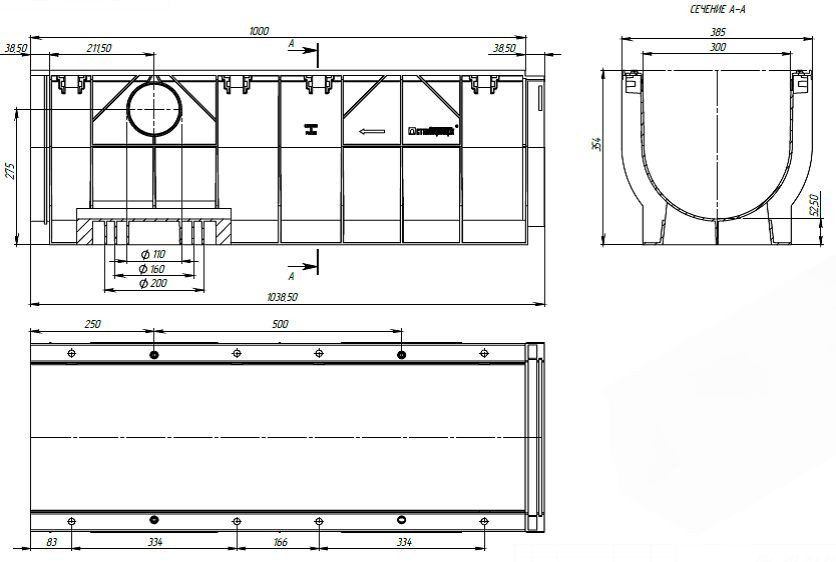

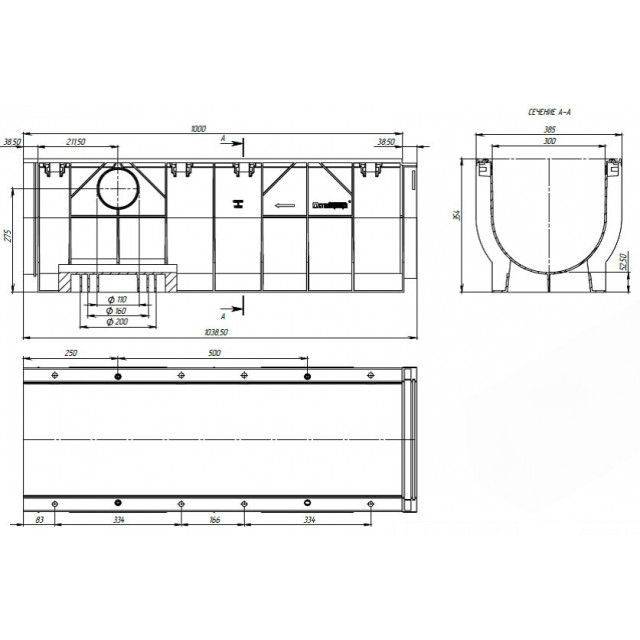

Схема лотка: PolyMax Basic ЛВ-30.39.38-ПП

Схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-30.39.35-ПП и труб Ø110, 160 и 200 мм:

Схема построения: Лоток водоотводный PolyMax Basic ЛВ-30.39.35-ПП пластиковый

Пескоуловитель для лотков PolyMax Basic DN300В качестве пескоуловителя к лоткам из пластика PolyMax Basic с сечением DN300 может использоваться дождеприемник 400х400 мм (арт. 8472).

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Basic ЛВ-30.39.38-ПП и труб Ø110, 160 и 200 мм:

Схема построения лотков
