ЖБ лоток водоотводный ЛВ-15.21.26 с чугунной решеткой E600

Цена снижена! ЖБ лоток DN150 H260 сборный с решеткой E600 Увеличить

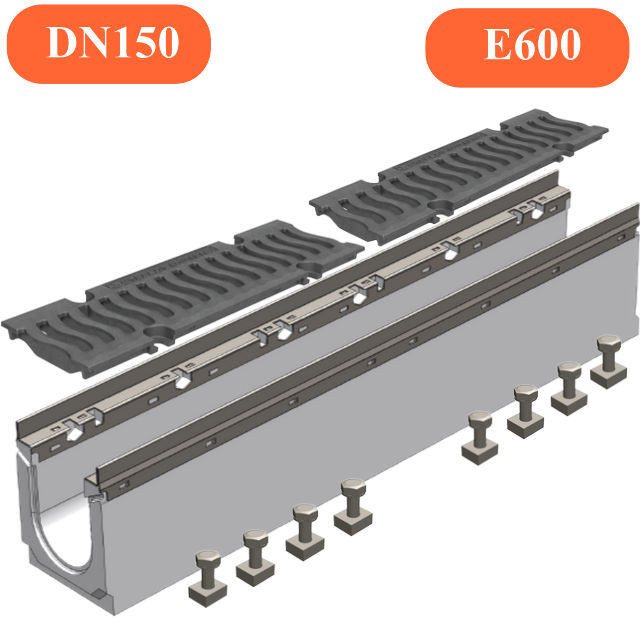

ЖБ лоток DN150 H260 сборный с решеткой E600

Лоток водоотводный сборный ЛВ-15.21.26-Б бетонный усиленный с чугунной решеткой ВЧ, кл. E (ЖБ комплект 8 крепежей)

  • Размеры (ДхШхВ), мм: 1000х210х260
  • Сечение: DN150
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Вес в сборе: 65,5 кг.
  • Артикул: В15260E
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект поставки.

Подробнее

1059 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 840,80 руб

-20%

11 051,00 руб

Характеристики

Название в проекты Лоток водоотводный сборный ЛВ-15.21.21-Б бетонный усиленный с чугунной решеткой ВЧ, кл. E (ЖБ комплект 8 крепежей)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B45), восокопрочный чугун ВЧ-50, сталь Zn 80 мкм
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х210/215х260
Гидравлическое сечение Ширина DN150 (150 мм), высота 190 мм.
Вес, кг 65,5,5
Артикул В15260E
Проходное сечение 263 см²
Пропускная способность 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой тип "волна" класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы Ø110 мм. Изготовление лотков с уклоном и каскадных моделей
Кол-во на паллете 12 шт - лотки / 175 шт - решетки

Подробнее

Лоток железобетонный 15.21.26 с чугунной решеткой E600

Железобетонный сборный водоотводной желоб шириной гидравлического сечения 150 мм в комплекте с решеткой чугунной тип «волна» класса E600, для строительства ливневки на территориях с тяжелыми механическим нагрузками. Габаритные размеры лотка: 1000х210/215х260 мм, внутренние (полезные): 1000х150х190 мм. Пропускная способность лотка равна 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала). Стенки лотка толщиной 30 мм усилены стальными оцинкованными уголками, исключающими возможные продольные смещения решетки относительно корпуса желоба.

Вы можете купить сборный водоотводный ЖБ лоток DN150 H260 - ЛВ-15.21.26 усиленный для тяжелых нагрузок с решеткой РВ чугунной класса E600 к проектам профессионального линейного водоотвода в промышленном и гражданском строительстве. Цена указана рекомендованная заводом производителем за комплект поставки. Конечную же стоимость определят объем заказа и логистическая составляющая. В нашей компании Вы получите всю необходимую сопроводительную документацию, а также возможность заказать доставку дренажных материалов в Ваш регион.

Для построения линии водоотвода методом каскада возможно использование серии типоразмеров в семействе от 155 до 330 мм, с шагом 25 мм, что более чем достаточно при толщине основания желоба 55 мм. Для нестандартных решений с участием лотков с уклоном предлагается обойма из 35-ти в диапазоне, так же 155-330 мм, но уже с шагом 5 мм. Модель желоба DN150 H260 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы от Ø110 мм.

Комплект поставки

  • Железобетонный лоток B45 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую, волнообразную структуру. Максимально возможные нагрузки на решетку - класс E!
  • 8 комплектов болтов с ответной частью М12 для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Чертеж сборного лотка ЛВ-15.21.26

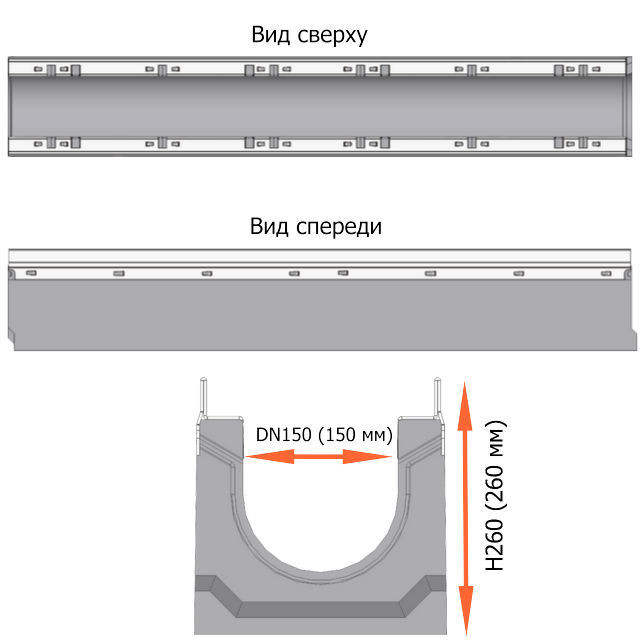

Чертеж сборного лотка DN150 H260 кл. E

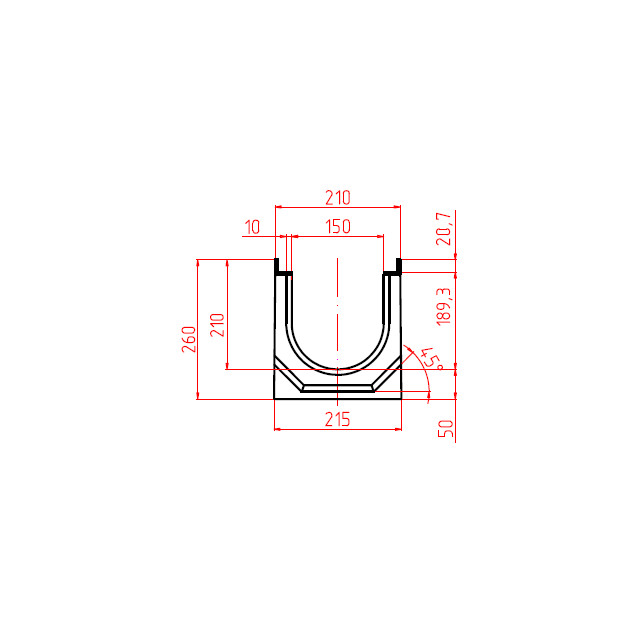

Чертеж сборного лотка ЛВ-15.21.26-Б, кл. E

Чертеж сборного лотка ЛВ-15.21.26-Б, кл. E вид сверху

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø110 мм:

Схема построения лотка DN150 H260

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 29 лотков)

Желоба с уклоном
