Железобетонный пескоуловитель DN150 с чугунной решеткой E600
> Водоотвод>Пескоуловители>Бетонные пескоуловители>ЖБ Пескоуловитель DN150 H710 с решеткой, кл. E

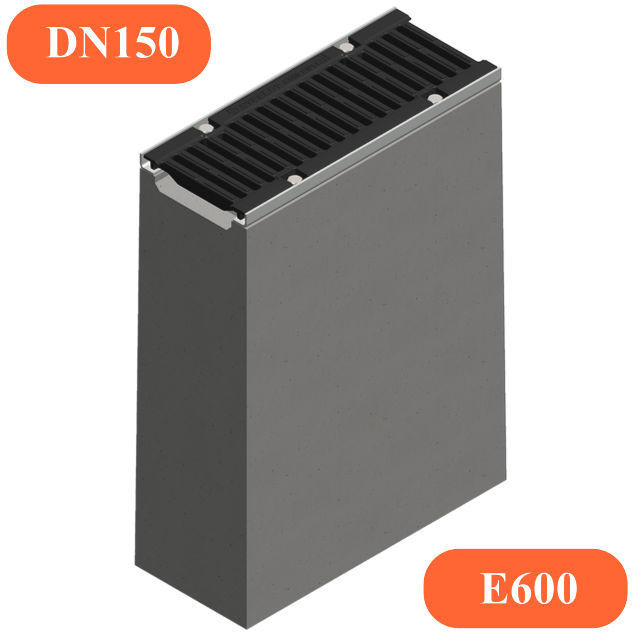

ЖБ Пескоуловитель DN150 H710 с решеткой, кл. E Увеличить

ЖБ Пескоуловитель DN150 H710 с решеткой, кл. E

Сборный односекционный пескоуловитель ПУ-15.21.70-Б бетонный усиленный с чугунной решеткой ВЧ, кл. E (ЖБ комплект 4 крепежа)

  • Размеры (ДхШхВ), мм: 500х210х710
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Артикул: BP15710E
  • Вес в сборе: 96 кг.

Цена указана за комплект поставки.

Подробнее

156 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

10 484,00 руб

Характеристики

Название в проекты Сборный односекционный пескоуловитель DN150 H710 бетонный усиленный с чугунной решеткой ВЧ, кл. E (комплект 4 крепежа)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (фибробетон); высокопрочный чугун; оцинкованная сталь
Класс нагрузки E600 (до 60 тонн/ м. кв.)
Размеры (ДхШхВ), мм 500х210/220х710
Гидравлическое сечение Ширина DN150 (150 мм), высота 525 мм.
Вес, кг 96
Артикул BP15710E
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки, складские терминалы...
Особенности В комплекте: 1 пескоуловитель ЖБ, 1 решетка из чугуна ВЧ 50, усиленные планки, 4 болта и гайки М12
Примечание Может использоваться с усиленными ЖБ лотками DN150. Соединяется с трубами Ø110 и 160 мм.
Кол-во на паллете 6 шт.

Подробнее

Пескоуловитель железобетонный с чугунной решеткой DN150 E600

Пескоуловитель из армированного фибробетона для лотков серии ЖБ шириной гидравлического сечения DN150 (150 мм). Применяется в качестве естественного фильтра, защищает линию канализации от попадания внутрь различных крупных частей грязи и мусора. Пескоуловитель ПУ-15.21.70 может использоваться как маршрутизатор для развязки канализационных труб. В конструкции предусмотрена возможность установки боковой или торцевой муфты, для соединения с трубой 110-ого и 160-ого диаметров.

ЖБ пескоуловители отпускаются только в комплекте с чугунными решетками!

Купить бетонный ЖБ пескоуловитель односекционный ПУ-15.21.70 DN150 H710, для ливневой канализации линейного типа, предлагается в сборе с чугунной решеткой (ВЧ 50) класса нагрузки E600. Цена указана рекомендованная розничная за комплект поставки. Итоговая стоимость определяется общим объемом заявки.

Комплект поставки

  • Один пескоуловитель длиной 0,5 метра с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*500 мм).
  • Одна решетка длиной 0,5 метра из высокопрочного чугуна имеющая волнообразную щелевую структуру. Максимально возможные нагрузки на решетку - класс E!
  • 4-е комплекта крепежа М12 - болты с ответной частью для надежного крепления решетки к корпусу пескоуловителя (4 шт. на одну решетку).

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

Чертежный вид ЖБ пескоуловителя DN150

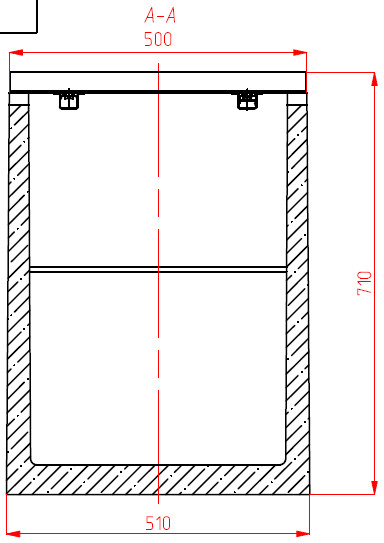

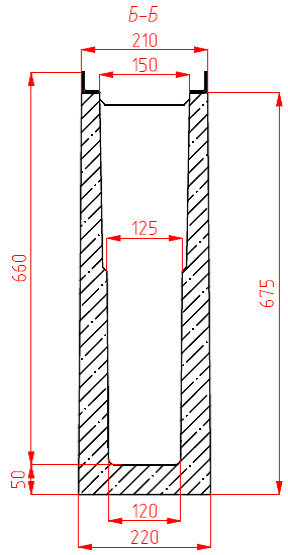

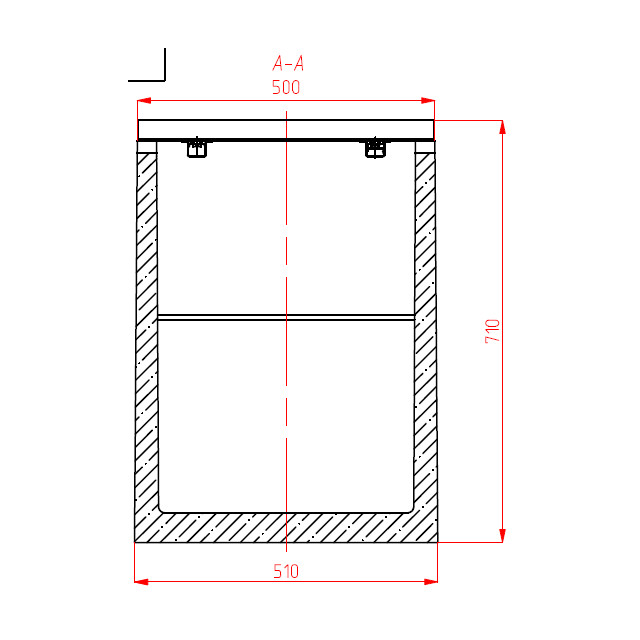

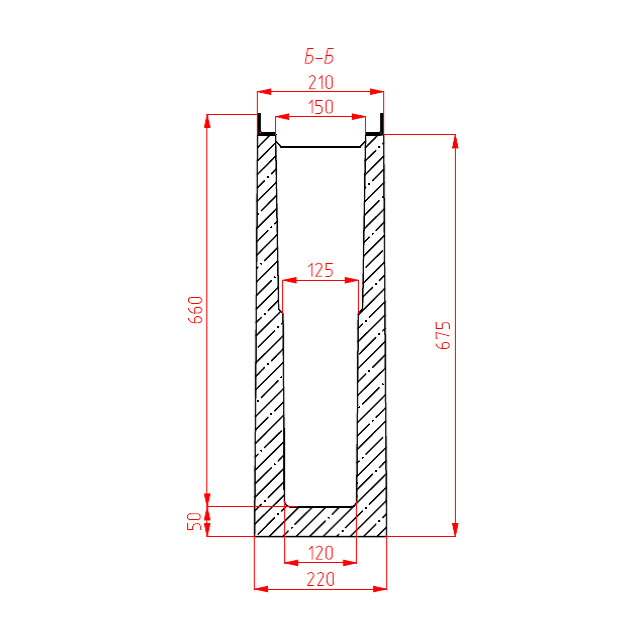

Схема с торца: пескоуловитель железобетонный DN150 H710Схема сбоку: пескоуловитель железобетонный DN150 H710

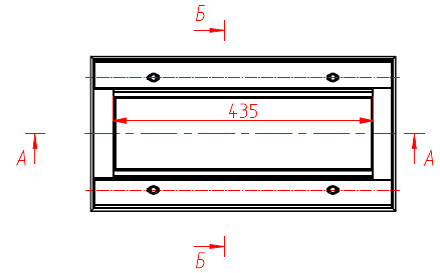

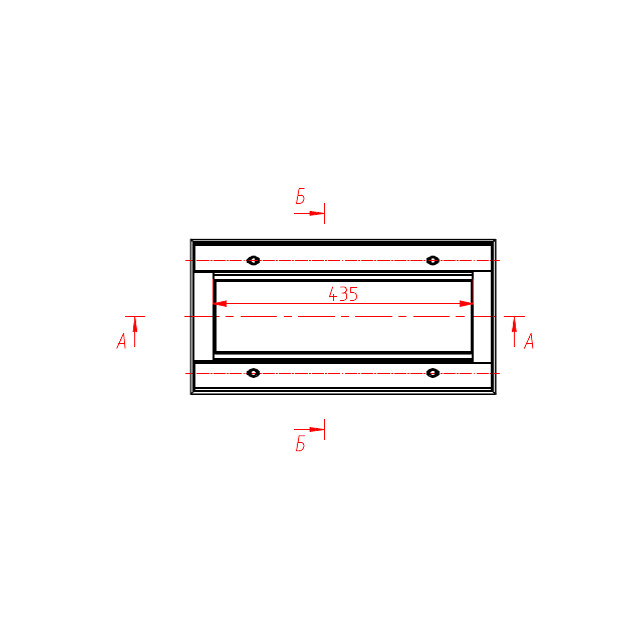

Схема сверху: пескоуловитель железобетонный DN150 H710

Схемы построения

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Подключение песколовки к лоткам

Двухстороннее соединение с песколовкой:

Двухстороннее подключение
