Водоотводный лоток DN100 H230 железобетонный с решеткой E600

Цена снижена! Железобетонный водоотводный лоток DN100 H230 с решеткой E600 Увеличить

Бетонный сборный лоток DN100 H230 с решеткой, кл. E600

Сборный водоотводный лоток ЛВ-10.16.23-Б бетонный для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)

  • Размеры (ДхШхВ), мм: 1000х163х230
  • Сечение: DN100
  • Класс нагрузки: A15-E600 (до 60 тонн)
  • Вес в сборе: 54,5 кг.
  • Артикул: В10230E
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия

Цена указана за комплект поставки.

Подробнее

1620 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 298,40 руб

-20%

7 873,00 руб

Характеристики

Название в проекты Сборный водоотводный лоток ЛВ-10.16.23-Б бетонный для тяжелых нагрузок с чугунной решеткой ВЧ, кл. E (комплект 8 крепежей)
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B45), восокопрочный чугун ВЧ-50, сталь Zn 80 мкм
Класс нагрузки А-E (до 60 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х163/165х230
Гидравлическое сечение Ширина DN100 (100 мм), высота 175 мм.
Вес, кг 54,5
Артикул В10230E
Проходное сечение 139 см²
Пропускная способность 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки
Особенности Поставляется с щелевой чугунной решеткой тип "волна" класса E600
Примечание Может быть выполнен с вертикальным выпуском для трубы Ø110 мм. Изготовление лотков с уклоном и каскадных моделей
Кол-во на паллете 24 шт - лотки / 245 шт - решетки

Подробнее

Лоток железобетонный 10.16.23 с чугунной решеткой E600

Третий в серии железобетонный водоотводный канал шириной гидравлического сечений 100 мм в комплекте с решеткой чугунной тип «волна» класса E600, для строительства ливневки на территориях с тяжелыми механическим нагрузками. Габаритные размеры лотка: 1000х163/165х230 мм, внутренние (полезные): 1000х100х175 мм. Пропускная способность лотка равна 5,5 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала), показатель проходного сечения с отметкой 139 см². Стенки лотка толщиной 31 мм усилены стальными оцинкованными уголками, исключающими возможные продольные смещения решетки относительно корпуса желоба.

Вы можете купить сборный водоотводный железобетонный лоток DN100 H230 - ЛВ-10.16.23 для тяжелых нагрузок с решеткой РВ чугунной класса E600 к проектам профессионального линейного водоотвода в промышленном и гражданском строительстве. Цена указана рекомендованная заводом производителем за комплект поставки. Конечную же стоимость определят объем заказа и логистическая составляющая. В нашей компании Вы получите всю необходимую сопроводительную документацию, а также возможность заказать доставку дренажных материалов в Ваш регион.

Для построения линии водоотвода методом каскада возможно использование серии типоразмеров в семействе от 110 до 255 мм, с шагом 25 мм, что более чем достаточно при толщине основания желоба 35 мм. Для нестандартных решений с участием лотков с уклоном предлагается обойма из 28-ми в диапазоне, так же 110-255 мм, но уже с шагом 5 мм. Модель желоба DN100 H230 может быть выполнена с вертикальным выпуском, водосливом для подключения дренажной трубы Ø110 мм.

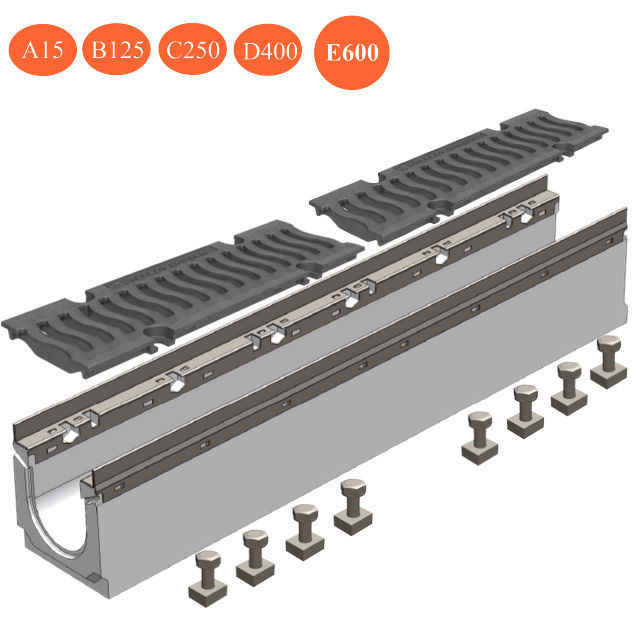

Комплект поставки

  • Железобетонный лоток B45 длиной 1 метр с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую, волнообразную структуру. Максимально возможные нагрузки на решетку - класс E!
  • 8 комплектов болтов с ответной частью М12 для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Области применения

Класс D400Класс E600

Класс D400 (400 kN) - E600 (600 kN) до 60 тонн

  • Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
    Автопредприятия, промышленные зоны, причалы, склады.

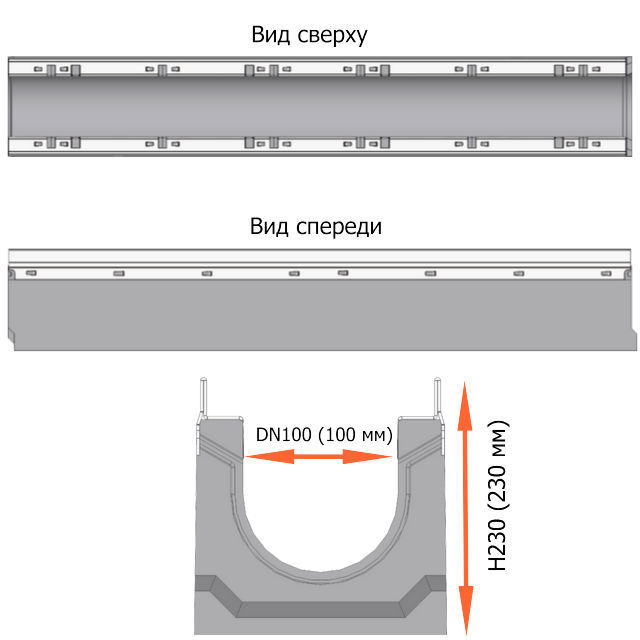

Чертеж сборного лотка ЛВ-10.16.23

Чертеж сборного лотка DN100 H230 кл. E

Чертеж сборного лотка ЛВ-10.16.23-Б, кл. E

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка и трубы Ø110 мм:

Схема построения лотка DN100 H230

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Также лотки при одинаковой ширине могут иметь внутренний уклон основания равный 0,5% (обойма из 28 лотков)

Желоба с уклоном
