SUPER DN150 H310 - лоток водоотводный бетонный, кл. E600

Цена снижена! Бетонный лоток SUPER DN150 H310, кл. E Увеличить

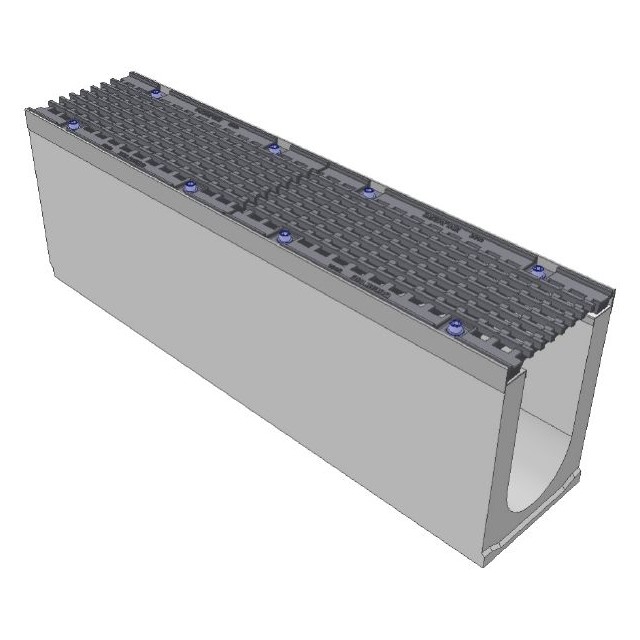

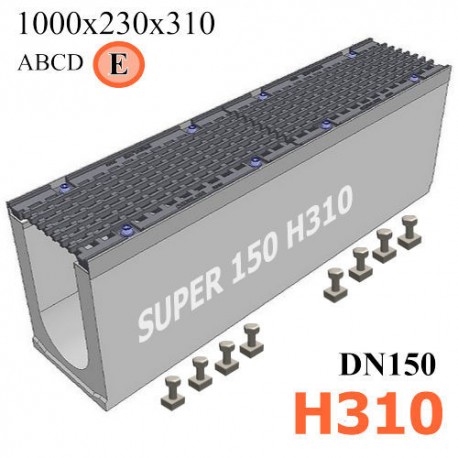

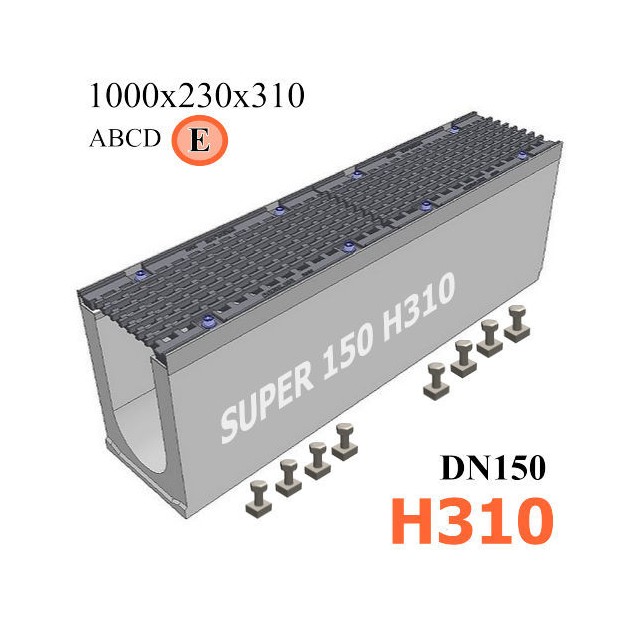

Бетонный лоток SUPER DN150 H310, кл. E

Лоток водоотводный бетонный Super DN150 h310 с решеткой чугунной ВЧ (комплект) кл. E600

  • Размеры (ДхШхВ), мм: 1000х230х310
  • Сечение: DN150
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка в сборе: 107,0 кг.
  • Структура решетки: ячеистая
  • Артикул: 4153
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.

Цена указана за комплект.

Подробнее

630 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

6 930,00 руб

7 700,00 руб

-770,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный SUPER ЛВ-15.21,3.31- бетонный с решеткой ячеистой чугунной ВЧ, кл. E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B30 по факту B40)
Класс нагрузки А-E (до 60 тонн/м. кв.)
Размеры (ДхШхВ), мм 1000х230х310
Гидравлическое сечение Ширина DN150 (150 мм), высота 250 мм.
Вес, кг 107,0
Артикул 4153
Проходное сечение 288 см²
Пропускная способность 13,1 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Изготавливается методом литья
Примечание Возможно производство данного типоразмера с вертикальным выпуском под 110-ую трубу
Кол-во на паллете 9 шт.

Подробнее

Завершает серию лоток, изготавливаемый методом литья из бетона - канал водоотводной Super шириной гидравлического сечения 150 мм и высотой по наружным отметкам 310 мм, в комплекте с чугунной решеткой высокой прочности. Типоразмер специально разработан для участия в комплексном использовании систем линейного водоотвода при строительстве дорог. Относительно толстые боковые стенки желоба (40 мм) позволяют лотку комфортно переносить воздействие высоких нагрузок. Полезная высота канала (250 мм) открывает хорошие показатели пропускной способности к естественному уклону 0,5% или 5 мм на 1 погонный метр длины лотка - 13,1 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ-15.21,3.31.- бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

Комплект поставки SUPER DN150 H310

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
  • болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN150 h310 может бить укомплектован патрубком под 110-ую трубу, если требуется организовать вертикальный водослив (арт. 41531).

Области применения

Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN)

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид лотка SUPER DN150, высота 310

Чертеж: лоток SUPER DN150 h310, вид сбоку

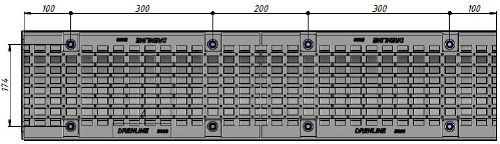

Чертеж: лоток SUPER DN150 h310, вид сверху

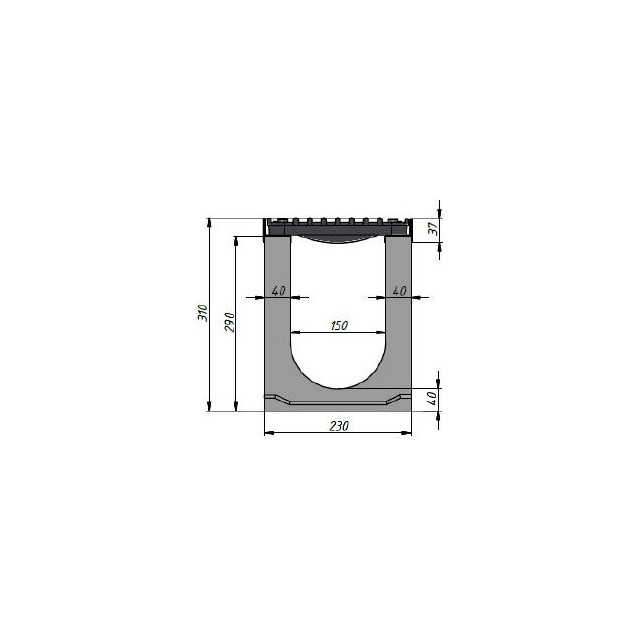

Чертеж: лоток SUPER DN150 h310, вид спереди

Вы можете купить бетонный лоток SUPER DN150 H310 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены непременные скидки. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 150 h310 и трубы Ø110 мм:

Схема построения SUPER DN150 H310

Сброс воды через пескоуловитель. Подключается 160-ая труба:

Стандартный способ сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
