SUPER DN200 H280 - лоток водоотводный бетонный, кл. E600


Бетонный лоток SUPER DN200 H280, кл. E

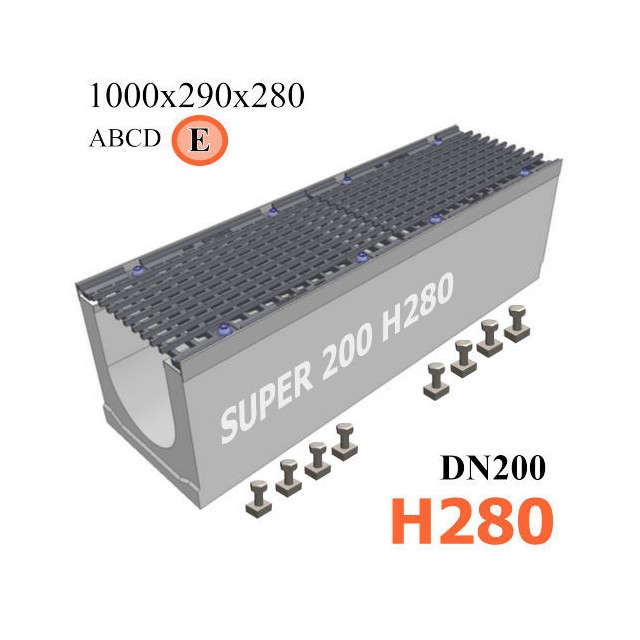

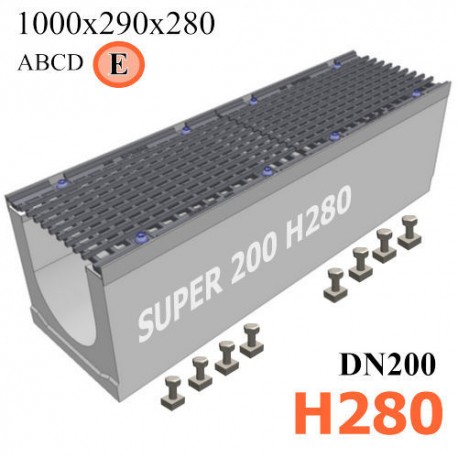

Лоток водоотводный бетонный Super DN200 h280 с решеткой чугунной ВЧ (комплект) кл. E600

  • Размеры (ДхШхВ), мм: 1000х290х280
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка в сборе: 123,0 кг.
  • Структура решетки: ячеистая
  • Артикул: 4201
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.

Цена указана за комплект.

Подробнее

645 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

8 010,00 руб

8 900,00 руб

-890,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный SUPER ЛВ-20.26,3.28.-бетонный с решеткой ячеистой чугунной ВЧ, кл. E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B30 по факту B40)
Класс нагрузки А-E (до 60 тонн/м. кв.)
Размеры (ДхШхВ), мм 1000х290х280
Гидравлическое сечение Ширина DN200 (200 мм), высота 190 мм.
Вес, кг 123,0
Артикул 4201
Проходное сечение 330 см²
Пропускная способность 16,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Изготавливается методом литья
Примечание Возможно производство данного типоразмера с вертикальным выпуском под 160-ую трубу
Кол-во на паллете 9 шт.

Подробнее

Стартовый в серии литевых лотков из ударопрочного бетона - канал водоотводной Super шириной гидравлического сечения 200 мм и высотой по наружным отметкам 280 мм, в комплекте с чугунной решеткой высокой прочности. Модель специально разработана для участия в комплексном использовании дренажных водоотводных систем при строительстве дорог. Мощные толстые боковые стенки желоба (45 мм) позволяют лотку достойно переносить воздействие высоких нагрузок. Полезная высота канала (190 мм) открывает хорошие показатели пропускной способности к естественной разуклонке 0,5% или 5 мм на 1 погонный метр длины лотка - 16,6 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ-20.26,3.28.-бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

Комплект поставки SUPER DN200 H280

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
  • болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN200 h280 может бить укомплектован патрубком под 160-ую трубу, если требуется организовать вертикальный водослив (арт. 42011).

Области применения

Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN)

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

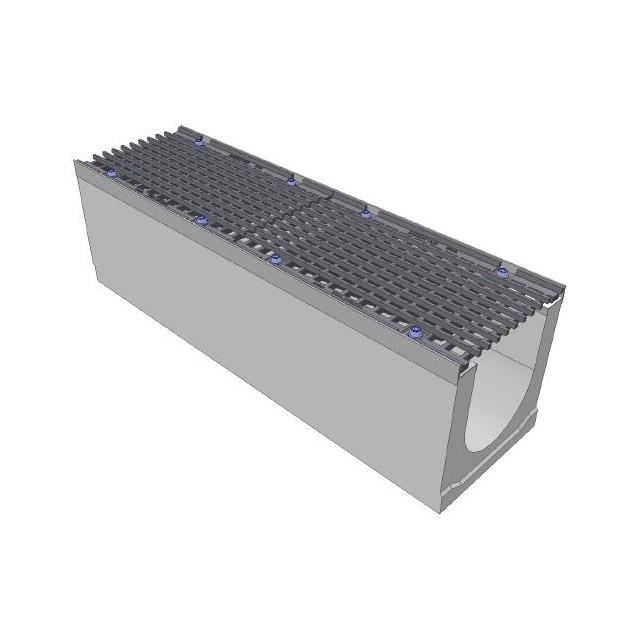

Чертежный вид лотка SUPER DN200, высота 280

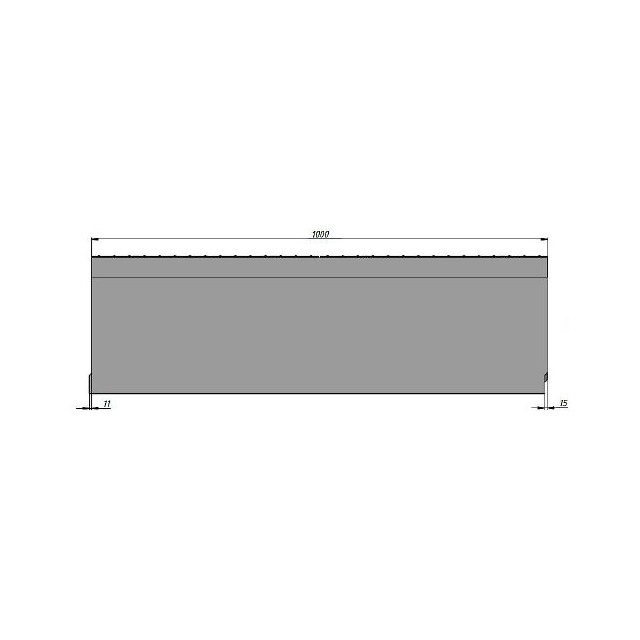

Чертеж: лоток SUPER DN200 h280, вид сбоку

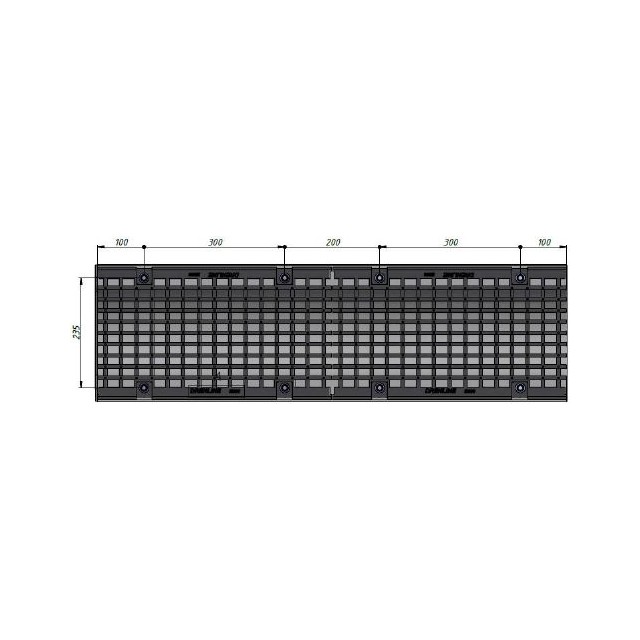

Чертеж: лоток SUPER DN200 h280, вид сверху

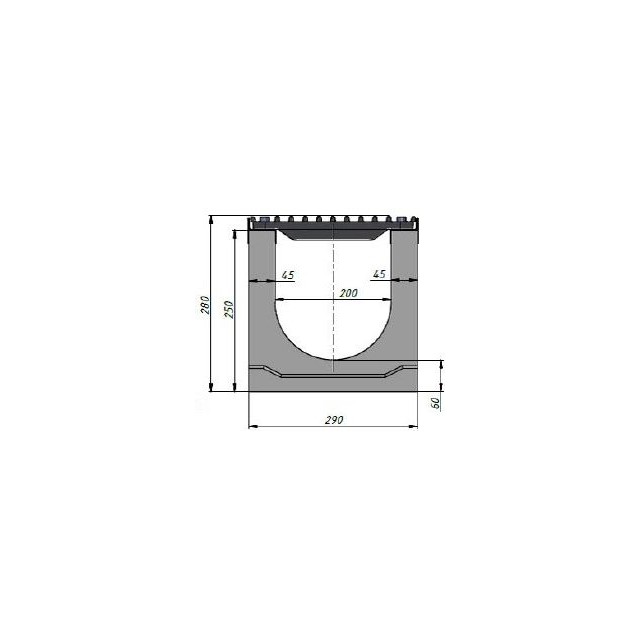

Чертеж: лоток SUPER DN200 h280, вид спереди

Вы можете купить бетонный лоток SUPER DN200 H280 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 200 h280 и трубы Ø160 мм:

Схема построения SUPER DN200 H280

Сброс воды через пескоуловитель. Подключается 160-ая труба:

Стандартный способ сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
