Бетонный лоток SUPER DN200 H310, кл. E

Продолжает серию водоотводных лотков изготавливаемых методом литья из бетона - канал дренажный Super шириной гидравлического сечения 200 мм и высотой по наружным отметкам 310 мм, в комплекте с чугунной решеткой высокой прочности. Типоразмер специально разработан для участия в комплексном использовании систем поверхностной ливневки, при строительстве дорог. Мощные толстые боковые стенки желоба (45 мм) позволяют лотку выдерживать воздействие высоких нагрузок на линию водоотвода и дорожное полотно. Полезная высота канала (220 мм) раскрывает хорошие показатели пропускной способности к естественному уклону 0,5% или 5 мм на 1 погонный метр длины лотка - 25,0 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ-20.26,3.31 -бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

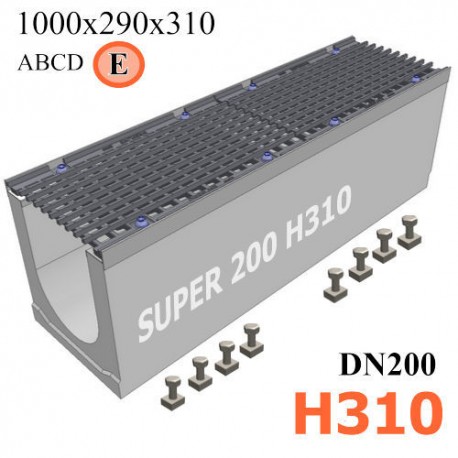

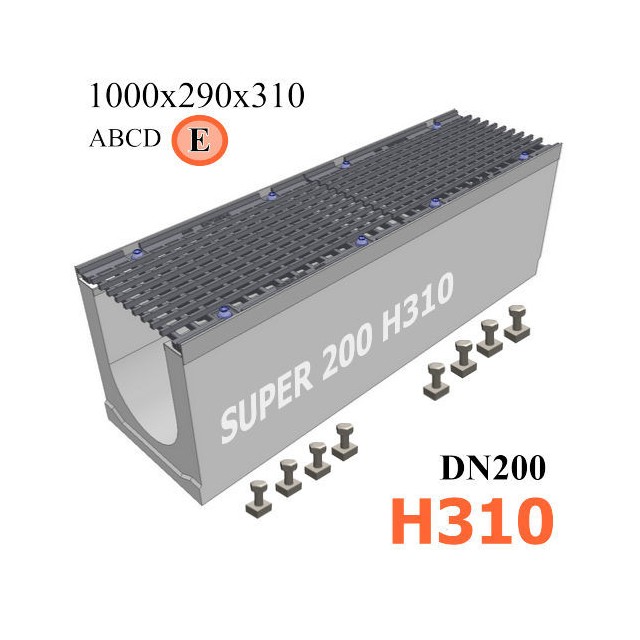

Комплект поставки SUPER DN200 H310

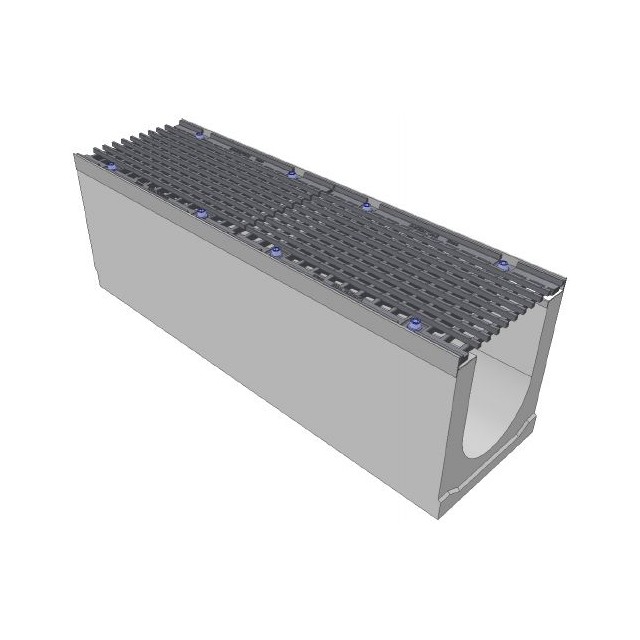

• Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).

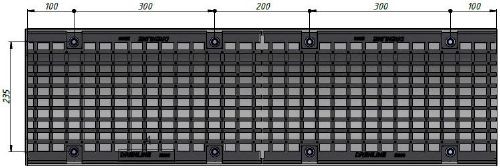

• 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
• болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN200 h310 может бить укомплектован патрубком под 160-ую трубу, если требуется организовать вертикальный водослив (арт. 42021).

Области применения

Класс A15 (15 kN) - E600 (600 kN)

• Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
  Автомобильные дороги с интенсивным движением.
  Автопредприятия, промышленные зоны.

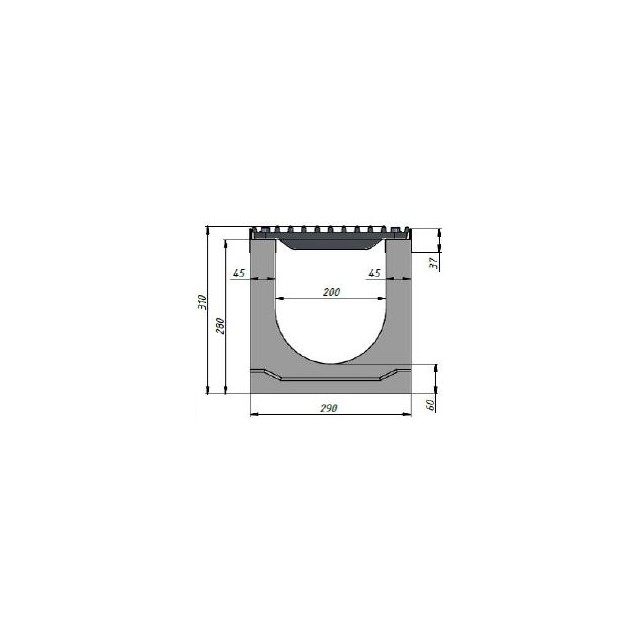

Чертежный вид лотка SUPER DN200, высота 310

Вы можете купить бетонный лоток SUPER DN200 H310 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 200 h310 и трубы Ø160 мм:

Сброс воды через пескоуловитель. Подключается 160-ая труба:

Двухстороннее соединение с песколовкой:
