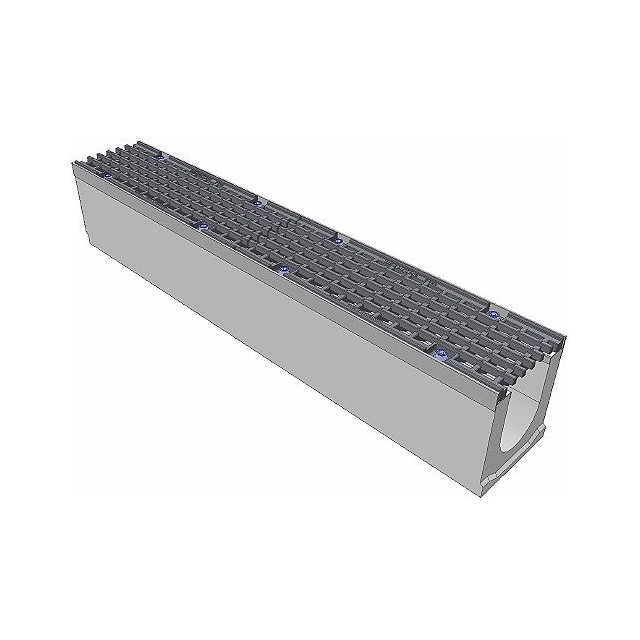

SUPER DN100 H165 - лоток водоотводный бетонный, кл. E600


Бетонный лоток SUPER DN100 H165, кл. E

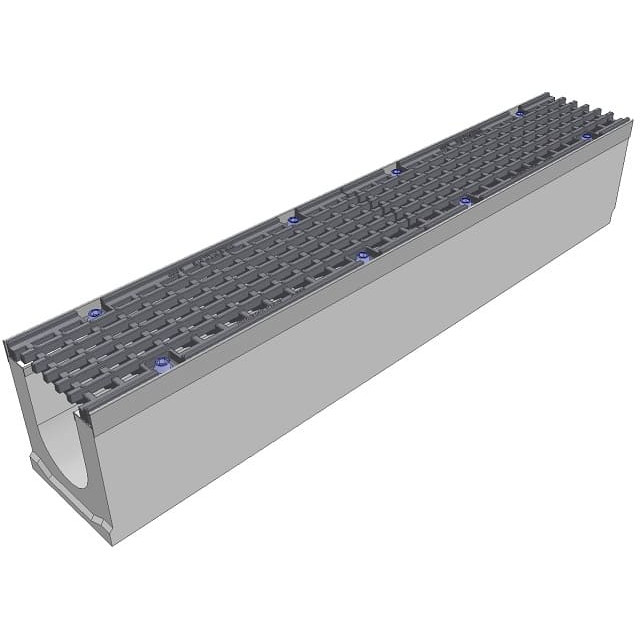

Лоток водоотводный бетонный Super DN100 h165 с решеткой чугунной ВЧ (комплект) кл. E600

  • Размеры (ДхШхВ), мм: 1000х165х165
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка в сборе: 45,0 кг.
  • Структура решетки: ячеистая
  • Артикул: 4101
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.

Цена указана за комплект.

Подробнее

1020 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

4 770,00 руб

5 300,00 руб

-530,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный SUPER ЛВ -10.16.16,5 бетонный с решеткой ячеистой чугунной ВЧ, кл. E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B30 по факту B40)
Класс нагрузки А-E (до 60 тонн/м. кв.)
Размеры (ДхШхВ), мм 1000х165х165
Гидравлическое сечение Ширина DN100 (100 мм), высота 100 мм.
Вес, кг 45,0
Артикул 4101
Проходное сечение 89 см²
Пропускная способность 2,7 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Изготавливается методом литья
Примечание Возможно производство данного типоразмера с вертикальным выпуском под 110-ую трубу
Кол-во на паллете 20 шт.

Подробнее

Начинает серию литьевых каналов из бетона - лоток водоотводной Super шириной гидравлического сечения 100 мм и высотой по наружным отметкам 165 мм, в комплекте с чугунной решеткой высокой прочности. Конструкция специально разработана для участия в комплексном использовании систем поверхностного водоотвода при строительстве дорог. Достаточно толстые боковые стенки желоба (32,5 мм) позволяют лотку комфортно переносить воздействие тяжелых нагрузок. Полезная высота канала (100 мм) открывает неплохие показатели пропускной способности к естественной разуклонке 0,5% или 5 мм на 1 погонный метр длины лотка - 2,7 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ -10.16.16,5 бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

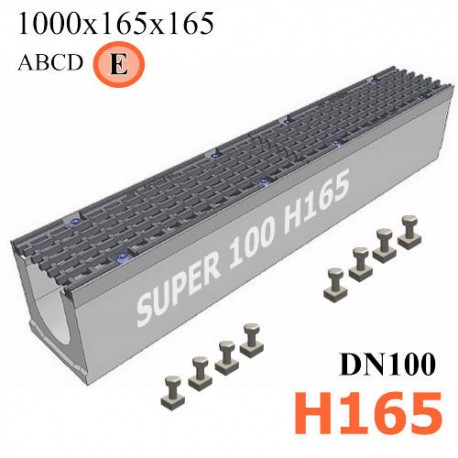

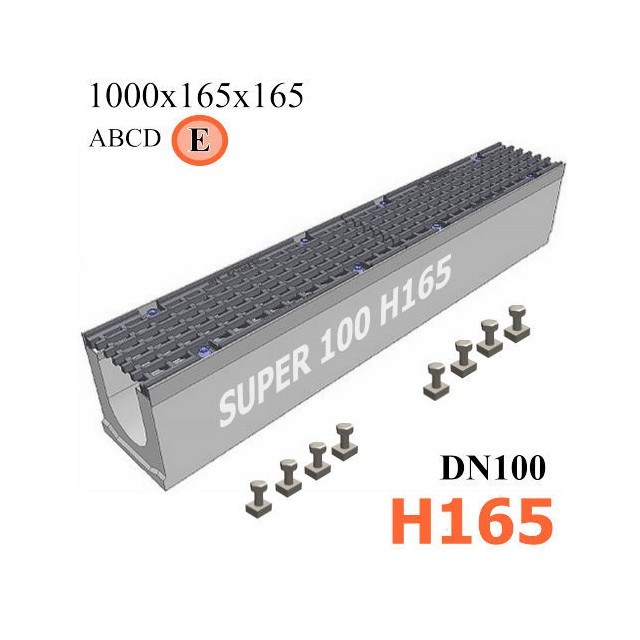

Комплект поставки SUPER DN100 H165

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
  • болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN100 h165 может бить укомплектован патрубком под 110-ую трубу, если требуется организовать вертикальный водослив (арт. 41011).

Области применения

Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN)

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид лотка SUPER DN100, высота 165

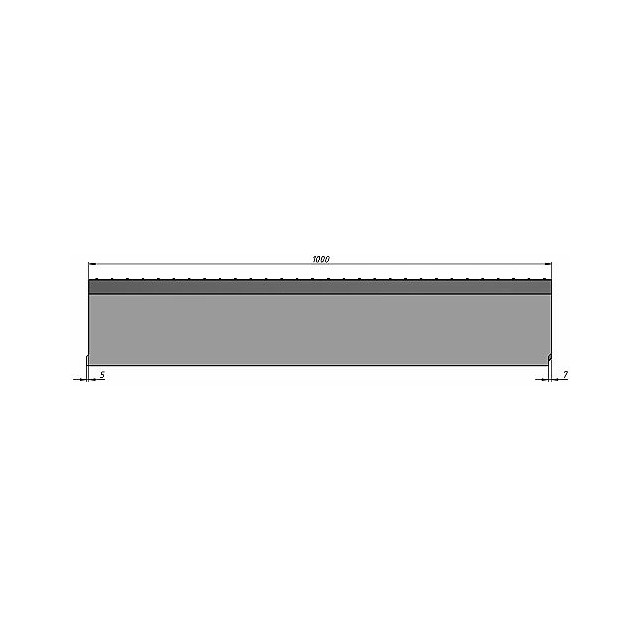

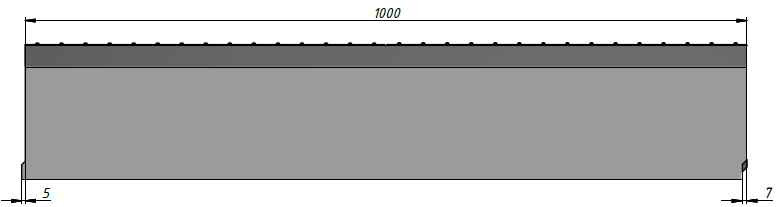

Чертеж: лоток SUPER DN100 h165, вид сбоку

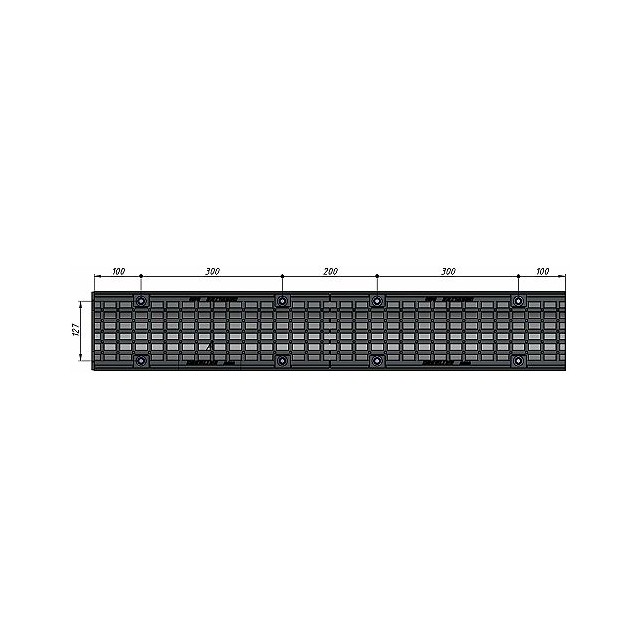

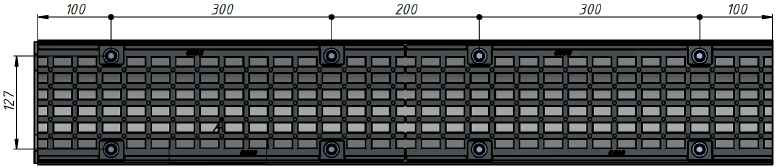

Чертеж: лоток SUPER DN100 h165, вид сверху

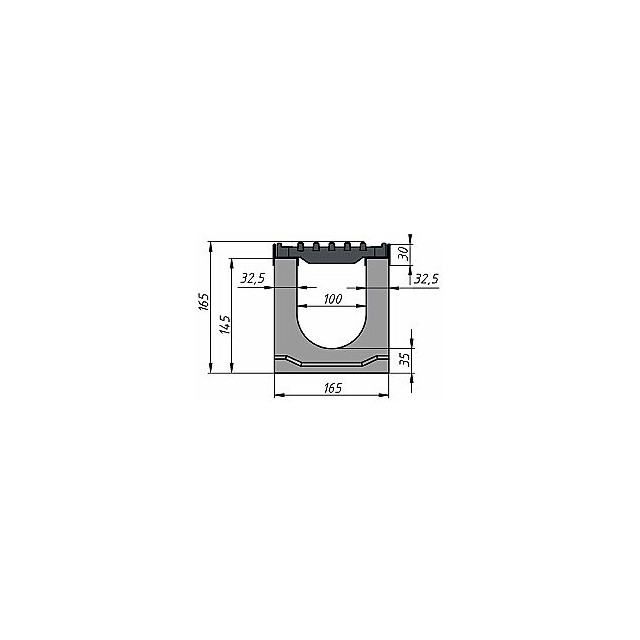

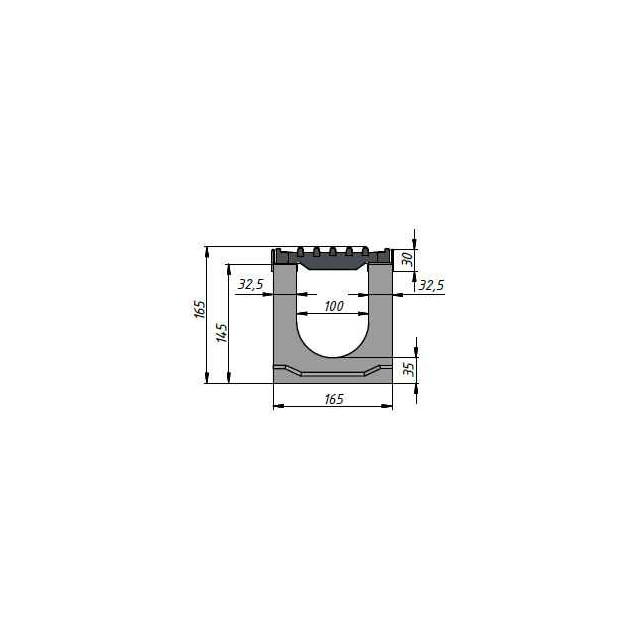

Чертеж: лоток SUPER DN100 h165, вид спереди

Вы можете купить бетонный лоток SUPER DN100 H165 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены непременные скидки. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 200 h165 и трубы Ø110 мм:

Схема построения SUPER DN100 H165

Сброс воды через пескоуловитель. Подключается 110-ая труба:

Стандартный способ сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
