SUPER DN200 H330 - лоток водоотводный бетонный, кл. E600


Бетонный лоток SUPER DN200 H330, кл. E

Лоток водоотводный бетонный Super DN200 h330 с решеткой чугунной ВЧ (комплект) кл. E600

  • Размеры (ДхШхВ), мм: 1000х290х330
  • Сечение: DN200
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес лотка в сборе: 130,0 кг.
  • Структура решетки: ячеистая
  • Артикул: 4203
  • Применение: паркинги, АЗС, автомойки, промзоны, складские комплексы, автопредприятия.

Цена указана за комплект.

Подробнее

609 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

12 400,00 руб

Характеристики

Название в проекты Комплект: лоток водоотводный SUPER ЛВ-20.26,3.33 -бетонный с решеткой ячеистой чугунной ВЧ, кл. E
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон (B30 по факту B40)
Класс нагрузки А-E (до 60 тонн/м. кв.)
Размеры (ДхШхВ), мм 1000х290х330
Гидравлическое сечение Ширина DN200 (200 мм), высота 240 мм.
Вес, кг 130,0
Артикул 4203
Проходное сечение 430 см²
Пропускная способность 28,0 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения АЗС, автопредприятия, обочины автодорог, промышленные зоны, причалы, склады
Особенности Изготавливается методом литья
Примечание Возможно производство данного типоразмера с вертикальным выпуском под 160-ую трубу
Кол-во на паллете 9 шт.

Подробнее

Завершает линейку водоотводных лотков изготавливаемых методом литья из бетона - канал ливневый Super шириной гидравлического сечения 200 мм и высотой по наружным отметкам 330 мм, в комплекте с чугунной решеткой высокой прочности. Типоразмер специально разработан для участия в комплексном использовании систем поверхностного дренажа, при строительстве дорог. Мощные толстые боковые стенки желоба (45 мм) позволяют лотку выдерживать воздействие высоких нагрузок на линию водоотвода и дорожное полотно. Полезная высота канала (240 мм) раскрывает хорошие показатели пропускной способности к естественному уклону 0,5% или 5 мм на 1 погонный метр длины лотка - 28,0 л/сек.

Прежнее название типоразмера до 2015 года:
Комплект: лоток водоотводный SUPER ЛВ-20.26,3.33 -бетонный с решеткой ячеистой чугунной ВЧ, кл. E

Лотки cерии SUPER отпускаются только в комплекте с чугунными решетками!

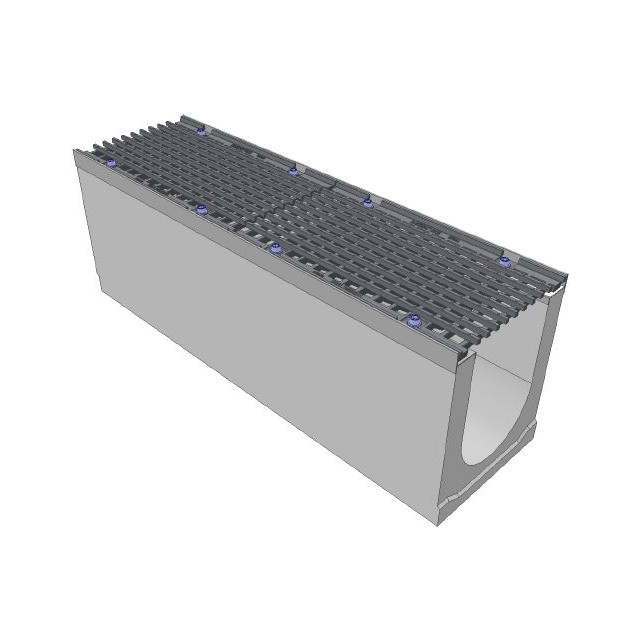

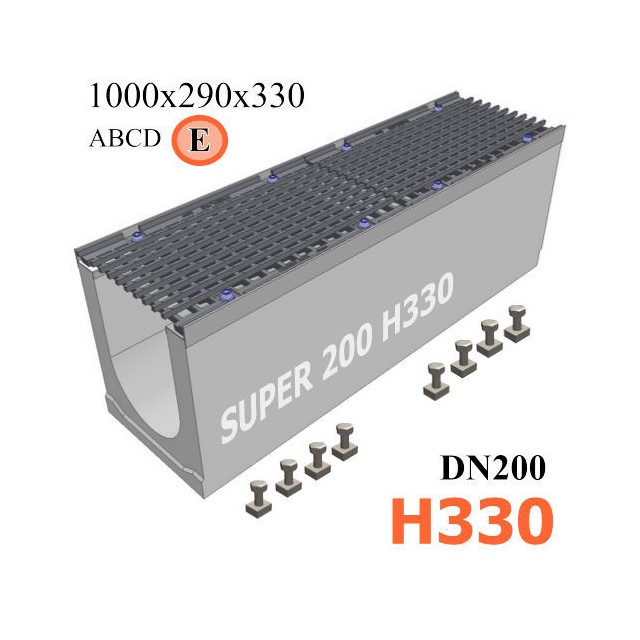

Комплект поставки SUPER DN200 H330

  • Бетонный лоток длиной 1 метр с усиливающими стальными оцинкованными насадками в верхней части бортов желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна (ВЧ50) имеющие ячеистую структуру. Максимально возможные нагрузки на решетку - класс E!
  • болтовое крепление М12 с ответной частью для надежного крепления решетки к лотку (4 шт. на одну решетку или 8 шт. на канал).

Также, бетонный лоток SUPER DN200 h330 может бить укомплектован патрубком под 160-ую трубу, если требуется организовать вертикальный водослив (арт. 42031).

Области применения

Класс C250Класс D400Класс E600

Класс A15 (15 kN) - E600 (600 kN)

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

Чертежный вид лотка SUPER DN200, высота 330

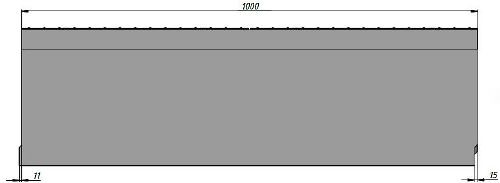

Чертеж: лоток SUPER DN200 h330, вид сбоку
Чертеж: лоток SUPER DN200 h330, вид сверху

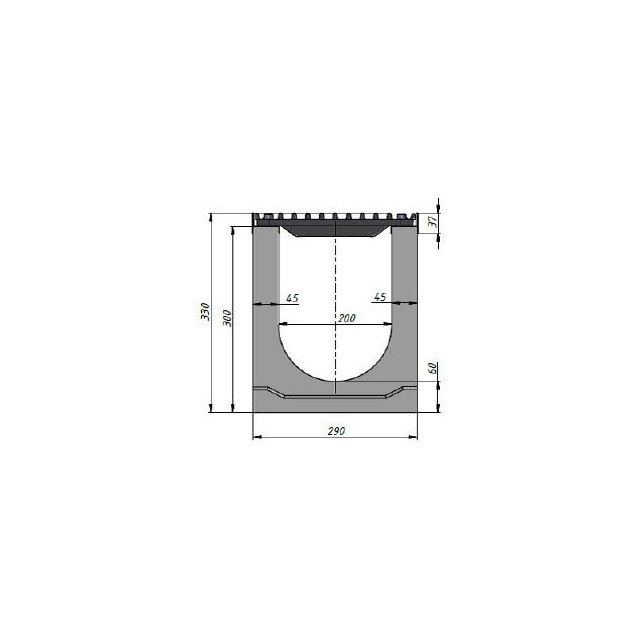

Чертеж: лоток SUPER DN200 h330, вид спереди

Вы можете купить бетонный лоток SUPER DN200 H330 для организации профессиональной ливневой канализации в промышленном и гражданском строительстве. Цена указана за комплект поставки и конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности.

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка СУПЕР 200 h330 и трубы Ø160 мм:

Схема построения SUPER DN200 H330

Сброс воды через пескоуловитель. Подключается 160-ая труба:

Стандартный способ сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем
