Profi Plastik DN100 H72 - лоток водоотводный пластиковый


Profi Plastik DN100 H72

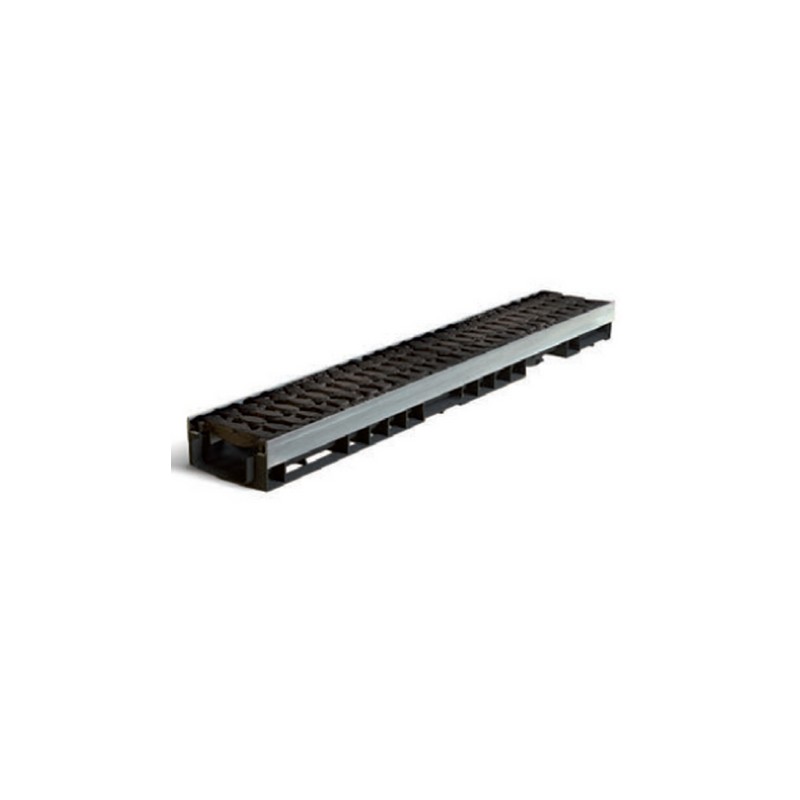

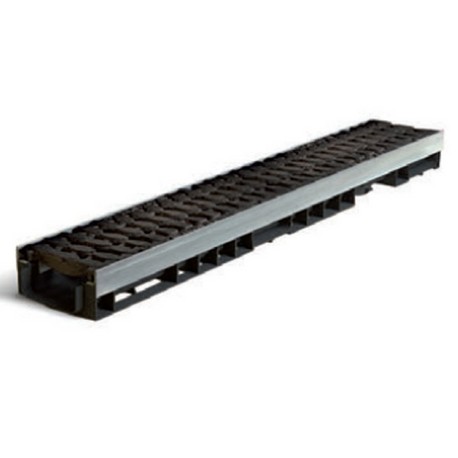

Лоток водоотводный пластиковый Profi Plastik DN100 H72

  • Размеры (ДхШхВ), мм: 1000х152х72
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 14,0 кг.
  • Артикул: 1105
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

150 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 260,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN100 H72 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15-E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х152х73
Гидравлическое сечениеШирина DN100 (100 мм), высота 63 мм.
Вес, кг14,0
Артикул1105
Пропускная способность1,98 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитаны на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN100 H72

Лоток водоотводный пластиковый Profi Plastik с шириной гидравлического сечения 100 мм (DN100), с высотой 72 мм (H72) применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. В номенклатуре пластиковых лотков не имеет отечественных аналогов.

Особенностью пластикового водоотводного лотка Profi Plastik DN100 H72 является его малая высота, которая обеспечивает возможность монтажа в местах с ограничением по высоте. В случае каскадной компоновки может использоваться как первая ступень каскада лотков DN100.

Лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра).

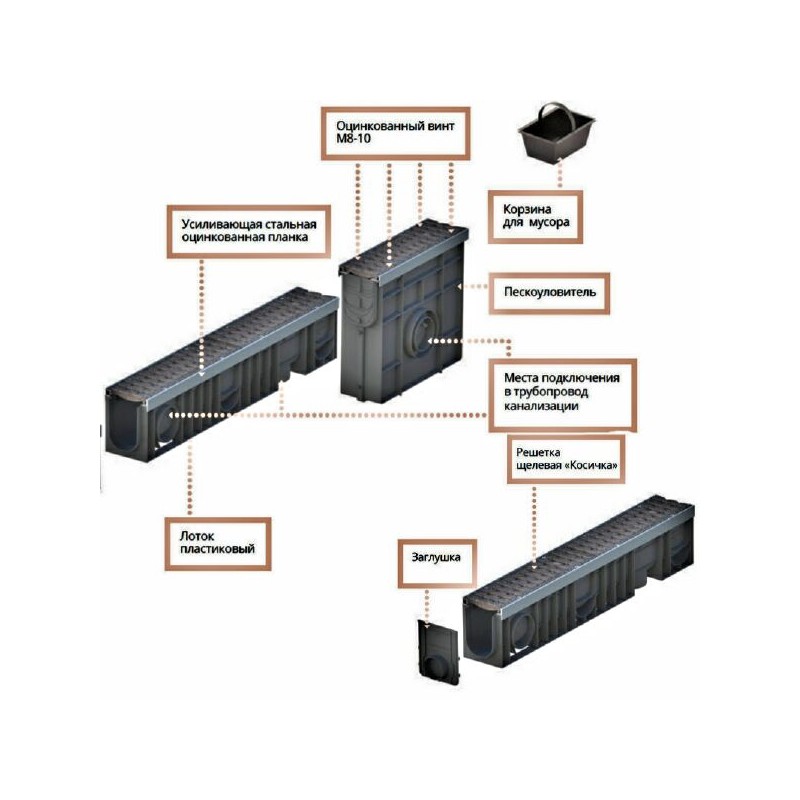

Комплектация

Водоотводные пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN100 H72

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN100 H72 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

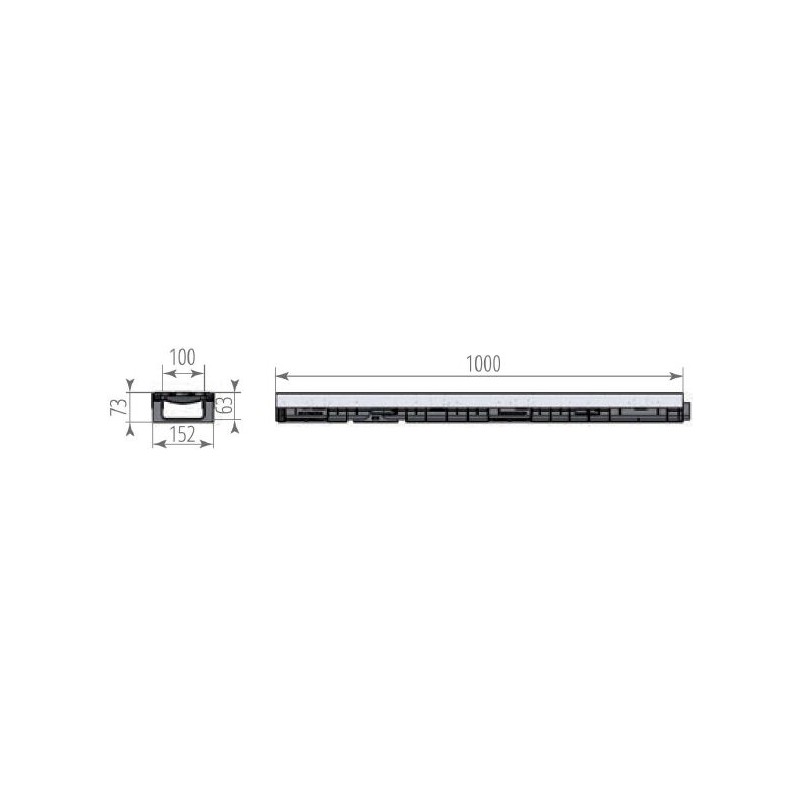

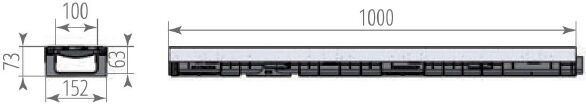

Чертежный вид лотка Profi Plastik DN100 H72

Чертежный вид лотка Profi Plastik DN100 H72

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN100 H72 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN100 H72 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN100 H72 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN100 H72

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Profi Plastik DN100

DN100 H72
DN100 H90
DN100 H138
DN100 H170
DN100 H200

Интересные гидравлические характеристики

PROFI PLASTIK DN100 H72Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
100631,98 л/сек (уклон 0,5% на 1 метр)
Площадь поперечного сечения (A), м²Смоченный периметр (P), мГидравлический радиус (R)
0,004500,178510,02523

Цена на водоотводный лоток пластиковый Profi Plastik DN100 H72 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить водоотводные лотки с чугунными решетками по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!
