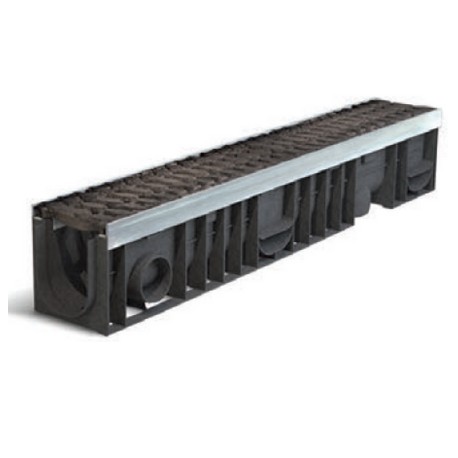

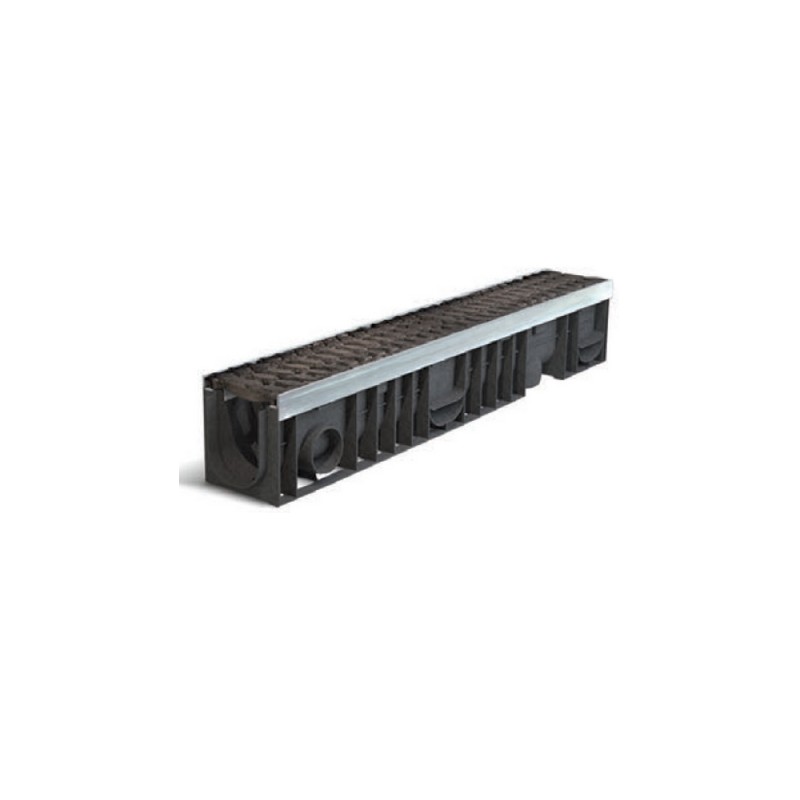

Пластиковый водоотводный лоток Profi Plastik DN100 H170 с чугунными решетками


Profi Plastik DN100 H170

Лоток водоотводный пластиковый Profi Plastik DN100 H170

  • Размеры (ДхШхВ), мм: 1000х152х170
  • Сечение: DN100
  • Класс нагрузки: А15-E600 (до 60 тонн)
  • Вес в сборе: 14,7 кг.
  • Артикул: 1102
  • Поставляется в комплекте с чугунными решетками!

Цена указана за комплект.

Подробнее

530 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 470,00 руб

Характеристики

Название в проектыЛоток водоотводный пластиковый ЛВП Profi DN100 H170 E600 комплект
МатериалВысокопрочный пластик
Класс нагрузкиА15-E600 (до 60 тонн)
Размеры (ДхШхВ), мм1000х152х170
Гидравлическое сечениеDN100
Вес, кг14,7
Артикул1102
Области примененияПромзоны высокой интенсивности, склады, порты, транспортные терминалы...
ОсобенностиПоставляется в комплекте с чугунными решетками. Рассчитан на нагрузку до класса Е600 (60 тонн)
ПримечаниеВ комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 8 винтов.

Подробнее

Лоток водоотводный PROFI PLASTIK DN100 H170

Лоток водоотводный пластиковый Profi Plastik с шириной гидравлического сечения 100 мм (DN100), с высотой 170 мм (H170) – это четвертый по высоте канал в серии Profi Plastik DN100, который применяется для промышленных зон с высокой интенсивностью движения, портов, складов и транспортных терминалов. В номенклатуре пластиковых лотков не имеет отечественных аналогов.

В случае каскадной компоновки может использоваться как четвертая или промежуточная ступень каскада лотков DN100-200.

Лотки Profi Plastik отпускаются только в комплекте с чугунными решетками кл. E600

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø75 мм.

Комплектация

Ливневые пластиковые лотки Profi Plastik поставляются в сборе с решетками типа «Косичка» из высокопрочного чугуна (ВЧ50). В комплект входит: Чугунная решетка (2 шт.*500 мм.); Усиливающая стальная оцинкованная накладка (2 шт*1000 мм.); Крепление – крепежные винты (8 шт. на канал).

История названия типоразмера

Название в проектах до 2015 года:
Лоток водоотводный Profi Plastik DN100 H170

Запланированное название в 2015 году:
Лоток водоотводный пластиковый ЛВП Profi DN100 H170 E600 комплект

Области применения

Класс A15Класс B125Класс C250Класс D400Класс E600
Класс A15 (15 kN) - E600 (600 kN) до 60 тонн
обочины дорог, АЗС, автомойки, гаражи;
автопредприятия, транспортные терминалы, промзоны;
доки, склады, дороги с высокой интенсивностью движения.

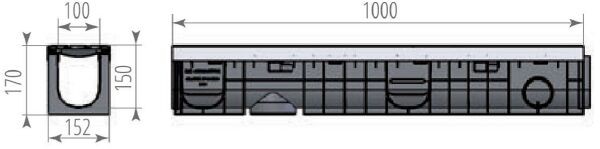

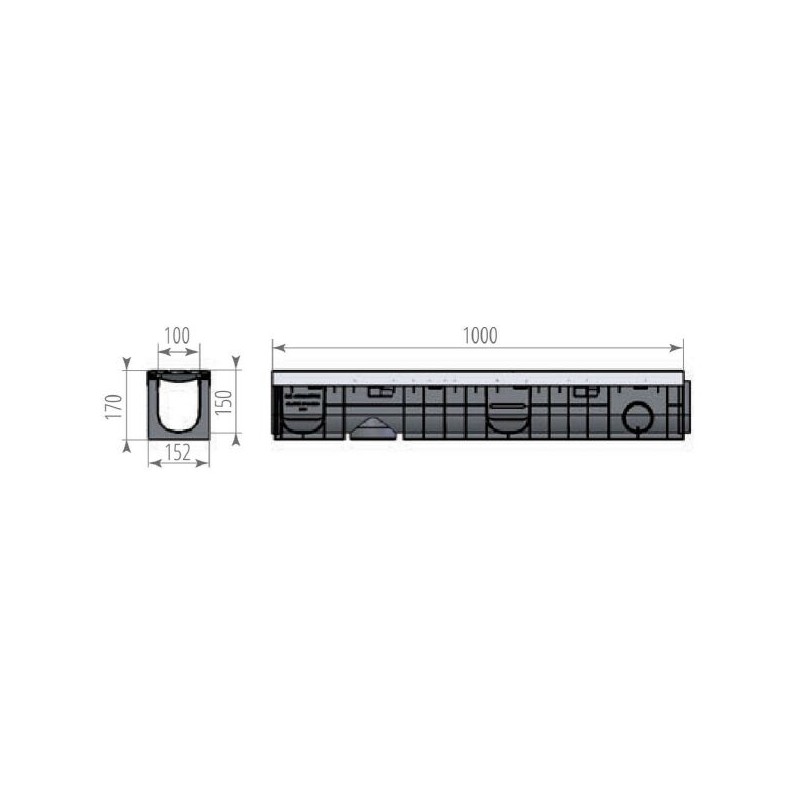

Чертежный вид лотка Profi Plastik DN100 H170

Чертежный вид лотка Profi Plastik DN100 H170

Схемы построения

Точки входа для углового соединения лотков ЛВП Profi DN100 H170 E600 комплект - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков ЛВП Profi DN100 H170 E600

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Profi Plastik DN100 H170 и трубы Ø110 мм:

Схема построения лотка Profi Plastik DN100 H170

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Profi Plastik DN100

DN100 H72
DN100 H90
DN100 H138
DN100 H170
DN100 H200

Гидравлические характеристики

PROFI PLASTIK DN100 H170Гидравлическая ширина, ммГидравлическая высота, ммПропускная способность
1001507,5 л/сек (уклон 0,5% на 1 метр)

Цена на водоотводный лоток пластиковый Profi Plastik DN100 H170 указана рекомендованная розничная с учетом НДС.

У нас Вы можете купить водоотводный лоток с чугунной решеткой по выгодно-низкой цене.
Мы доставим систему на строительный объект в любую точку страны!

Ссылки по теме:

Пластиковые лотки

Лотки Profi Plastik

Монтаж пластиковых лотков

Схемы построения лотков Profi Plastik

Загрузки

Profi Plastik DN100 H170

Чертёж водоотводного пластикового лотка Profi Plastik DN100 H170 в комплекте с чугунными решетками

Загрузки (136.91k)
