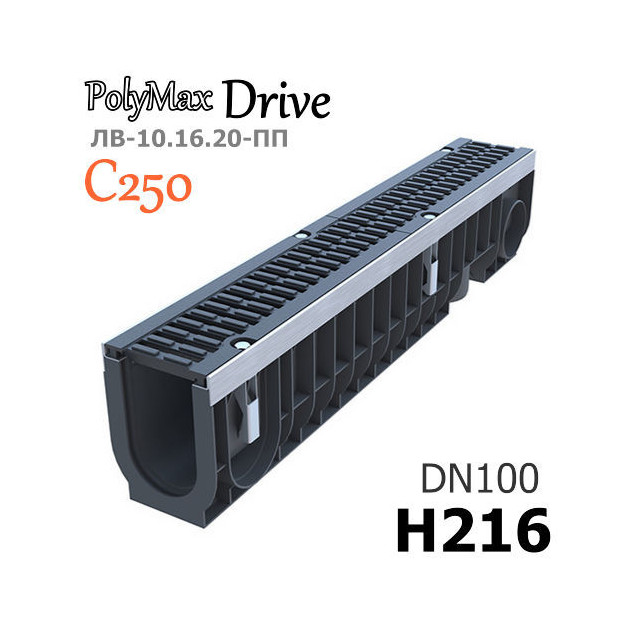

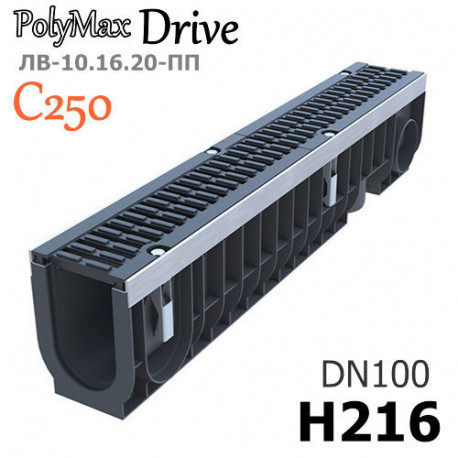

PolyMax Drive ЛВ-10.16.20 - лоток с решеткой чугунной, кл. C


Лоток PolyMax Drive DN100 H216 с решеткой, кл. C

Лоток водоотводный PolyMax Drive ЛВ-10.16.20-ПП пластиковый с решеткой щелевой чугунной ВЧ, кл. C (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х216
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 11,5 кг.
  • Артикул: 0804033-М
  • Применение: Пешеходные зоны, индивидуальная застройка, АЗС, автомойки, паркинги, гаражи.

Цена указана за комплект поставки.

Подробнее

317 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 539,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл. C (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки А-С (до 25 тонн/метр кв.)
Размеры (ДхШхВ), мм 1000х160х216
Гидравлическое сечение Ширина DN100 (100 мм)
Вес, кг 11,5
Артикул 0804033-М
Проходное сечение 149,5 см²
Пропускная способность 9,01 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Пешеходные зоны, индивидуальная застройка, АЗС, автомойки, стоянки автомобилей, гаражи.
Особенности Поставляется с щелевой чугунной решеткой класса C250
Примечание Вертикальный водослив - штатный встроенный патрубок Ø110 мм.
Кол-во на паллете 50 шт.

Подробнее

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл. C (к-т)

Самый высокий пластиковый усиленный лоток серии PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса С250. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 149,5 см², пропускная способность: 9,1 литра в секунду при уклоне 0,5%. Уверенные гидравлические характеристики канала хорошо раскрываются на площадях с большой площадью водосбора. Лоток устанавливается в местах, где нет ограничения по глубине заложения системы, применяется, когда не хватает пропускной способности 170-ого желоба.

Лоток PolyMax Drive ЛВ-10.16.20-ПП с РВ щель ВЧ кл.C чаще всего применяется для организации линейного водоотвода в многоуровневых паркингах, в основном по периметру основной стояночной площадки, так как класс нагрузки, всё-таки слабоват для участия на передовой, проезжей части парковки.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:
Варианты лотков PolyMax Drive DN100

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.20-ПП-РВ-ВЧ-Щ3.

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-10.16.20-ПП с чугунной щелевой решеткой класса C250 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс C!
  • 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

Вид чугунной решетки класса C250 для пластиковых лотков PolyMax Drive:
Чугунная решетка к лоткам PolyMax Drive DN100

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

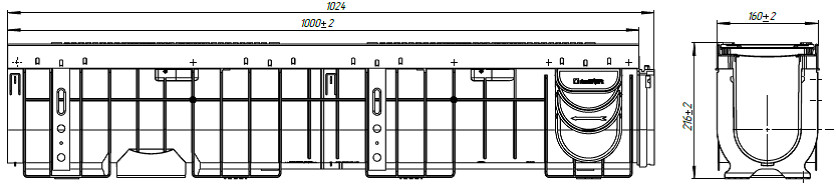

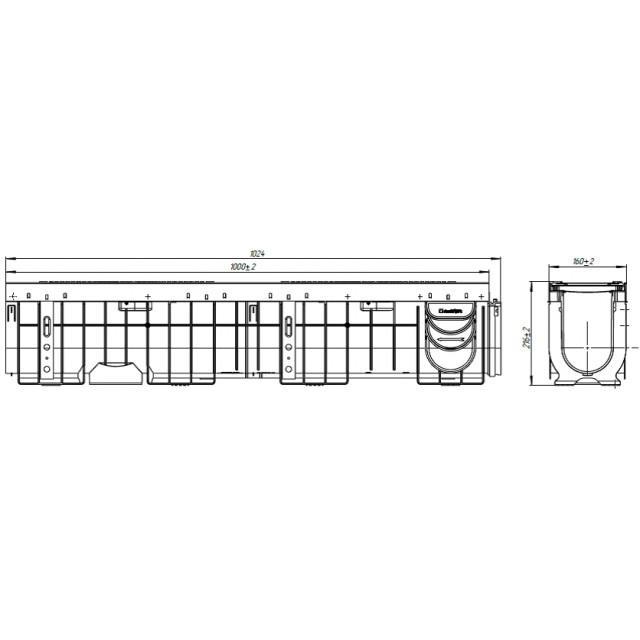

Чертежный вид лотка PolyMax Drive DN100 H216

Лоток PolyMax Drive DN100, вид сверхуЧертеж лотка PolyMax Drive ЛВ-10.16.20-ПП с чугунной решеткой, кл. C

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H216 и трубы Ø110 мм:

Схема построения PolyMax Drive DN100 H216

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
