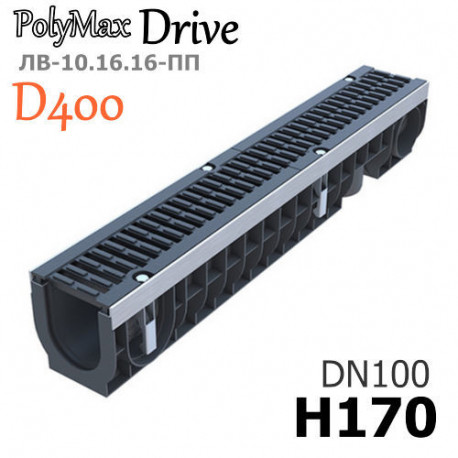

PolyMax Drive ЛВ-10.16.15-ПП, кл. D - лоток с чугунной решеткой

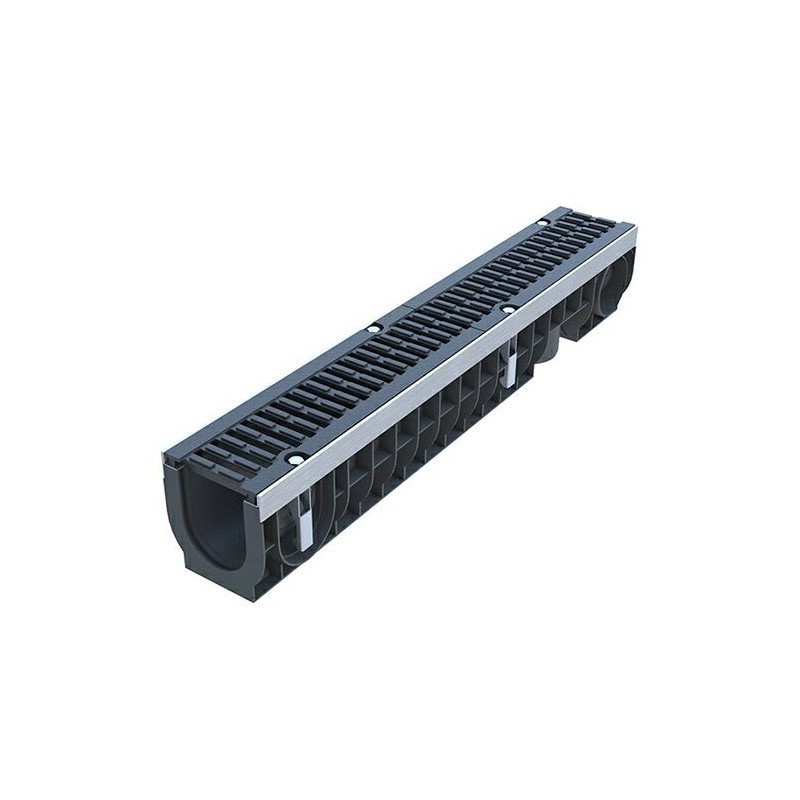

Лоток PolyMax Drive DN100 H170, кл. D с чугунной решеткой

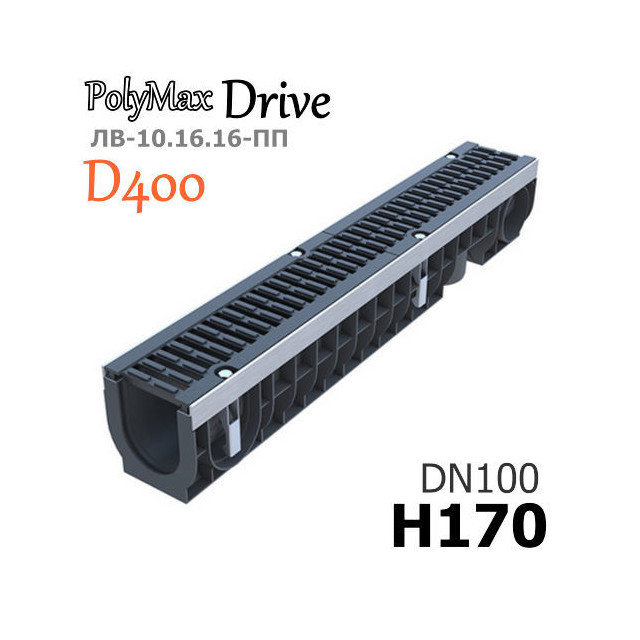

Лоток водоотводный PolyMax Drive ЛВ-10.16.16-ПП пластиковый с решеткой щелевой чугунной ВЧ кл. D (комплект)

  • Размеры (ДхШхВ), мм: 1000х160х170
  • Сечение: DN100
  • Класс нагрузки: А15-D400 (до 40 тонн)
  • Вес в сборе: 12,7 кг.
  • Артикул: 0800034-М
  • Применение: Паркинги, АЗС, автомойки, дороги с интенсивным движением, склады, промзоны.

Цена указана за комплект поставки.

Подробнее

66 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

5 954,00 руб

Характеристики

Название в проекты Лоток PolyMax Drive ЛВ-10.16.15-ПП с РВ щель ВЧ кл. D (к-т)
Материал Морозостойкий полипропилен, высокопрочный чугун
Класс нагрузки D400 (до 40 тонн)
Размеры (ДхШхВ), мм 1000х160х170
Гидравлическое сечение Ширина DN100 (100 мм), высота 108,5 мм.
Вес, кг 12,7
Артикул 0800034-М
Проходное сечение 93,3 см²
Пропускная способность 5,2 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, автомойки, дороги с интенсивным движением, склады, промзоны.
Особенности В комплекте: 1 лоток пластиковый, 2 решетки из чугуна ВЧ 50, усиленные планки, 4 винта.
Примечание Вертикальный водослив - штатный встроенный патрубок Ø110 мм.
Кол-во на паллете 50 шт.

Подробнее

Лоток PolyMax Drive ЛВ-10.16.15-ПП с РВ щель ВЧ кл. D (к-т)

Лоток с высоким бортом пластиковый усиленной серии PolyMax Drive сечением DN100 (100 мм) с оцинкованными насадками на бортах желоба и укомплектованный чугунными решетками класса D400. Материал лотка - морозостойкий полипропилен. Походное сечение желоба: 98,5 см², пропускная способность: 6,2 литра в секунду при уклоне 0,5%. Хорошие гидравлические характеристики канала раскрывают уверенный КПД ливневки. Лоток устанавливается в местах, где нет ограничения по глубине заложения системы, применяется, когда не хватает пропускной способности 120-ого желоба.

Лоток PolyMax Drive ЛВ-10.16.15-ПП с РВ щель ВЧ кл.D чаще всего применяется для организации линейного стока воды в многоуровневых паркингах, в основном на проезжей части парковки, так как класс нагрузки системы позволяет выдерживать интенсивные механические и динамические воздействия на линию водоотвода.

Варианты типоразмеров лотков в семействе PolyMax Drive сечением DN100:
Варианты лотков PolyMax Drive DN100

В желобе имеется штатный патрубок для вертикального водослива и подключения фасонной частью трубы Ø110 мм. При каскадном построении поверхностного водоотвода удобно использовать переходники с размера на размер. Узел в точке сброса лучше оборудовать с помощью пескоуловителя, который предлагается в 2-х вариантах исполнения – высотой 416 мм и 616 мм. Подключение к песколовкам осуществляется так же через специальные переходники и заглушки.

В проектной документации в названии данного типоразмера комплекта может быть применена маркировка: PolyMax Drive ЛВ-10.16.15-ПП-РВ-ВЧ-Щ4.

Вы можете купить пластиковый лоток PolyMax Drive ЛВ-10.16.16-ПП с чугунной щелевой решеткой класса D400 для организации профессиональной ливневой канализации как в промышленном, так и в гражданском строительстве. Цена указана за комплект поставки, а конечную стоимость системы определяет формирование общего счета. Для строительных и торгующих компаний предусмотрены особые условия. НПО в составе ГК «Стройпроект» поможет Вам в гидравлических расчетах и выборе подходящих типоразмеров водоотводных лотков для данной местности

Комплект поставки

  • Пластиковый лоток длиной 1 метр с усиливающими стальными оцинкованными насадками на боковых стенках желоба (2 шт.*1000 мм).
  • 2-е решетки длиной 0,5 метра из высокопрочного чугуна ВЧ50, имеющие щелевую структуру. Максимально возможные нагрузки на решетку - класс D!
  • 4-е крепежных комплекта М10 (болт 10*25 и гайка 10*557) для надежного крепления решетки в лотке по периметру - 2-а комплекта на одну решетку

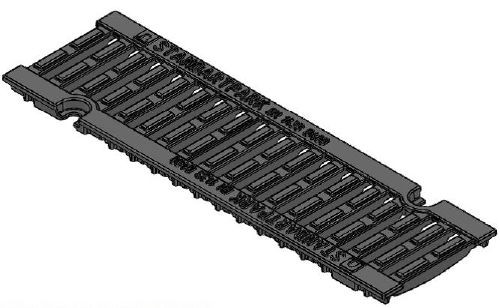

Вид чугунной решетки класса D400 для пластиковых лотков PolyMax Drive:
Чугунная решетка к лоткам PolyMax Drive DN100

Области применения

Класс A15Класс B125Класс C250Класс D400

Класс A15 (150 kN) - D400 (400 kN) до 40 тонн/м. квадратный

  • Гаражи, обочины дорог, стоянки автомобилей, АЗС, автомойки.
    Автомобильные дороги с интенсивным движением.
    Автопредприятия, промышленные зоны.

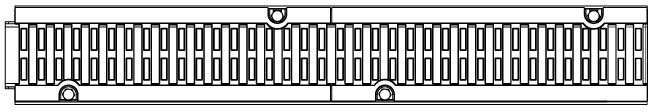

Чертеж лотка PolyMax Drive DN100 H170, кл. D

Лоток PolyMax Drive DN100, кл. D, вид сверхуЧертеж лотка PolyMax Drive ЛВ-10.16.16-ПП с чугунной решеткой, кл. D

Типовые схемы построения

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка PolyMax Drive DN100 H170 и трубы Ø110 мм:

Схема построения PolyMax Drive DN100 H170

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Типовой вариант сброса воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с пескоуловителем

Схема линейного водоотвода при помощи каскада лотков:

Каскады
