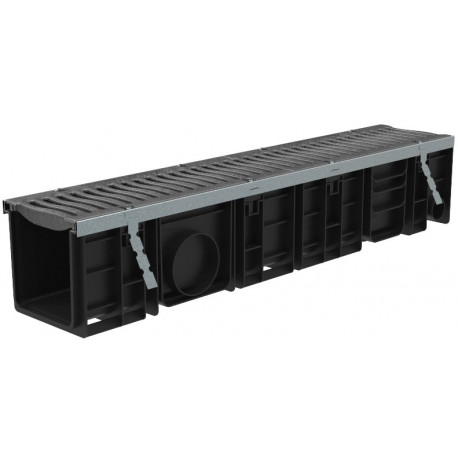

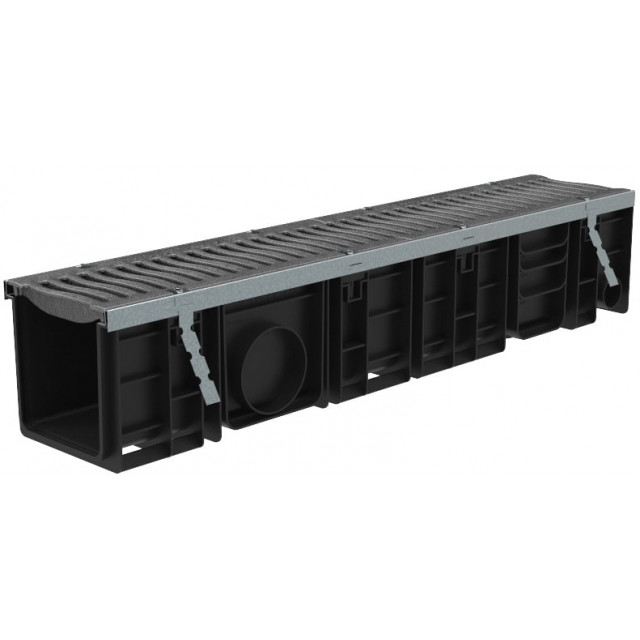

Пластиковый лоток DN150 H194 с чугунной решеткой кл. Е (комплект)

Купить лоток водоотводный пластиковый ЛВП DN150 H194 Е600 комп.

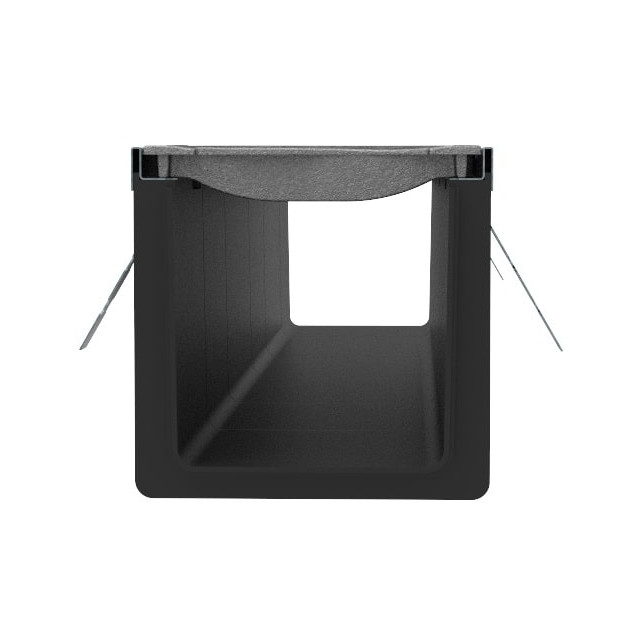

Единственный в серии усиленный канал шириной гидравлического сечения DN150, П-образной формы, производится с запрессованными стальными оцинкованными насадками на бортиках лотка. Устанавливается в местах большого трафика движения автотранспорта. Желоб на базе типоразмера с высотой 180 мм, после оснастки получил габаритную высоту 194 мм, где 14 мм - это посадочное место для мощной водоприемной решетки. В итоге, при фактической высоте характеристика проходного сечения лотка отмечена показателем 177,3 см², а пропускная способность канала, при уклоне 0,5% или 5 мм на 1 метр длины водоотвода, составляет 25,6 литра в секунду.

Области применения

Класс С250 (250 kN) - E600 (600 kN) до 60 тонн

• Гаражи, обочины автодорог, стоянки автомобилей, АЗС, автомойки.
  Автопредприятия, промышленные зоны, причалы, склады.

Комплект поставки

• Лоток длиной 1 метр из морозоустойчивого и адаптивного пластика с усиливающими стальными оцинкованными 80 мкм насадками на боковых стенках (2 шт.*1000 мм) - 1 шт.

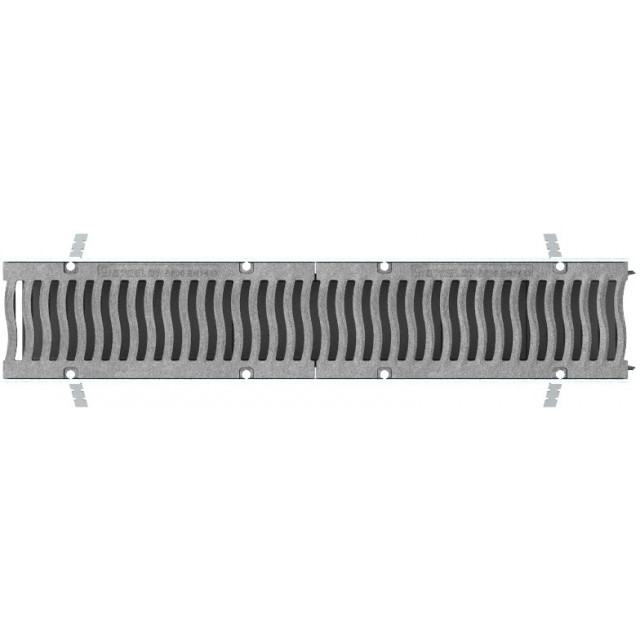

• Решетки длиной 0,5 метра из высокопрочного чугуна ВЧ-50, имеющие щелевую однорядную, волнообразную структуру, под нагрузки класса E600 - 2 шт.
• Крепежный комплект М8 (Винт+Т-образная полиамидная ответная планка) для фиксации решетки к лотку ПО ПЕРИМЕТРУ - 8 шт. (расход: 1 решетка = 4 фиксатора).
• Стальные закладные анкера на внешних стенках лотка - дополнительный держатель оцинкованной насадки при омоноличивании - 4 шт.

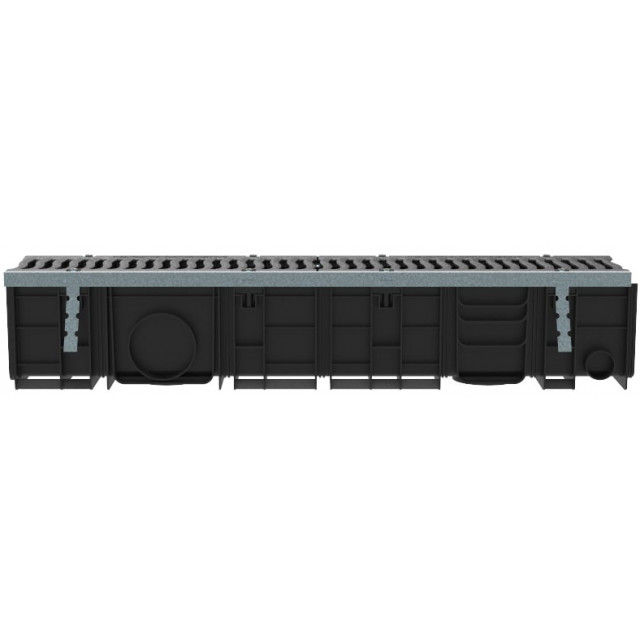

Лоток ЛВП DN150 H194 Е600 комп. оснащён вертикальным штатным парубком (фланец) для подключения к трубам канализации Ø 70 и 110 мм, боковым Ø 50 и 110 мм, а также посадочным местом, для углового соединения желобов, образуя Г, Т, П-образные геометрии линейного водоотвода.

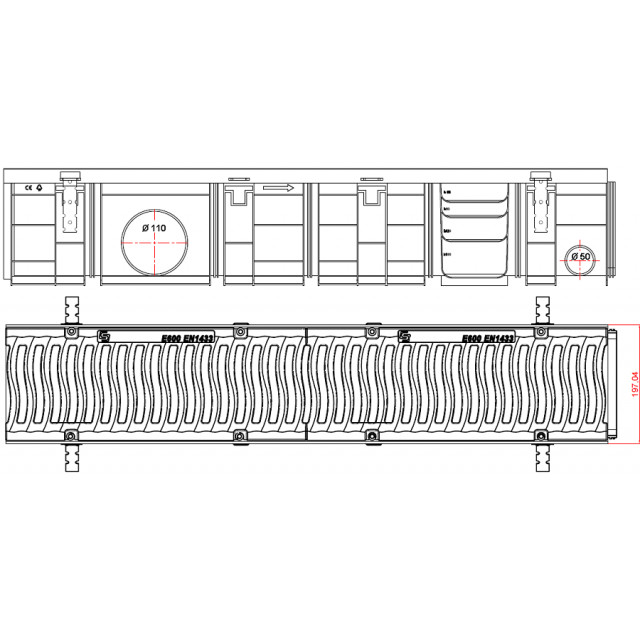

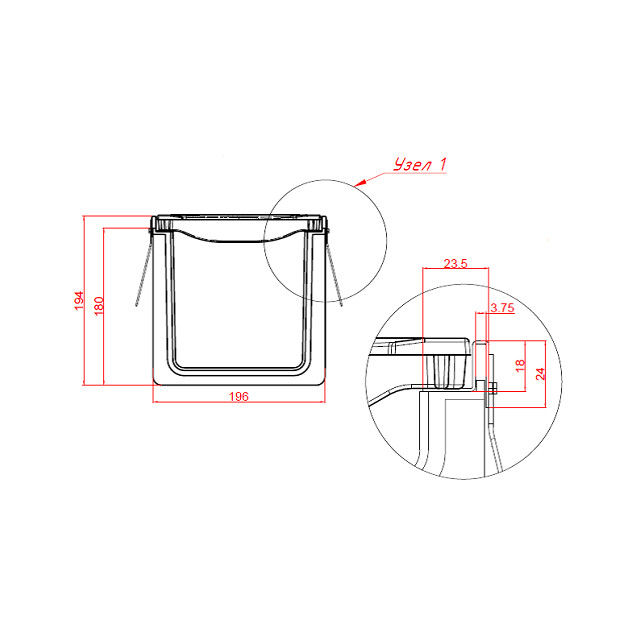

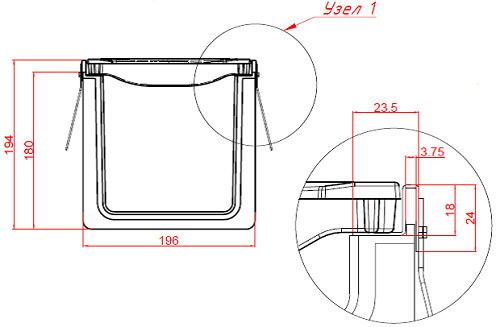

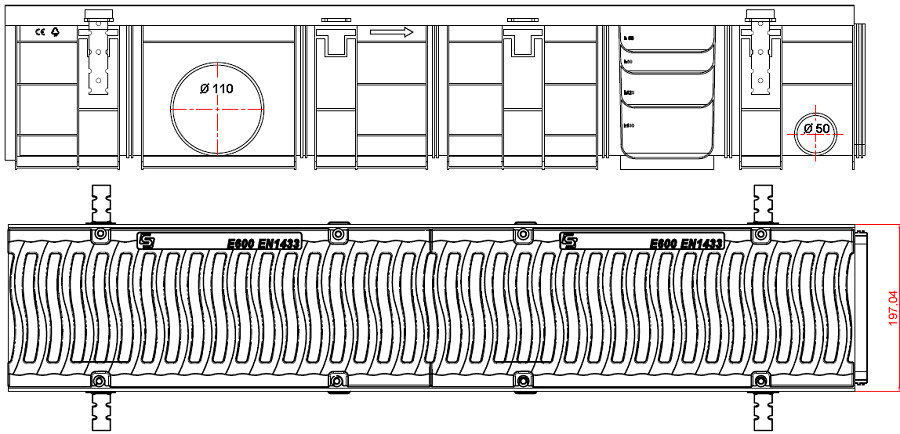

Чертежный вид элементов комплекта
