Norma Plastik DN100 H120 – лоток пластиковый дренажный ЛВП

Цена снижена! Norma Plastik DN100 H120 Увеличить

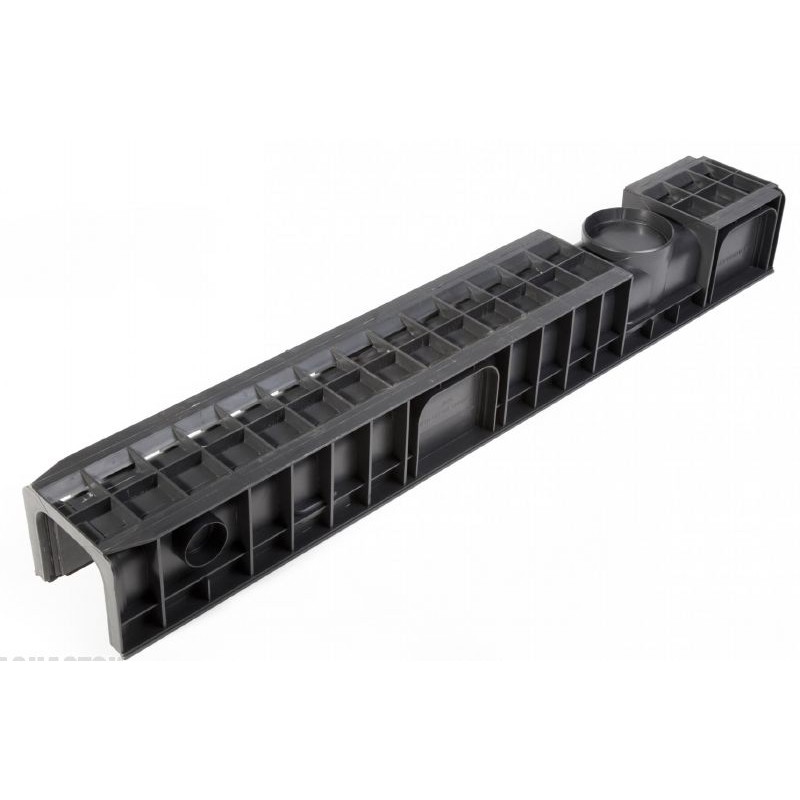

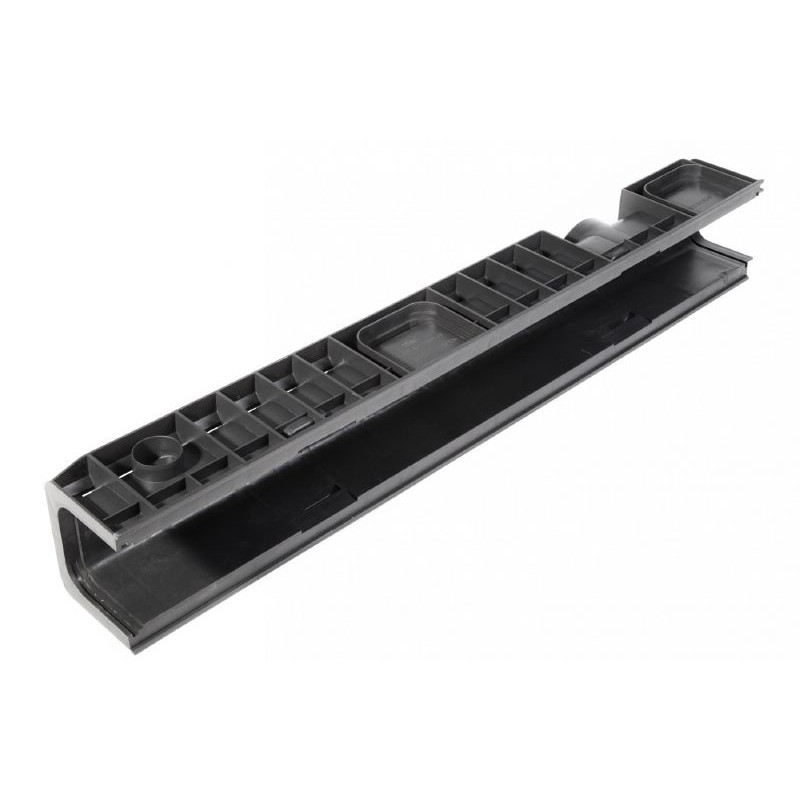

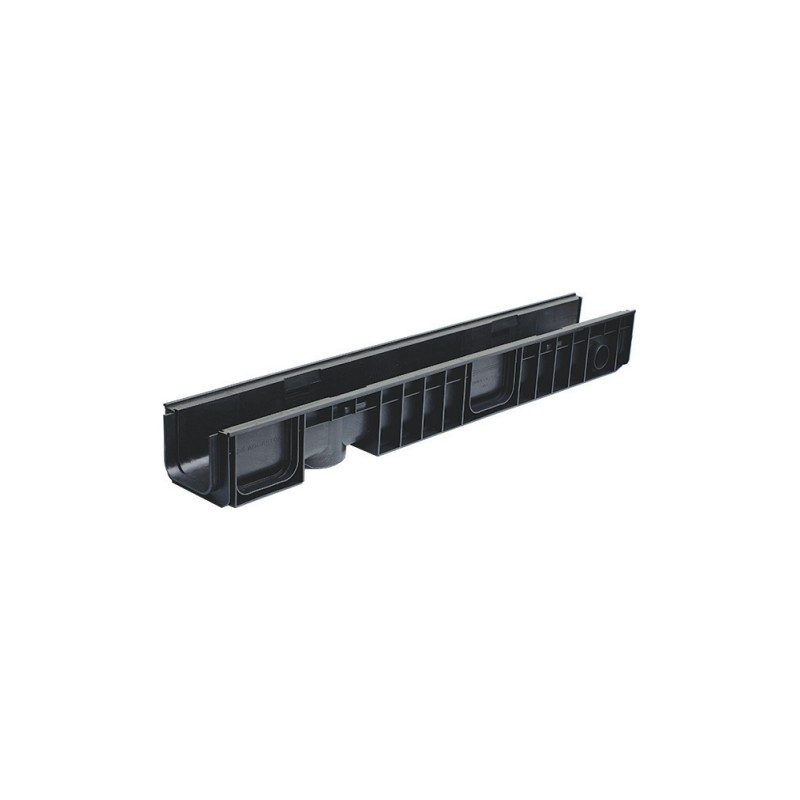

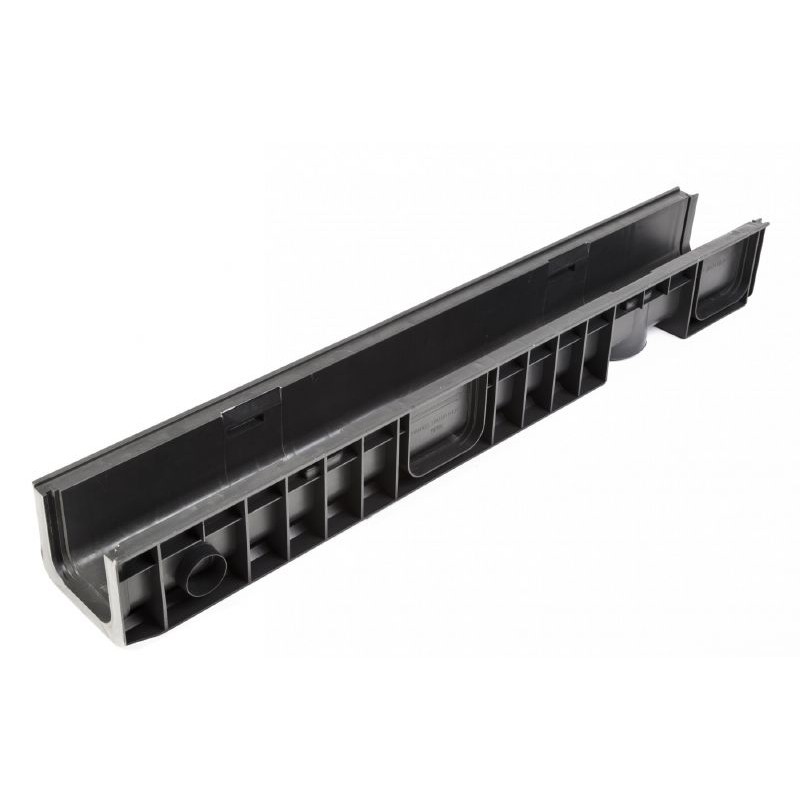

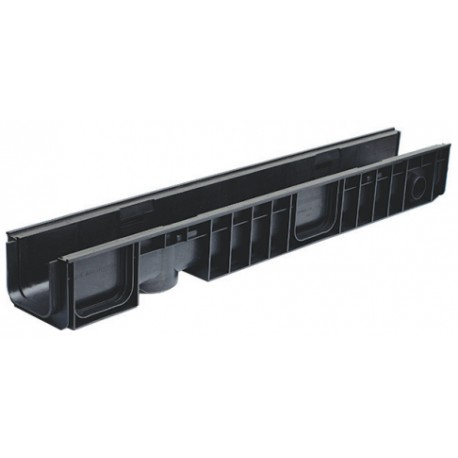

Norma Plastik DN100 H120

Лоток водоотводный пластиковый ЛВП Norma DN100 H120

  • Размеры (ДхШхВ), мм: 1000х148х120
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 1,7 кг.
  • Артикул: 11012
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

2694 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

380,00 руб

475,00 руб

-95,00 руб

Характеристики

Название в проекты Лоток водоотводный NORMA PLASTIK DN100 H120
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х120
Гидравлическое сечение Ширина DN100 (100 мм), высота 100 мм.
Вес, кг 1,7
Артикул 11012
Пропускная способность 5,05 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для пешеходных и проезжих зон, частных территорий и домовладений
Особенности Самый популярный типоразмер водоотводного пластикового лотка. Является оптимальным по высоте для большинства решений в серии DN100. Наличие вертикального водослива (вертикальный патрубок для возможности соединения с трубкой диаметром от 110 мм)
Примечание Дополнительно рекомендуется комплектовать ливневыми, дренажными решетками
Кол-во на паллете 91 шт.

Подробнее

Лоток водоотводный NORMA PLASTIK DN100 H120

Пожалуй, самый востребованный типоразмер водоотводного пластикового лотка, который благодаря своей высоте стал оптимальным для большинства решений в серии.

Пластиковый дренажный лоток Norma Plastik с шириной гидравлического сечения 100 мм (DN100), с высотой 120 мм (H120) применяется для обустройства линейного дренажа пешеходных и проезжих зон, частных территорий и домовладений.

Особенностью пластикового водоотводного лотка Norma Plastik DN100 H120 являются: простота монтажа, ударопрочность, морозостойкость, долговечность. В случае каскадной компоновки может использоваться как промежуточная или третья ступень каскада лотков DN100.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø50 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN100 H120

Название в 2014 году:
Лоток водоотводный Norma Plastik DN100 H120

Актуальное название с 2015 года:
Лоток водоотводный пластиковый ЛВП Norma DN100 H120

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

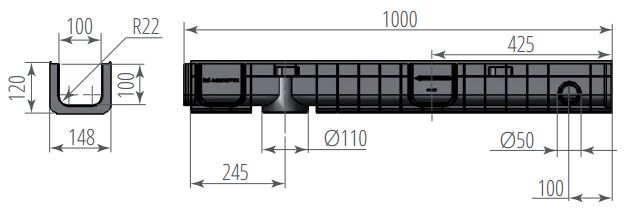

Чертежный вид лотка Norma Plastik DN100 H120

Чертежный вид лотка Norma Plastik DN100 H120

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN100 H120 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN100 H120

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN100 H120 и трубы Ø110 мм:

Схема построения лотка Norma Plastik DN100 H120

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Norma Plastik DN100

DN100 H55
DN100 H70
DN100 H120
DN100 H150
DN100 H180

Интересные гидравлические характеристики

NORMA PLASTIK DN100 H120  Площадь поперечного сечения (A), м² Смоченный периметр (P), м Гидравлический радиус (R)
0,00937 0,27290 0,03433
Купить пластиковый водоотводный лоток Aquastok Norma Plastik DN100 H120 из серии ЛВП Norma рекомендуется для частного благоустройства территории и строительства дорог. Цена указана с учетом всех налоговых ставок и предусмотренных сезонных скидок на системы линейного водоотвода.
