Norma Plastik DN100 H180 - лоток водоотводный пластиковый ЛВП

Цена снижена! Norma Plastik DN100 H180 Увеличить

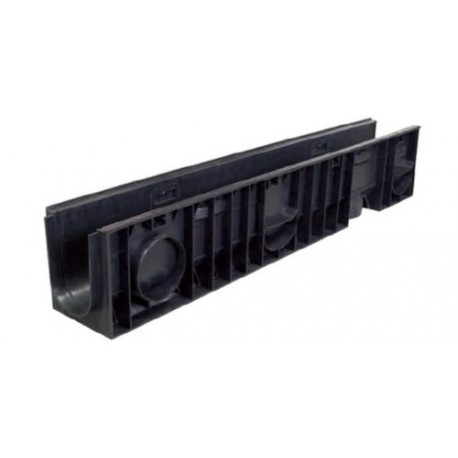

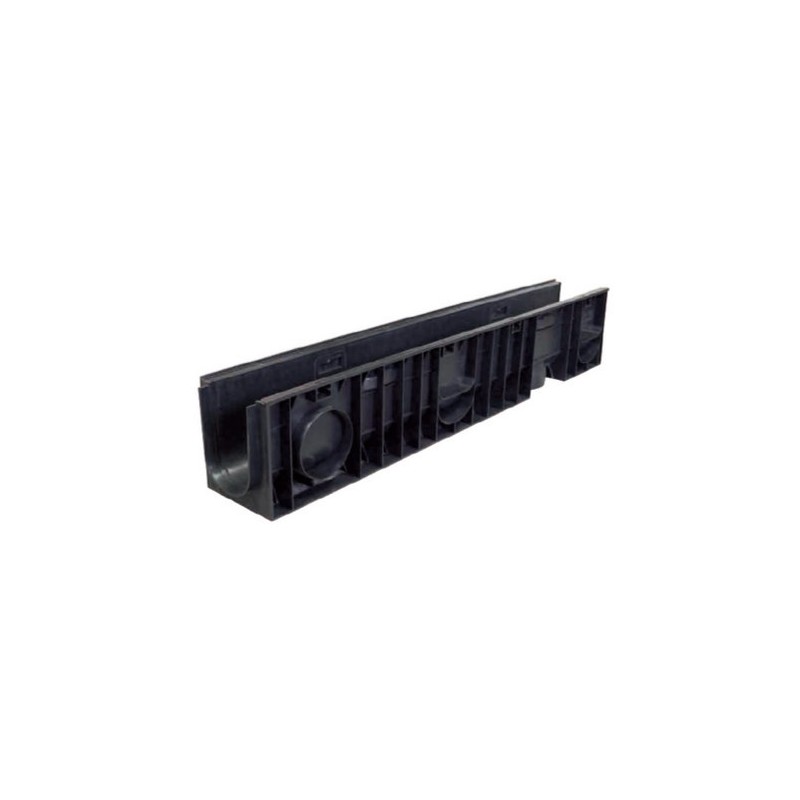

Norma Plastik DN100 H180

Лоток водоотводный пластиковый ЛВП Norma DN100 H180

  • Размеры (ДхШхВ), мм: 1000х148х180
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес в сборе: 2,1 кг.
  • Артикул: 11018
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

2112 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

488,00 руб

610,00 руб

-122,00 руб

Характеристики

Название в проекты Лоток водоотводный NORMA PLASTIK DN100 H180
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х180
Гидравлическое сечение Ширина DN100 (100 мм), высота 148,5 мм.
Вес, кг 2,1
Артикул 11018
Пропускная способность 8,27 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора. Используется как самая высокая ступень каскада лотков DN100.
Особенности Большая высота, высокая пропускная способность, простота монтажа, ударопрочность, морозостойкость, долговечность.
Примечание Дополнительно рекомендуется комплектовать ливневыми, дренажными решетками.
Кол-во на паллете 52 шт.

Подробнее

Лоток водоотводный NORMA PLASTIK DN100 H180

Лоток ливневый пластиковый Norma Plastik с максимальной высотой 180 мм (H180) в серии каналов имеющих ширину гидравлического сечения 100 мм (DN100). Используется при построении поверхностного водоотвода на участках с небольшой или средней площадью водосбора. Применяется для обустройства ливневой канализации пешеходных и проезжих зон, частных территорий и домовладений.

В системе предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN100 H180

Название в 2014 году:
Лоток водоотводный Norma Plastik DN100 H180

Актуальное название с 2015 года:
Лоток водоотводный пластиковый ЛВП Norma DN100 H180

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

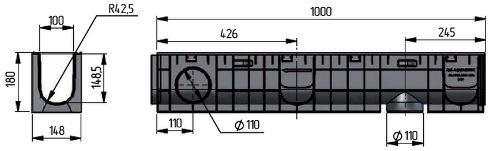

Чертежный вид лотка Norma Plastik DN100 H180

Чертежный вид лотка Norma Plastik DN100 H180

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN100 H180 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN100 H180

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN100 H180 в трубу Ø110 мм:

Схема построения лотка Norma Plastik DN100 H180

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Norma Plastik DN100

DN100 H55
DN100 H70
DN100 H120
DN100 H150
DN100 H180

Интересные гидравлические характеристики

NORMA PLASTIK DN100 H180 Площадь поперечного сечения (A), м² Смоченный периметр (P), м Гидравлический радиус (R)
0,01407 0,36052 0,03904
Купить пластиковый водоотводный лоток Aquastok Norma Plastik DN100 H180 из серии ЛВП Norma рекомендуется для частного благоустройства территории и строительства дорог. Цена указана с учетом всех налоговых ставок и предусмотренных сезонных скидок на системы линейного водоотвода.
