Norma Plastik DN200 H185 - лоток дренажный пластиковый

Norma Plastik DN200 H185 Увеличить

Norma Plastik DN200 H185

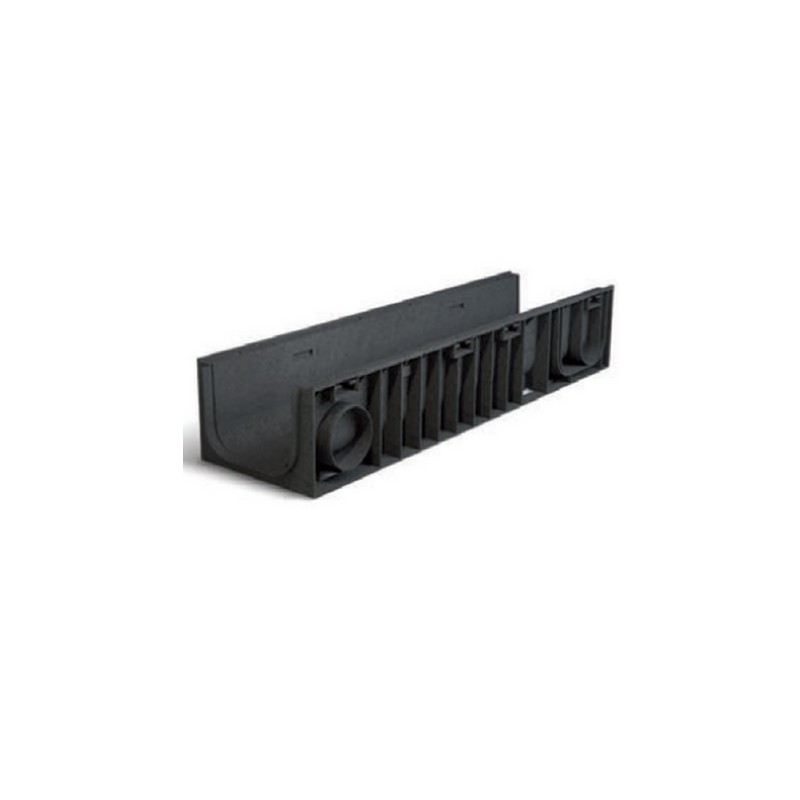

Пластиковый водоотводный лоток Norma Plastik DN200 H185

  • Размеры (ДхШхВ), мм: 1000х260х185
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 3,0 кг.
  • Артикул: 12018
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

16 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

1 420,00 руб

Характеристики

Название в проекты Лоток водоотводный NORMA PLASTIK DN200 H185
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х260х185
Гидравлическое сечение Ширина DN200 (200 мм), высота 157 мм.
Вес, кг 3,0
Артикул 12018
Пропускная способность 23,41 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности Имеет боковые отводы. Возможна каскадная компоновка. Может использоваться как вторая ступень каскада.

Подробнее

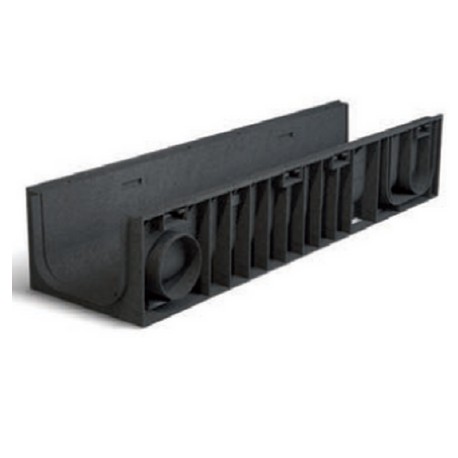

Лоток водоотводный NORMA PLASTIK DN200 H185

Лоток дренажный пластиковый Norma Plastik с высотой 185 мм (H185) – это промежуточный канал с шириной гидравлического сечения 200 мм (DN200). При каскадном построении линии может быть второй ступенью. Большая высота, больше чем у российских аналогов, позволяет применять лоток для линейного водоотвода пешеходных и проезжих зон с повышенной площадью водосбора.

Солидные размеры лотка способны пропускать до 23,41 литров в секунду (при уклоне 5 мм на один метр своей длины).

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать дренажную решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN200 H185 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN200 H185

Название в 2014 году:
Лоток водоотводный Norma Plastik DN200 H185

Запланированное название в 2015 году:
ЛВП Norma DN200 H185

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

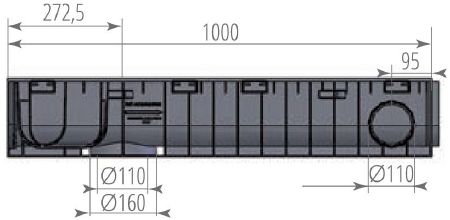

Чертежный вид лотка Norma Plastik DN200 H185

Чертежный видЧертежный вид лотка Norma Plastik DN200 H185

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN200 H185 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN200 H185

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN200 H185 и трубы Ø110 или 160 мм:

Схема построения лотка Norma Plastik DN200 H185

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN200

DN200 H100
DN200 H185
DN200 H280

Интересные гидравлические характеристики

NORMA PLASTIK DN200 H185  Площадь поперечного сечения (A), м² Смоченный периметр (P), м Гидравлический радиус (R)
0,02891 0,45800 0,06312

Цена на пластиковый водоотводный лоток Norma Plastik DN200 H185 указана рекомендованная розничная с учетом НДС!
