Norma Plastik DN200 H100 - лоток водоотводный пластиковый

Цена снижена! Norma Plastik DN200 H100 Увеличить

Norma Plastik DN200 H100

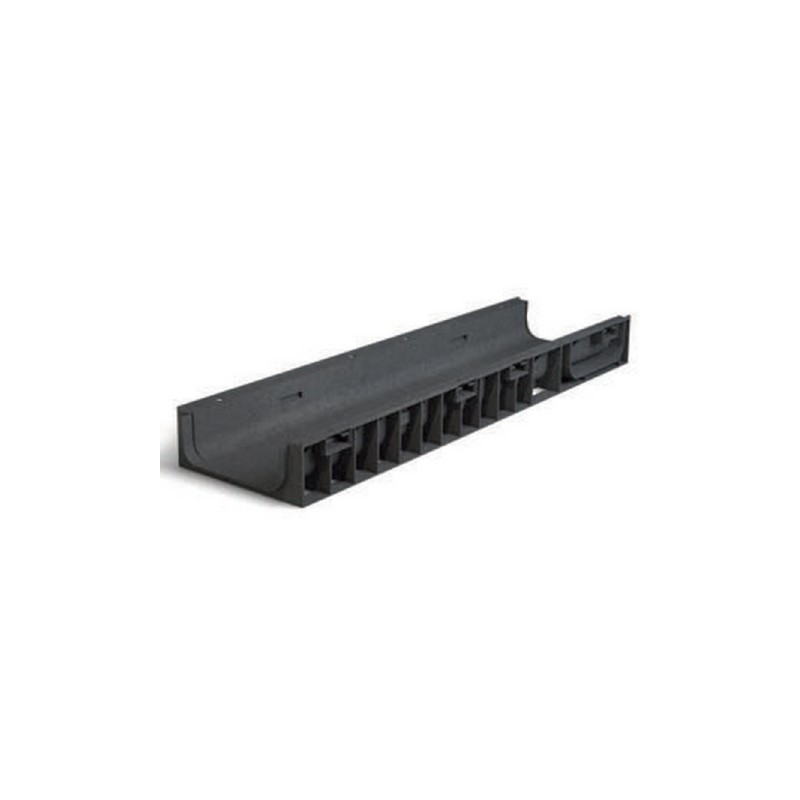

Пластиковый водоотводный лоток Norma Plastik DN200 H100

  • Размеры (ДхШхВ), мм: 1000х260х100
  • Сечение: DN200
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 2,0 кг.
  • Артикул: 12010
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

473 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

773,50 руб

-15%

910,00 руб

Характеристики

Название в проекты Лоток водоотводный NORMA PLASTIK DN200 H100
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х260х100
Гидравлическое сечение Ширина DN200 (200 мм), высота 80 мм.
Вес, кг 2,0
Артикул 12010
Пропускная способность 9,36 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Малая высота этого пластикового лотка, водоотводного канала, обеспечивает возможность монтажа с ограничением по высоте.
Особенности В номенклатуре пластиковых водоотводных лотков не имеет российских аналогов.
Примечание Возможна каскадная компоновка – может использоваться как начальная ступень каскада лотков DN250.

Подробнее

Лоток водоотводный NORMA PLASTIK DN200 H100

Лоток водоотводный пластиковый Norma Plastik с высотой 100 мм (H100) открывает серию каналов с шириной гидравлического сечения 200 мм (DN200). Может быть первой ступенью в случае каскадной компоновки.

Несмотря на небольшую высоту, такой лоток способен пропускать до 9,36 литров в секунду (при уклоне 5 мм на один метр своей длины), зато он может укладываться в местах с ограничением по высоте заложения. Применяется для многоуровневых парковок, частных домов с прилегающими к нему участками, пешеходных и проезжих зон с небольшой площадью водосбора.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра).

В зависимости от условий эксплуатации и предполагаемых нагрузок на водоотводный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN200 H100 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN200 H100

Название в 2014 году:
Лоток водоотводный Norma Plastik DN200 H100

Запланированное название в 2015 году:
ЛВП Norma DN200 H100

Области применения

Класс A15Класс B125Класс C250
Класс A15 (15 kN) - C250 (250 kN) до 25 тонн
пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

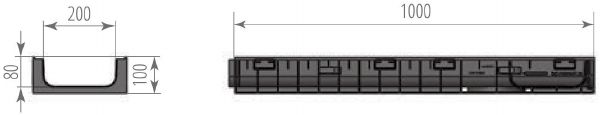

Чертежный вид лотка Norma Plastik DN200 H100

Чертежный вид лотка Norma Plastik DN200 H100

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN150 H230 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN200 H100

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN200 H100 и трубы Ø110 или 160 мм:

Схема построения лотка Norma Plastik DN200 H100

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN200

DN200 H100
DN200 H185
DN200 H280

Интересные гидравлические характеристики

NORMA PLASTIK DN200 H100  Площадь поперечного сечения (A), м² Смоченный периметр (P), м Гидравлический радиус (R)
0,01453 0,32393 0,04485

Цена на пластиковый водоотводный лоток Norma Plastik DN200 H100 указана рекомендованная розничная с учетом НДС!
