Norma Plastik DN200 H280

Артикул

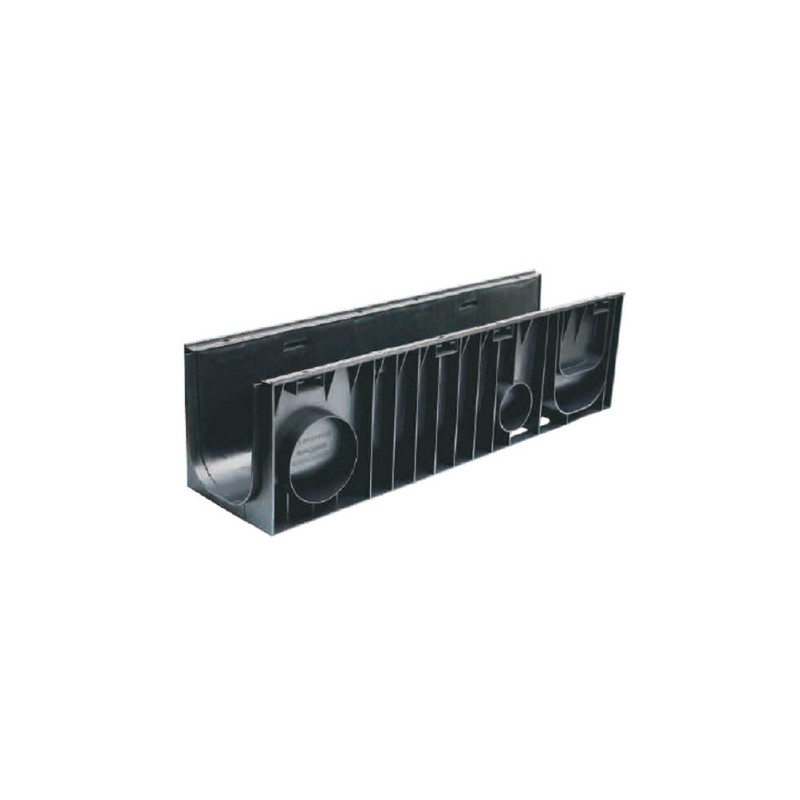

Пластиковый водоотводный лоток Norma Plastik DN200 H280

Размеры (ДхШхВ), мм: 1000х260х280
Сечение: DN200
Класс нагрузки: А15-С250 (до 25 тонн)
Вес лотка: 5,0 кг.
Артикул: 12028
Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

447 Товар товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

Распечатать

1 980,00 руб

Количество:

Гидравлическое сечение :

Класc нагрузки :

Длина (мм) :

Ширина (мм) :

Высота (мм) :

Характеристики

Название в проекты	Лоток водоотводный NORMA PLASTIK DN200 H285
Материал	Высокопрочный пластик
Класс нагрузки	А-С (до 25 тонн)
Размеры (ДхШхВ), мм	1000х260х280
Гидравлическое сечение	Ширина DN200 (200 мм), высота 242 мм.
Вес, кг	5,0
Артикул	12028
Проходное сечение	38,9 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения	Применяется для частных домовладений, пешеходных и проезжих зон с повышенной площадью водосбора.
Особенности	Имеет боковые отводы. Возможна каскадная компоновка. Может использоваться как третья ступень каскада.
Примечание	Большая высота, больше, чем у российских аналогов

Подробнее

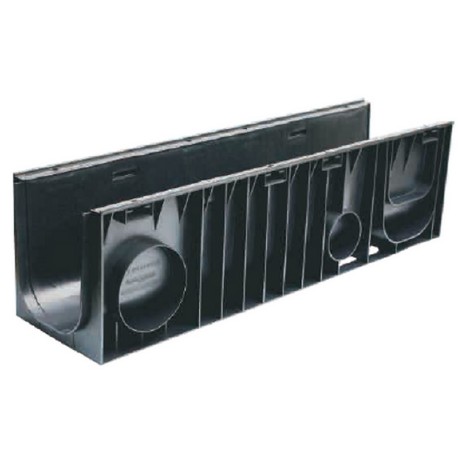

Лоток водоотводный NORMA PLASTIK DN200 H280

Самый большой лоток ливневый пластиковый Norma Plastik среди каналов с шириной гидравлического сечения 200 мм (DN200). Производится с габаритной высотой 280 мм (Н280), способен пропускать до 38,9 литров в секунду (при уклоне 5 мм на один метр своей длины). В случае каскадного построения может быть последней, завершающей ступенью в линии. Большая высота лотка позволяет применять его для поверхностного водоотвода пешеходных и проезжих зон с повышенной площадью водосбора.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой 110-ого и 160-ого диаметра), а также боковые горизонтальные отводы под трубку Ø110 и 160 мм.

В зависимости от условий эксплуатации и предполагаемых нагрузок на ливневый лоток, дополнительно можно выбрать ливневую решетку: пластиковую, стальную или чугунную.

Элементы дополнительной комплектации для лотка Norma Plastik DN200 H280 представлены ниже!

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN200 H280

Название в 2014 году:
Лоток водоотводный Norma Plastik DN200 H280

Запланированное название в 2015 году:
ЛВП Norma DN200 H280

Области применения

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

пешеходные зоны, тротуары, скверы, парки,
велосипедные дорожки, индивидуальная застройка
АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи

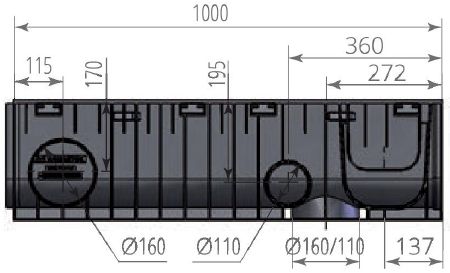

Чертежный вид лотка Norma Plastik DN200 H280

Чертежный вид Чертежный вид лотка Norma Plastik DN200 H280

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN150 H280 - две точки соединения (по одному специальному пазу с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN200 H280

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN200 H280 и трубы Ø110 или 160 мм:

Схема построения лотка Norma Plastik DN200 H280

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

3 (три) типоразмера Norma Plastik DN200

DN200 H100

DN200 H185

DN200 H280

Интересные гидравлические характеристики

NORMA PLASTIK DN200 H280	Площадь поперечного сечения (A), м²	Смоченный периметр (P), м	Гидравлический радиус (R)
NORMA PLASTIK DN200 H280	0,04400	0,61095	0,07201

Цена на пластиковый водоотводный лоток Norma Plastik DN200 H280 указана рекомендованная розничная с учетом НДС!
