Norma Plastik DN100 H70 – лоток пластиковый водоотводный ЛВП

Norma Plastik DN100 H70 Увеличить

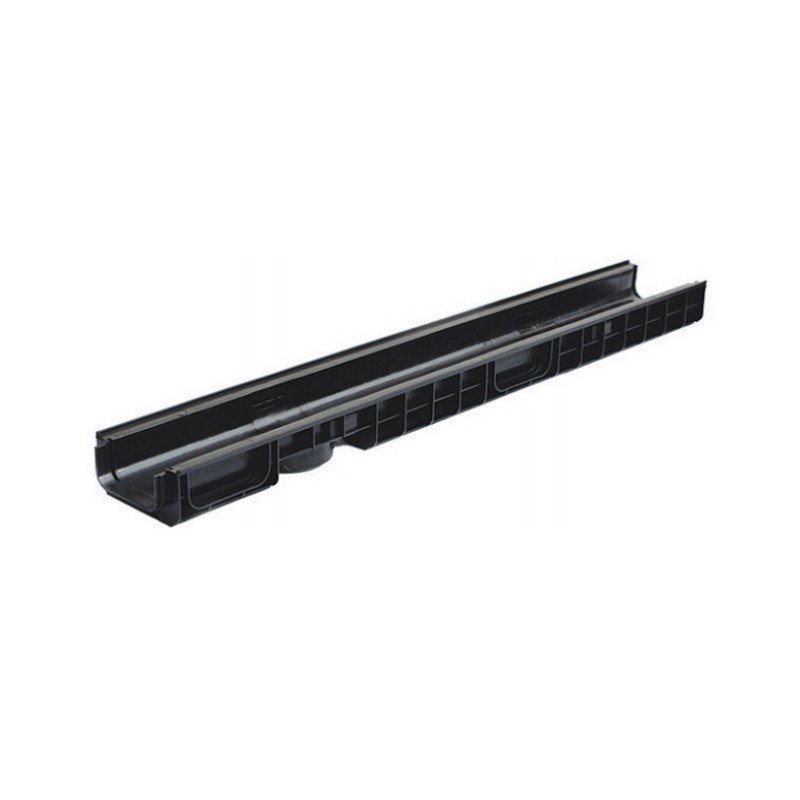

Norma Plastik DN100 H70

Лоток водоотводный пластиковый ЛВП Norma DN100 H70

  • Размеры (ДхШхВ), мм: 1000х148х70
  • Сечение: DN100
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Вес лотка: 1,2 кг.
  • Артикул: 11007
  • Дополнительно комплектуется водоприемными решетками!

Цена указана за штуку.

Подробнее

2035 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

490,00 руб

Характеристики

Название в проекты Лоток водоотводный NORMA PLASTIK DN100 H70
Материал Высокопрочный пластик
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х148х70
Гидравлическое сечение Ширина DN100 (100 мм), высота 46 мм
Вес, кг 1,2
Артикул 11007
Пропускная способность 1,98 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.
Особенности Малая высота лотка, при которой обеспечивается возможность монтажа в местах с ограничением по высоте. Наличие вертикального водослива (вертикальный патрубок для возможности соединения с трубкой диаметром от 110 мм.)
Примечание Дополнительно комплектуется дренажными, ливневыми решетками
Кол-во на паллете 117 шт.

Подробнее

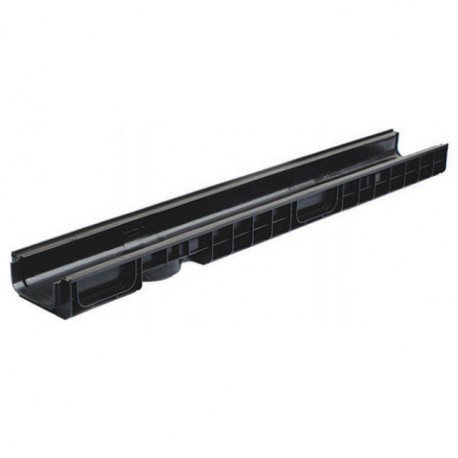

Лоток водоотводный NORMA PLASTIK DN100 H70

Мелкосидящий дренажный пластиковый - лоток Norma Plastik с шириной гидравлического сечения 100 мм (DN100), с высотой 70 мм (H70) применяется для многоуровневых паркингов, частных домовладений, пешеходных и проезжих зон с небольшой площадью водосбора, для оборудования эксплуатируемых кровель.

Особенностью пластикового водоотводного лотка Norma Plastik DN100 H70 является его малая высота, которая обеспечивает возможность монтажа в местах с ограничением по высоте. В случае каскадной компоновки может использоваться как вторая ступень каскада лотков DN100 в семействе.

В конструкции предусмотрен вертикальный водослив (вертикальный патрубок для соединения с трубой от 110-ого диаметра). В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку: пластиковую, стальную или чугунную.

История названия типоразмера

Название в проектах до 2014 года:
Лоток водоотводный Standart Plastik DN100 H70

Название в 2014 году:
Лоток водоотводный Norma Plastik DN100 H70

Актуальное название с 2015 года:
Лоток водоотводный пластиковый ЛВП Norma DN100 H70

Области применения

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

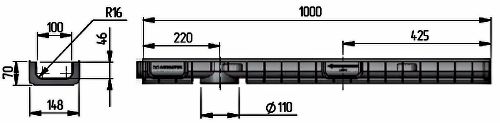

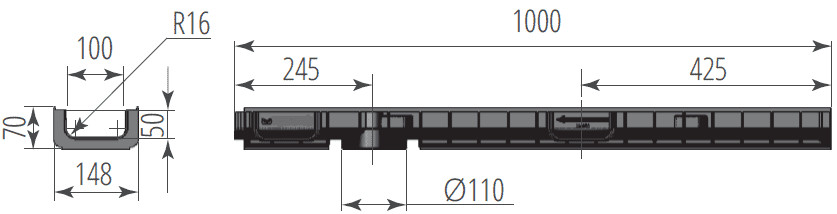

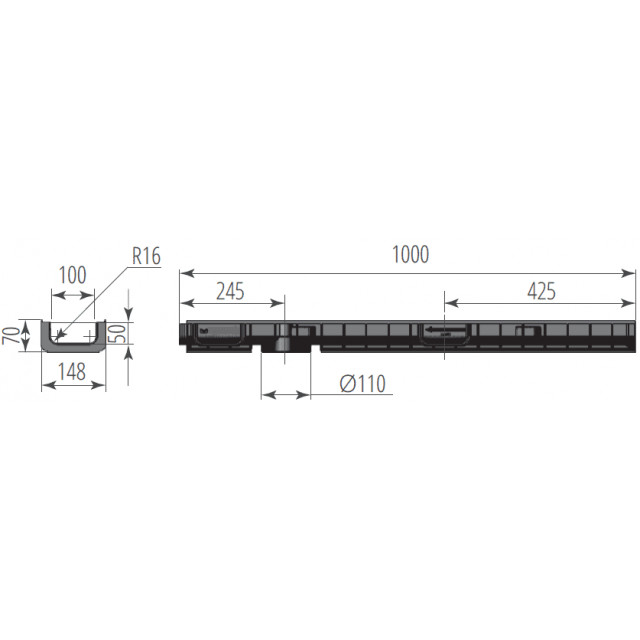

Чертежный вид лотка Norma Plastik DN100 H70

Чертежный вид лотка Norma Plastik DN100 H70

Схемы построения

Точки входа для углового соединения лотков Norma Plastik DN100 H70 - четыре точки соединения (по два специальных паза с каждой стороны):

Точки входа для углового соединения лотков Norma Plastik DN100 H70

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива лотка Norma Plastik DN100 H70 и трубы Ø110 мм:

Схема построения лотка Norma Plastik DN100 H70

Сброс воды через пескоуловитель. Подключается 110-ая или 160-ая труба:

Сброс воды через пескоуловитель

Двухстороннее соединение с песколовкой:

Соединение с песколовкой

Схема линейного водоотвода при помощи каскадов лотков:

Каскады

5 (пять) типоразмеров Norma Plastik DN100

DN100 H55
DN100 H70
DN100 H120
DN100 H150
DN100 H180

Интересные гидравлические характеристики

NORMA PLASTIK DN100 H70 Площадь поперечного сечения (A), м² Смоченный периметр (P), м Гидравлический радиус (R)
0,00450 0,17851 0,02523
Купить пластиковый водоотводный лоток Aquastok Norma Plastik DN100 H70 из серии ЛВП Norma рекомендуется для частного благоустройства территории и строительства дорог. Цена указана с учетом всех налоговых ставок и предусмотренных сезонных скидок на системы линейного водоотвода.
