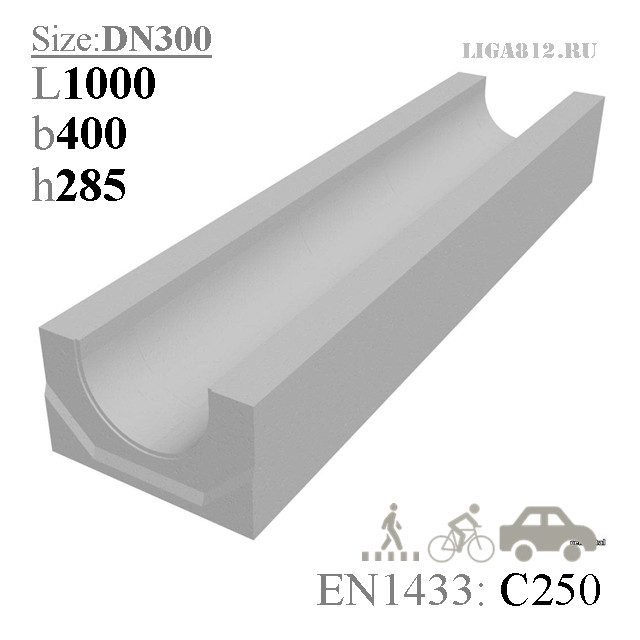

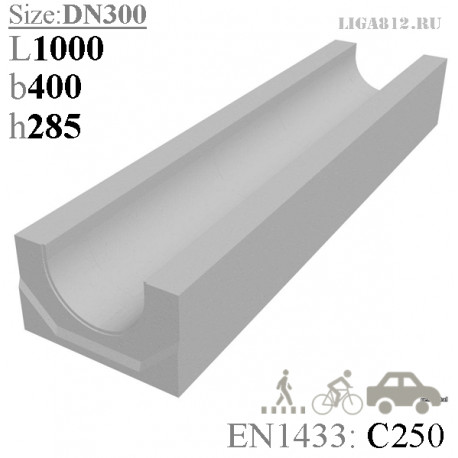

Лоток водоотводный бетонный Standart DN300 h285


Бетонный лоток Standart DN300 H285 C250

Лоток водоотводный бетонный Standart DN300 h285 C250 стенка 50 мм

  • Размеры (ДхШхВ), мм: 1000х400х285
  • Сечение: DN300, U-образное
  • Класс нагрузки: А15-С250 (до 25 тонн)
  • Тип: лоток коробчатый для канавы
  • Вес лотка: 155,0 кг.
  • Артикул: Б300285
  • Дополнительно: водоприемные решетки, пескоуловители

Цена указана за штуку.

Подробнее

958 товаров

в наличии на складе

Обратный звонок Свяжитесь со мной

3 800,00 руб

Характеристики

Название в проекты Лоток водоотводный бетонный Standart DN300 h285
Материал Стойкий к высоким нагрузкам, влаго- и морозостойкий бетон B50
Класс нагрузки А-С (до 25 тонн)
Размеры (ДхШхВ), мм 1000х400х285
Гидравлическое сечение Ширина DN300 (300 мм), высота 215 мм.
Вес, кг 155,0
Артикул Б300285
Проходное сечение 581 см²
Пропускная способность 38,6 л/сек (при уклоне 0,5% или 5 мм. на 1 метр длины канала)
Области применения Паркинги, АЗС, обочины дорог, парковые и пешеходные зоны, велодорожки
Особенности Доп. опция - вертикальный водоотвод под трубу Ø200 мм
Примечание Дополнительно можно выбрать водоприемную решетку: стальную или чугунную
Кол-во на паллете 6 шт.

Подробнее

Лоток Standart DN300 H285 водосточный канальный

Начинает серию крупноформатных коробчатых бетонных лотков для канавы, шириной гидравлического сечения 300 мм - типоразмер Standart DN300 H285. Водосточный канал имеет показатель пропускной способности 38,6 литра в секунду, при тестируемом уклоне 0,5%, т.е. 5 мм на 1 погонный метр желоба. Проходное сечение лотка - 581 см². Модель востребована в местах, где при организации линейного водоотвода нет ограничений по глубине заложения коммуникаций, а так же в местах с большой площадью водосбора. Часто встречается на обочине дороги, в садово-парковых зонах.

По предварительному согласованию данный типоразмер может быть изготовлен с вертикальным водоотводом, с выпуском под 200-ую трубу. В зависимости от условий эксплуатации и предполагаемых нагрузок на дренажный лоток, дополнительно можно выбрать водоприемную решетку стальную или чугунную.

Области применения

Каждый бетонный лоток рассчитан на определенный класс нагрузки и классифицируется согласно его применению. Система Standart DN300 H285 разработана на основе Европейского Стандарта EN 1433 для систем поверхностного водоотвода.

Класс A15Класс B125Класс C250

Класс A15 (15 kN) - C250 (250 kN) до 25 тонн

  • Пешеходные зоны, тротуары, скверы, парки.
    Велосипедные дорожки, индивидуальная застройка.
    АЗС, автомойки, обочины автодорог, стоянки автомобилей, гаражи.

Чертежный вид лотка Standart DN300 H285 С250

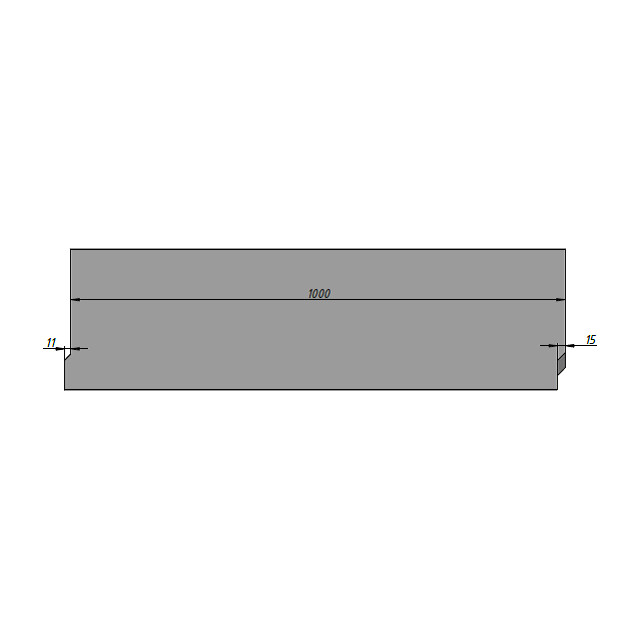

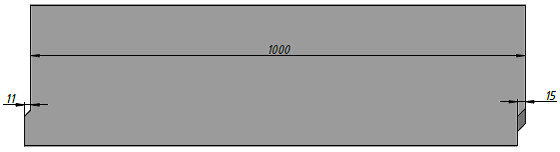

Чертеж бетонного лотка Standart DN300 H285

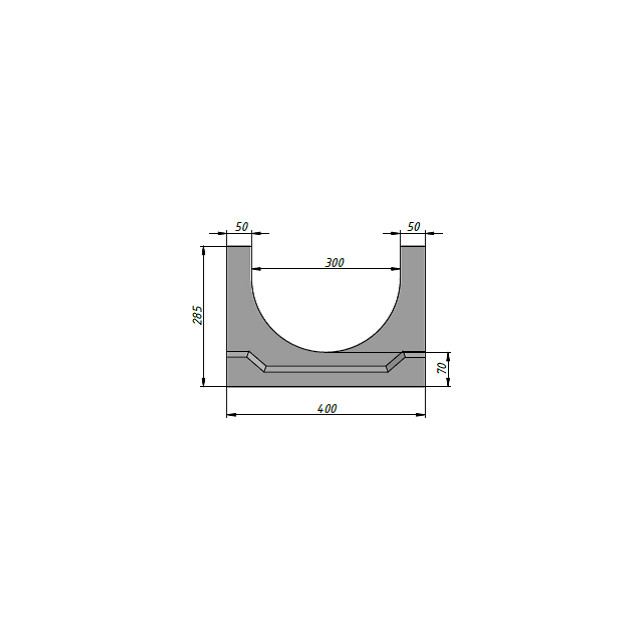

Схема, вид спереди бетонного лотка ЛВБ Standart DN300 H285

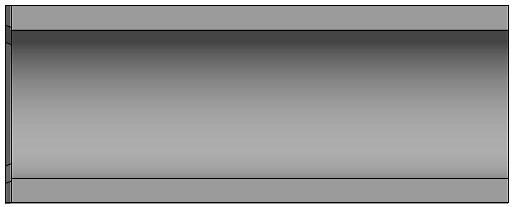

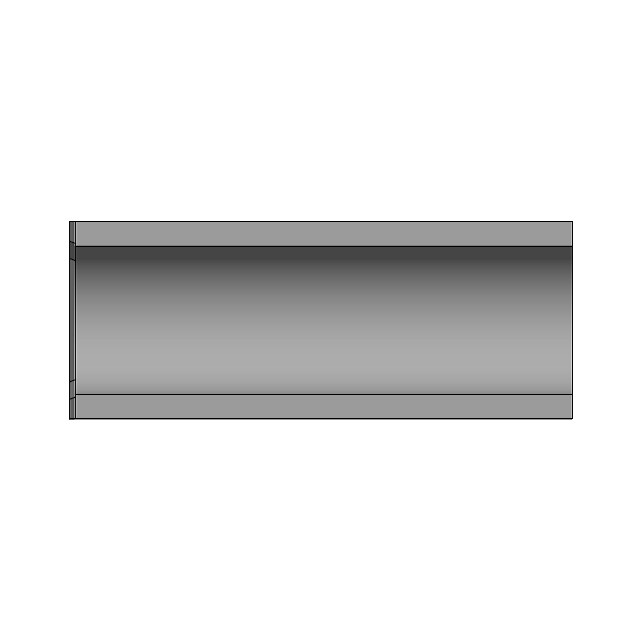

Вид сверху бетонного лотка Standart DN300 H285

Схемы построения бетонных лотков

Схема построения водоотвода линейного типа с выпуском в канализацию при помощи вертикального водослива бетонного лотка DN300 H285 и трубы Ø200 мм:
Вертикальный водоотвод

Сброс воды через пескоуловитель. Подключается 110/160-ая труба:
Сброс воды через песколовку

Двухстороннее соединение с песколовкой:
Соединение лотка с песколовкой

Каскадное построение линии водоотвода из бетонных лотков:
Каскад лотков

Цена водосточного канального элемента, тип - Лоток водоотводный бетонный Standart DN300 H285 С250, стенка 50 мм, коробчатый для канавы, может быть определена результативностью общего счета или комплектацией заказа. В нашей компании Вы можете купить представленные конструкции водосточных канальных лотков в комплекте с водоприемными решетками, пескоуловителями и другими доборными аксессуарами, получить всю необходимую сопроводительную документацию, а также заказать доставку материалов поверхностного водоотвода в Ваш регион. Производственные линии и отправные точки доставки находятся в Москве, Санкт-Петербурге, Туле, Краснодаре, Набережных-Челнах.
